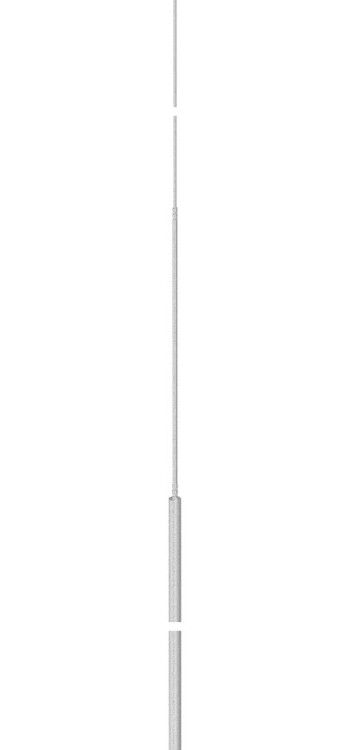

Мачта молниеприемная isFang 101 3B-4000 (дл.4м) OBO 5402864 Bettermann

Молниеприемная мачта 4 м от OBO BETTERMANN (артикул 5402864, модель 101 3B-4000) - это вертикальный стержневой элемент системы молниезащиты, предназначенный для приема и отвода ударов молнии. Изготовлена из алюминия, собирается в три секции и используется в сочетании с другими компонентами модульной системы isFang для защиты объектов от высоковольтных разрядов.

Назначение и область применения

Молниеприемная мачта 4 м служит для создания точки притяжения молнии и безопасного отведения тока разряда в систему заземления. Применяется на крышах зданий, технологических сооружений, резервуаров, вышек и других объектах, где требуется установка вынесенной молниеприемной системы. Подходит для использования там, где нельзя использовать антенны или другие металлические конструкции как естественные молниеприемники.

Технические характеристики

• Общая длина: 4 метра
• Конструкция: трехсекционная - одна секция 2 м + две по 1 м каждая
• Диаметр секций: 40 мм (основная), 16 мм (средняя), 10 мм (верхняя)
• Материал: алюминий
• Поверхность: необработанная (без антикоррозийного покрытия)
• Присоединение: круглый проводник (совместим с гибкими медными или алюминиевыми кабелями заземления)
• Вес одной единицы: около 4 кг (по данным 100 шт. = 400 кг)
• Упаковка: 1 штука в упаковке
• Модель: 101 3B-4000

Совместимость и монтаж

Молниеприемная мачта 4 м - часть модульной системы isFang от OBO BETTERMANN. Она совместима с другими элементами этой системы: базовыми кронштейнами, держателями для труб и настенными фиксаторами. Монтаж осуществляется путём последовательного соединения секций без винтов - за счёт механического замка между деталями. Верхний конец (диаметром 10 мм) предназначен для присоединения проводника заземления. Нижний конец (40 мм) крепится к опорному устройству через переходную муфту или специальный крепёж.

Рекомендуется использовать с кронштейном типа TBS или аналогичным, обеспечивающим жесткую фиксацию и минимальный прогиб. Установка возможна на плоских кровлях, башнях, стенах и других несущих конструкциях.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62305 (международный стандарт молниезащиты) и ГОСТ Р 50571.5.54 (заземление и уравнивание потенциалов). Алюминиевая конструкция обеспечивает хорошую проводимость тока молнии, однако требует правильного подключения к контуру заземления. Отсутствие защитного покрытия делает изделие чувствительным к агрессивной среде - не рекомендуется к использованию в условиях повышенной коррозии (прибрежные районы, химические производства) без дополнительной защиты.

Преимущества

• Легкий вес благодаря алюминиевой конструкции - удобство транспортировки и монтажа
• Модульная сборка позволяет регулировать высоту и адаптировать систему под конкретные условия
• Отсутствие винтовых соединений снижает риск коррозии и повышает надёжность контакта
• Стандартный диаметр 40 мм обеспечивает совместимость с большинством типовых креплений и заземляющих проводников

Ограничения применения

• Не имеет защитного покрытия - не подходит для агрессивных сред (высокая влажность, солёный воздух, химическая среда)
• Не рассчитана на механические нагрузки сверх нормы - не следует использовать как несущую конструкцию или опору для другого оборудования
• Требует обязательного подключения к заземляющему контуру с сечением не менее 50 мм2 меди или эквивалента
• Не применяется в качестве самостоятельного решения - всегда должен использоваться в комплексе с другими элементами системы isFang

Примеры использования

• Заземление молниеприемной сети на крыше складского помещения
• Выносная мачта для защиты резервуара с горючими жидкостями
• Установка на дымовой трубе промышленного котла
• Функциональная замена антенны в системе молниезащиты на объекте связи

Практические советы

• Перед монтажом проверьте целостность всех трёх секций - особенно внутренние соединители, они должны свободно входить друг в друга
• При установке на крышу используйте герметизирующие прокладки под кронштейн, чтобы предотвратить протечки
• Для долговечности в коррозионных условиях рекомендуется дополнительно окрасить поверхность мачты термостойкой краской по алюминию
• При прокладке заземляющего провода соблюдайте радиус изгиба не менее 100 мм - избегайте острых углов
• Убедитесь, что нижний конец мачты (40 мм) плотно прилегает к опоре - слабый контакт увеличивает сопротивление и снижает эффективность защиты
