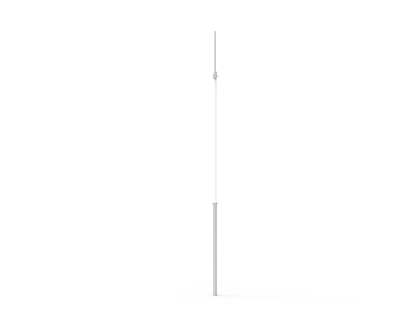

Изолированная молниеприемная мачта, 4 м | NL4000HV DKC ДКС

Мачта изолированная молниеприемная 4 м от DKC (ДКС), артикул nl4000hv, предназначена для безопасной передачи тока молнии от приемника к заземлению через внутренний изолированный токоотвод. Конструкция обеспечивает надежную изоляцию между металлической конструкцией и токоведущим элементом, что снижает риск бокового пробоя.

Назначение и область применения

Мачта изолированная молниеприемная 4 м используется в системах молниезащиты зданий и сооружений, где требуется изолированная прокладка токоотвода. Она служит одновременно опорой для молниеприемника и каналом для прохождения тока от наконечника до заземляющего устройства. Применяется на объектах с повышенными требованиями к безопасности: промышленные цеха, энергообъекты, высотные здания, телебашни, хранилища взрывоопасных материалов.

Технические характеристики

• Длина: 4000 мм
• Диаметр трубы: 40 мм
• Материал корпуса: нержавеющая сталь V2A
• Материал наконечника: алюминий
• Тип изоляции: высоковольтная - обеспечивает удержание напряжения до нескольких сотен киловольт
• Тип присоединения: провод круглого сечения - совместим с традиционными медными или алюминиевыми токоотводами
• Покрытие: необработанная поверхность - требует внешней защиты при эксплуатации в агрессивной среде
• Цвет: серый

Совместимость и монтаж

Мачта изолированная молниеприемная 4 м рассчитана на установку с использованием стандартных креплений для вертикальных молниеприемников. Внутри трубы прокладывается изолированный токоотвод - он фиксируется специальными зажимами, исключающими контакт с металлом корпуса. Для монтажа необходима подготовка основания с учетом посадочного диаметра 40 мм. Установка выполняется с применением изолирующих переходников на нижнем конце, чтобы предотвратить замыкание на заземление. Наконечник из алюминия легко соединяется с медным или алюминиевым проводом с помощью компрессионных зажимов.

Безопасность и стандарты

Конструкция соответствует принципам молниезащиты по ГОСТ Р 50571.5.53 и IEC 62305. Высоковольтная изоляция защищает от пробоя при импульсных перенапряжениях. Нержавеющая сталь V2A обеспечивает коррозионную стойкость в условиях повышенной влажности и атмосферных осадков. Алюминиевый наконечник не вызывает гальванической коррозии при контакте с медью, если соблюдены правила соединения.

Преимущества

• Интегрированная изоляция позволяет прокладывать токоотвод внутри мачты - минимизирует внешние воздействия и эстетичный вид системы
• Нержавеющая сталь V2A гарантирует долгий срок службы даже в агрессивных климатических условиях
• Алюминиевый наконечник легче стали, снижает нагрузку на крепления
• Возможность прокладки дополнительного токоотвода снаружи - гибкость при модернизации существующих систем

Ограничения применения

• Не предназначен для установки в местах с постоянным механическим воздействием - удары или вибрация могут повредить изоляцию
• Не рекомендуется использовать в районах с высокой концентрацией хлора, кислотных осадков или солевых брызг - необработанная поверхность не имеет антикоррозийного покрытия
• Требуется обязательное заземление нижнего конца; при отсутствии контура заземления система не работает
• Длина 4 метра - не подходит для очень высоких объектов (>8–10 м), где нужны удлинители или несколько секций

Примеры использования

• Заземление молниеприемника на крыше производственного цеха с металлоконструкциями
• Установка на вышке связи, где необходимо избежать паразитных токов в антенном оборудовании
• Защита резервуара с горючими веществами - изолированная мачта исключает возгорание от бокового пробоя
• Реставрация старых систем молниезащиты - замена поврежденных стальных мачт на более долговечные из V2A

Практические советы

• Перед монтажом проверьте целостность изоляции внутри трубы - трещины или деформации недопустимы
• При прокладке токоотвода внутри используйте только изолированные провода с допустимым классом напряжения выше 100 кВ
• На нижнем конце обязательно установите изолирующую муфту или пластиковую втулку, отделяющую трубу от заземляющего проводника
• Для длительной эксплуатации в морском климате или промзоне рекомендуется нанести защитное покрытие на корпус - например, порошковую окраску
• При заказе нескольких мачт убедитесь, что все экземпляры имеют одинаковый артикул nl4000hv - различия в партиях могут влиять на качество изоляции
