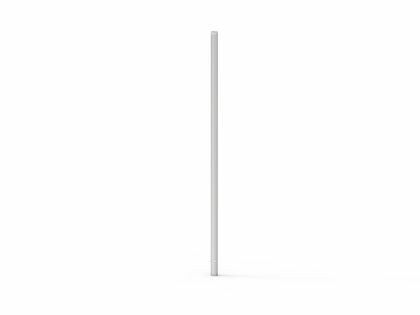

Молниеприемная мачта Jupiter 5 м, 40 мм DKC NL5000

Молниеприемная мачта DKC (ДКС) артикул nl5000 - вертикальная металлическая конструкция длиной 5 метров, предназначенная для захвата и отведения молнии от объектов, расположенных выше уровня кровли. Выполнена из нержавеющей стали V2A, обеспечивает долговечную работу в агрессивных средах и совместима с системами молниезащиты класса I–III.

Назначение и область применения

Молниеприемная мачта DKC nl5000 используется для защиты зданий и сооружений от прямых ударов молнии. Применяется там, где оборудование, антенны, вентиляционные шахты или другие элементы выступают над крышей и требуют дополнительного укрытия. Подходит для промышленных объектов, энергообъектов, жилых домов с высокими конструкциями, телекоммуникационных башен и хранилищ.

Технические характеристики

• Длина: 5000 мм
• Диаметр трубы: 40 мм
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Материал наконечника: алюминий
• Тип подключения: круглый провод диаметром 8–10 мм или плоский провод 25–40 мм
• Исполнение: с высоковольтной изоляцией - позволяет безопасно использовать рядом с электрооборудованием
• Покрытие: гальванопокрытие методом горячего погружения; поверхность необработана - сохраняет естественный светло-серый цвет
• Стандарт соответствия: проектирование рекомендовано для систем, соответствующих ГОСТ Р 50571.5.53 и IEC 62305

Совместимость и монтаж

Молниеприемная мачта DKC nl5000 поставляется с готовым соединителем для подключения токоотвода. Установка возможна двумя способами:

• На треноге, закреплённой на бетонном фундаменте - оптимально для крыш с малым уклоном или плоских поверхностей;
• На стене с использованием настенных держателей - для вертикальных поверхностей, например, на фасадах зданий или вышках.

Учитывайте, что диаметр трубы 40 мм требует совпадения посадочных отверстий в кронштейнах и креплениях. Соединитель рассчитан на провода круглого сечения 8–10 мм - для более толстых проводов требуется адаптер.

Безопасность и стандарты

Изделие выполнено с высоковольтной изоляцией - исключает риск пробоя между мачтой и соседними проводящими элементами при высоких потенциалах. Это особенно важно при установке рядом с силовым оборудованием или кабелями. Гальванопокрытие методом горячего погружения повышает коррозионную стойкость, но не заменяет полноценную антикоррозийную обработку в агрессивных средах (например, поблизости от морского побережья).

Преимущества

• Высокая механическая прочность благодаря нержавеющей стали V2A - устойчивость к ветровым нагрузкам и перепадам температур
• Алюминиевый наконечник снижает риск окисления и обеспечивает лучший контакт с током молнии
• Наличие изоляции позволяет применять мачту вблизи электрических цепей без риска дугового разряда
• Готовый соединитель ускоряет монтаж - не требует дополнительной сварки или доработки
• Рекомендовано производителем для проектного ассортимента - гарантирует совместимость с другими элементами системы молниезащиты DKC Jupiter

Ограничения применения

• Не предназначена для установки в условиях постоянного контакта с химически активными жидкостями (кислоты, щелочи)
• Необработанная поверхность не имеет лакокрасочного покрытия - в условиях повышенной влажности и солевых осадков возможно образование белого налёта (гидроксид алюминия); при необходимости - допускается самостоятельная обработка прозрачным составом
• Длина 5 метров требует значительного свободного пространства вокруг - не подходит для плотной застройки или ограниченных площадок
• Не является самостоятельным решением - обязательно использование токоотвода и заземляющего контура

Примеры использования

• Защита вентиляционных шахт на промышленных складах
• Фиксация на крыше серверной комнаты с выведенными антеннами
• Установка на дымовой трубе котельной
• Монтаж на башне связи на территории завода
• Дополнительная точка защиты на частном доме с мансардой и антенной

Практические советы

• Перед монтажом проверьте соответствие диаметра токоотвода (8–10 мм круглый) - используйте переходники, если провод отличается
• При установке на треногу - глубина фундамента должна быть минимум 800 мм, а армирование - согласно расчетам по снеговым и ветровым нагрузкам региона
• Для участков с высокой коррозионной активностью (прибрежные зоны, химические производства) рекомендуется периодическая проверка состояния наконечника и соединителей
• Молниеприемная мачта DKC nl5000 совместима с сериями JUPITER - используйте одновременно с заземлителями и клеммами этой же линейки для гарантированной целостности системы
• Не устанавливайте мачту ниже уровня других выступающих элементов - она должна быть самой высокой точкой в радиусе 30° от своей вершины
