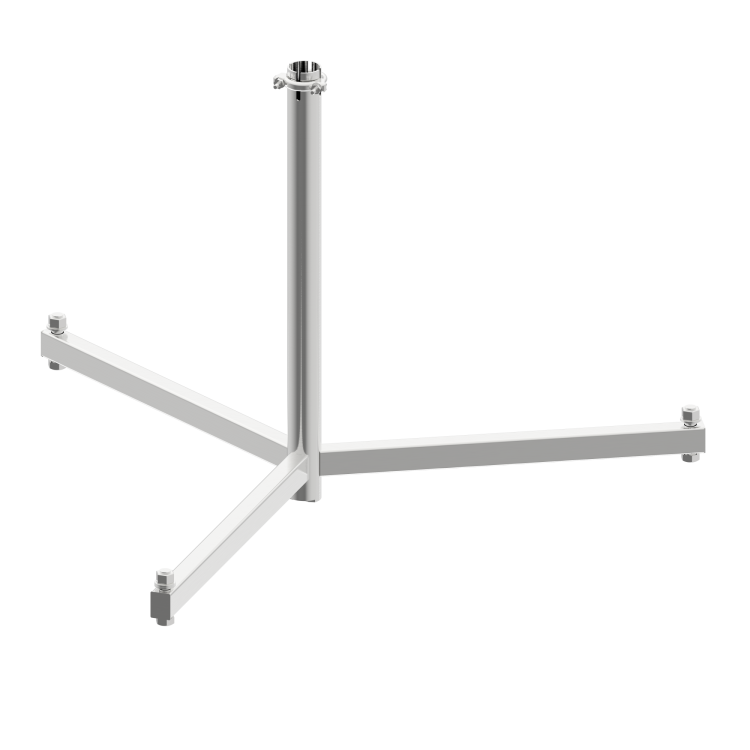

Тренога для молниеприемной мачты Jupiter, 5-7 м DKC (ДКС) NL0700

Тренога для молниеприемной мачты 5-7 м от DKC (ДКС), артикул nl0700, предназначена для надежного крепления молниеприемных мачт высотой 5–7 метров на бетонных фундаментах. Изготовлена из прочной стали с цинковым покрытием, обеспечивает устойчивую установку и долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Тренога для молниеприемной мачты 5-7 м используется для вертикальной фиксации молниеприемных мачт на плоских бетонных поверхностях - например, на крышах зданий, промышленных объектах, трансформаторных подстанциях или вышках связи. Подходит для систем молниезащиты, соответствующих требованиям ГОСТ Р 50571.5.41 и IEC 62305. Применяется там, где требуется жесткая, невосприимчивая к ветровым нагрузкам опора для мачты.

Технические характеристики

• Тип изделия: штатив (тренога)
• Высота мачты: 5–7 м (рекомендованная рабочая зона)
• Диаметр основания: 1000 мм
• Материал: сталь горячеоцинкованная - защищает от коррозии, подходит для открытых площадок
• Цвет: светло-серый
• Тип соединения: безвинтовой разъем - позволяет собирать и разбирать треногу без инструментов
• Ввод проводника молниеотвода: резьбовой - обеспечивает герметичное и надежное подключение кабеля
• Вставка молниеприемника: резьба - совместима с мачтами, имеющими стандартизированную резьбу для крепления

Совместимость и монтаж

Тренога для молниеприемной мачты 5-7 м совместима с мачтами, имеющими резьбовое крепление на нижнем конце. Для монтажа необходимо:

• Закрепить треногу на бетонном основании анкерными болтами через отверстия в ножках (диаметр отверстий не указан - проверьте комплектацию)
• Установить мачту в резьбовую вставку до упора, затянуть по моменту, рекомендованному производителем мачты
• Подключить спусковой проводник через резьбовой ввод - используйте медный кабель сечением не менее 50 мм2

Безвинтовой разъем позволяет быстро заменить поврежденные элементы без сварки или демонтажа всей системы. Убедитесь, что поверхность бетона ровная и не имеет перепадов более 5°.

Безопасность и стандарты

Изделие соответствует рекомендациям по проектированию молниезащиты (Рекомендованный проектный ассортимент - Да). Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Конструкция рассчитана на механические нагрузки, характерные для ветровых воздействий в открытых зонах.

Преимущества

• Горячеоцинкованная сталь - устойчива к ржавчине, не требует окраски после монтажа
• Безвинтовой разъем - снижает время сборки и исключает риск потери крепежа
• Жесткая трехножковая конструкция - минимизирует раскачку мачты при порывах ветра
• Резьбовые соединения - обеспечивают плотное и электрически непрерывное соединение с молниеприемником и проводником

Ограничения применения

• Не предназначен для установки на грунт, асфальт или деревянные основания - только на бетонные плиты
• Не следует использовать с мачтами выше 7 м - увеличивается риск опрокидывания
• Не подходит для мест с частыми сейсмическими колебаниями - не предусмотрено амортизирующих элементов
• Резьбовые соединения требуют периодической проверки на ослабление - особенно после первых штормов

Примеры использования

• Молниезащита промышленного склада с металлической крышей
• Защита телекоммуникационной вышки на территории АЭС
• Установка на кровле административного здания в регионе с высокой грозовой активностью
• Фиксация мачты на бетонном основании рядом с заправочной станцией

Практические советы

• Перед монтажом проверьте, чтобы диаметр резьбы мачты точно соответствовал вставке треноги - не допускаются адаптеры или самодельные переходники
• Анкерные болты должны быть класса прочности не ниже 8.8; глубина заделки - не менее 120 мм в бетоне марки М200+
• После установки обязательно проведите контрольное измерение сопротивления контура заземления - должно быть ≤10 Ом
• Проверяйте состояние цинкового покрытия ежегодно - при наличии крупных повреждений (более 5 см²) восстанавливайте защиту специальной краской на основе цинка
• Тренога для молниеприемной мачты 5-7 м от DKC (ДКС) - артикул nl0700 - не требует обслуживания, кроме осмотра и проверки креплений
