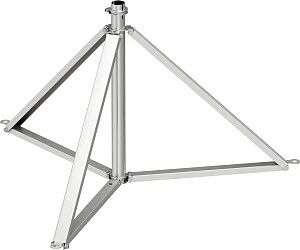

Треножный штатив для молниеприемной мачты (isFang 3B-100) | 5408968 OBO Bettermann

Треножный штатив для молниеприемной мачты isFang 3B-100 от OBO BETTERMANN предназначен для надежного крепления молниеприемных мачт диаметром 40 мм без использования винтовых соединений. Артикул 5408968 подходит для установки на кровле, фасадах и открытых площадках там, где требуется быстрая сборка и долгий срок службы.

Назначение и область применения

Треножный штатив for isFang 3B-100 используется для фиксации молниеприемных мачт типа isFang 3B-100, а также других аналогичных изделий диаметром 40 мм. Он применяется в системах молниезащиты зданий, особенно там, где важна скорость монтажа и отсутствие сверления поверхностей. Подходит для временных и постоянных установок: на плоских крышах, технологических площадках, объектах энергетики, транспорта и промышленности.

Технические характеристики

• Высота: 1000 мм
• Диаметр основания: 100 мм
• Ширина в разложенном состоянии: 600 мм
• Диаметр мачты, совмещаемой с штативом: 40 мм
• Масса изделия: 6,2 кг
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Тип соединения молниеприемника: безвинтовое
• Тип соединения проводника: безвинтовое
• Производитель: OBO BETTERMANN
• Артикул: 5408968

Совместимость и монтаж

Треножный штатив isFang 3B-100 совместим исключительно с молниеприемными мачтами диаметром 40 мм, соответствующими стандарту OBO. Соединение с мачтой и проводником осуществляется безвинтовым способом - через защелкивающиеся зажимы, что позволяет собирать и разбирать систему без инструментов.

Установка требует предварительного закрепления трех резьбовых стержней в бетонном основании или другой жесткой поверхности. Эти элементы в комплект не входят и должны быть заказаны отдельно. Штатив легко раскладывается и складывается - удобен для перевозки и переустановки.

Безопасность и стандарты

Изготовлен из нержавеющей стали V2A, которая соответствует требованиям EN 10088-1 и ISO 304. Материал устойчив к коррозии, перепадам температур и агрессивным средам. Применение в системах молниезащиты соответствует нормам IEC 62305. Наличие сертификатов OBO подтверждает соответствие европейским стандартам безопасности.

Преимущества

• Быстрый монтаж и демонтаж благодаря безвинтовому креплению
• Стабильность конструкции даже при сильном ветре - три точки опоры обеспечивают равномерное распределение нагрузки
• Не требует сверления или химического анкорирования поверхности
• Долговечность: нержавеющая сталь V2A сохраняет прочность более чем 25 лет вне зависимости от климатических условий
• Легкий доступ к точкам подключения провода - обслуживание системы проще и безопаснее

Ограничения применения

• Не установку на мягких или сыпучих поверхностях (например, грунт, песок, щебень) без подготовки основания
• Подходит только для мачт диаметром 40 мм - другие размеры несовместимы
• Требуется обязательное использование резьбовых стержней и бетонного цоколя; без них штатив не работает
• Запрещено использовать в качестве несущего элемента для оборудования массой выше 6,2 кг - он рассчитан только на крепление мачты и проводника

Примеры использования

• Фиксация молниеприемной мачты on крыше административного здания с металлическим покрытием
• Временная система защиты на строящемся объекте до окончательной установки стационарных молниеотводов
• Обеспечение молниезащиты на вышке связи или насосной станции, где нельзя повредить поверхность
• Переносная защита на мероприятии под открытым небом - например, на ярмарке или спортивном событии

Практические советы

• Перед монтажом проверьте диаметр мачты - он должен точно составлять 40 мм. Отклонение даже на 1–2 мм снижает герметичность контакта.
• Глубина заделки резьбовых стержней должна быть минимум 100 мм в бетоне класса B20 и выше.
• После установки протестируйте устойчивость штатива легким боковым усилием - конструкция не должна качаться.
• Часто используемые участки рекомендуется осматривать один раз в год на предмет механических деформаций или следов коррозии - хотя сталь V2A почти не подвержена этому.
• Храните штатив сложенным - так он занимает меньше места и менее подвержен повреждениям при транспортировке.
