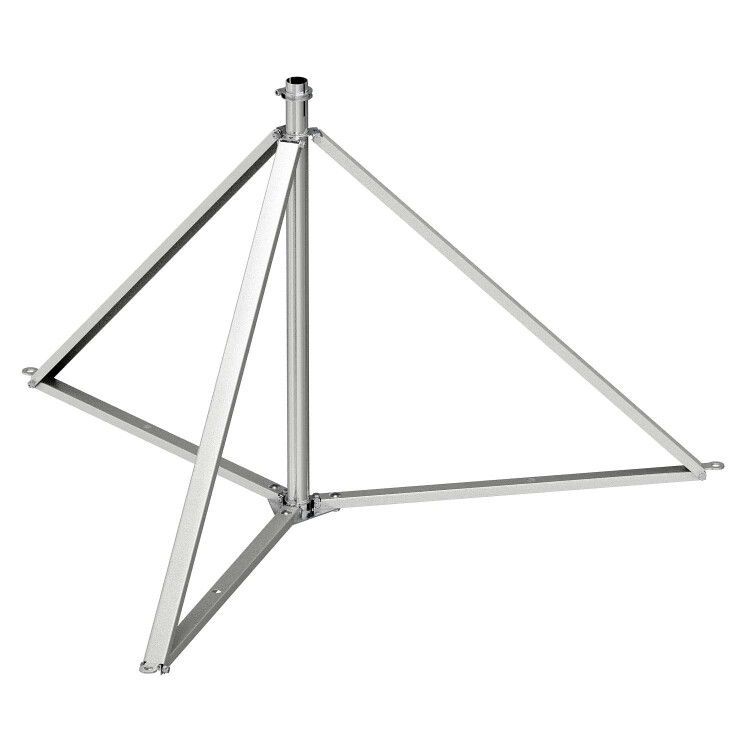

Треножный штатив для молниеприемной мачты (isFang 3B-150) | 5408969 OBO Bettermann

Треножный штатив для молниеприемной мачты OBO BETTERMANN артикул isfang 3b-150 предназначен для надежного крепления отдельно стоящих молниеприемных мачт диаметром 40 мм на плоских крышах. Конструкция обеспечивает устойчивую фиксацию без сварки и сложного монтажа, совместима с системой isCon® и соответствует требованиям защиты от молнии.

Назначение и область применения

Треножный штатив для молниеприемной мачты isfang 3b-150 используется для установки изолированных и отдельно стоящих молниеприемных мачт на плоских кровлях зданий. Подходит для объектов с минимальным уклоном до 5° - например, складов, производственных цехов, торговых комплексов и административных зданий. Обеспечивает механическую опору для мачты и одновременно служит точкой соединения с проводником молниеприема.

Технические характеристики

• Диаметр основания: 1500 мм - обеспечивает устойчивость на крыше за счет широкой базы
• Материал: нержавеющая сталь V2A - высокая коррозионная стойкость, долгий срок службы даже в агрессивных средах
• Тип ввода проводника: безвинтовой - позволяет быстро закрепить провод без инструментов
• Тип вставки молниеприемника: безвинтовой - фиксация мачты диаметром 40 мм происходит путём зажима, без болтовых соединений
• Поддержка провода isCon® - совместим с системой изолированного молниеприема OBO
• Перемычка для круглого проводника: диапазон Rd 8–10 мм - удобное подключение медного или алюминиевого провода
• Максимальный угол наклона кровли: 5° - не рекомендуется применять на скатных крышах

Совместимость и монтаж

Треножный штатив for молниеприемной мачты isfang 3b-150 не требует сварки или анкеровки в самой конструкции. Для установки необходимы:

• Бетонное основание - должно быть заранее подготовлено на крыше
• Резьбовые стержни M12 или аналогичные - заказываются отдельно и забетонируются в основание
• Молниеприемная мачта диаметром 40 мм - совместима с безвинтовой вставкой
• Проводник молниеприема типа isCon® - можно подключить через универсальный зажим

Установка выполняется в три этапа: фиксация штатива на бетонном основании с помощью стержней, вставка мачты в верхнюю часть, подключение проводника через безвинтовой вход. Все элементы затягиваются руками - инструмент не требуется.

Безопасность и стандарты

Изделие соответствует принципам защиты от молнии по EN 62305 и IEC 62561. Материал V2A обеспечивает электроизоляцию между конструкцией и металлическими частями системы, снижает риск возникновения потенциальных перепадов. Безвинтовые соединения исключают риск повреждения проводника при затяжке.

Преимущества

• Быстрая сборка - нет необходимости использовать гаечные ключи или сварочные аппараты
• Высокая прочность - нержавеющая сталь V2A выдерживает нагрузки от ветра и осадков
• Электроизоляционная безопасность - предотвращает случайные замыкания между мачтой и кровлей
• Готовый комплект для изолированных систем - идеально сочетается с проводом isCon®
• Стандартный диаметр 1500 мм - обеспечивает равномерную распределённую нагрузку на кровлю

Ограничения применения

• Не применяется на кровлях с углом наклона более 5° - возможна потеря устойчивости
• Не предназначена для установки на деревянных или металлопрокатных основаниях - требуется жесткое бетонное основание
• Не подходит для мачт диаметром менее 40 мм или больше - вставка рассчитана только на указанный размер
• Не является самостоятельным креплением - обязательно использование резьбовых стержней и бетона

Примеры использования

• Установка на крыше складского комплекса с плоской бетонной поверхностью
• Фиксация изолированной молниеприемной мачты на торговом центре с системой isCon®
• Замена старого крепления на производстве с повышенными требованиями к коррозионной стойкости

Практические советы

• Перед монтажом проверьте соответствие диаметра мачты - 40 мм +-0,5 мм
• Используйте только резьбовые стержни, рекомендованные OBO BETTERMANN - не подходят самодельные или некалиброванные крепежи
• При использовании с проводом isCon® убедитесь, что он проходит через специальный канал в штативе - не допускайте перегиба
• Проверьте уровень установки - даже небольшой перекос может снизить эффективность распределения тока молнии
• Артикул isfang 3b-150 всегда заказывается вместе с бетонными основаниями и стержнями - они не входят в комплект
