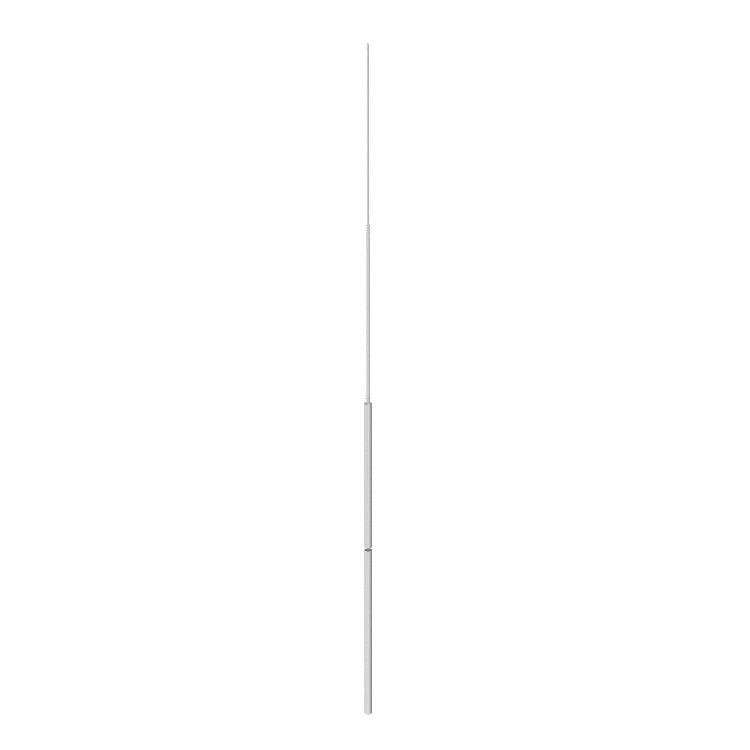

Мачта молниеприемная isFang 101 3B-6000 OBO 5402872 Bettermann

Молниеприемная мачта 6 м от OBO BETTERMANN (артикул 5402872, тип 101 3B-6000) - это вертикальная молниеприемная система с треножной опорой, предназначенная для защиты зданий с плоской или малоуклонной кровлей от прямых ударов молнии. Мачта выполнена из алюминия, не требует специального покрытия и рассчитана на долговременную работу в открытых условиях.

Назначение и область применения

Молниеприемная мачта 6 м используется для создания зоны защиты зданий по методике «угла защиты». Применяется там, где невозможно или невыгодно использовать сетчатую систему молниезащиты - например, на крупных промышленных сооружениях, складах, антеннах, гаражах и объектах с металлической кровлей. Подходит для установки на периметре крыши, на выступающих элементах или в центральных точках, согласно расчетному зонированию. Каждый объект требует минимум одной мачты, а сложные формы - нескольких, установленных на расстояниях, соответствующих классу защиты.

Технические характеристики

• Общая высота: 6000 мм (6 метров)
• Диаметр основной трубы: 40 мм
• Материал: алюминий (неокрашенный, необработанный)
• Тип исполнения: молниеприемник с треножной опорой
• Присоединение: провод круглого сечения (по ГОСТ 10450)
• Тип изделия: 101 3B-6000
• Зона изоляции: изготовлена из стекловолоконного пластика (повышенной прочности)
• Покрытие поверхности: необработанное - без антикоррозийного или декоративного слоя

Совместимость и монтаж

Молниеприемная мачта 6 м совместима с любыми стандартными токоотводами круглого сечения (диаметром до 10–12 мм). Для монтажа требуется:

• Установка на жесткую, негорючую поверхность (бетон, металл, каменная кладка);
• Фиксация треножника с помощью анкерных болтов M10–M12;
• Соблюдение разделительного расстояния (S) от других токопроводящих частей здания - минимум 1,5 м при классе защиты III/IV;
• Подключение токоотвода через надежную сварку или термитную муфту - нельзя использовать просто зажимы без проверенной проводимости.

Внимание: реальная рабочая высота - 4000 мм. Оставшиеся 2000 мм - это нижняя часть конструкции, которая встраивается в фундамент или крепится к опорной платформе. Общая длина сборки составляет 6000 мм, но активная защитная часть - 4000 мм.

Безопасность и стандарты

Молниеприемная мачта 101 3B-6000 соответствует требованиям IEC 62305 и ГОСТ Р 50571.29-2020. Конструкция прошла тестирование на механическую устойчивость при ветровой нагрузке до 30 м/с. Отсутствие окраски не снижает безопасность - алюминий естественным образом образует защитную оксидную пленку. Однако в агрессивных средах (промышленные зоны, побережья) рекомендуется дополнительная изоляция контактов и контроль состояния креплений каждые 12 месяцев.

Преимущества

• Легкий вес - алюминиевая конструкция легко транспортировать и поднимать на крышу;
• Стойкость к коррозии - материал не ржавеет даже при постоянной влажности;
• Устойчивость к УФ-излучению - не хрупнет и не деформируется под солнцем;
• Электромагнитная совместимость - не создает помех в радио- и силовых сетях;
• Готовая треножная опора - исключает необходимость в самостоятельной сборке базовой рамы.

Ограничения применения

• Не предназначена для установки на деревянных или легких конструкциях без усиления фундамента;
• Не подходит для зданий выше 15 м - требуются более длинные мачты или комбинированные системы;
• Необработанная поверхность не защищена от химических аэрозолей - не применять рядом с химическими заводами без дополнительной защиты;
• Не допускается использование в качестве несущей конструкции для оборудования или кабелей - только для передачи тока молнии.

Примеры использования

• Промышленный склад с плоской железобетонной кровлей - мачта установлена в углу крыши для защиты всей площади;
• Автомобильная заправочная станция - три мачты по периметру обеспечивают зону защиты всех топливных резервуаров;
• Жилой дом с чердачным помещением - одна мачта на самой высокой точке крыши предотвращает пробой через кровлю;
• Телекоммуникационная вышка - мачта служит одновременно приемником и опорой для антенны (при условии соблюдения разделительного расстояния).

Практические советы

• Перед монтажом проверьте диаметр токоотвода - он должен подходить под присоединение мачты (круглое сечение, макс. 12 мм);
• Если мачта устанавливается на новом здании - закладывайте крепежные элементы еще на этапе возведения фундамента;
• Не используйте медные провода напрямую - они быстрее окисляются; лучше применять алюминиевые или композитные токоотводы;
• Проверяйте контакт между мачтой и токоотводом после каждого шторма - особенно в регионах с частыми грозами;
• При замене старой мачты - сохраните оригинальное расположение, чтобы не нарушить расчетную зону защиты.
