Мачта молниеприемная isFang 101 3B-7000 OBO 5402876 Bettermann

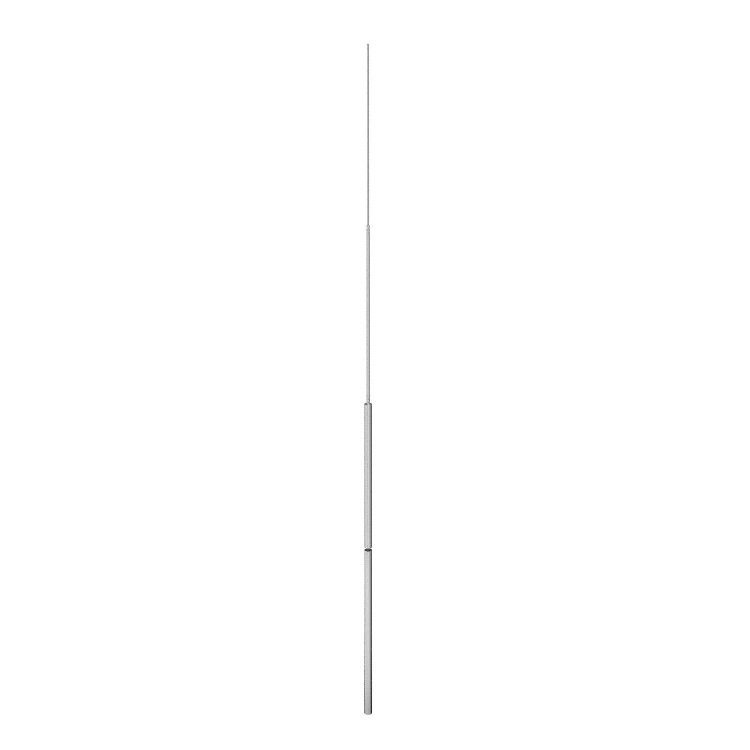

Молниеприемная мачта 7 м от OBO BETTERMANN - это вертикальный проводник для улавливания молнии и безопасного отвода тока в систему заземления. Мачта выполнена из алюминия, рассчитана на высокую ветровую нагрузку и совместима с треножными опорами isFang 40 мм. Артикул 101 3B-7000 соответствует сертифицированному решению для объектов, требующих защиты по стандарту Eurocode 1.

Назначение и область применения

Молниеприемная мачта 7 м предназначена для установки на крышах зданий, сооружений и технологических площадках, где требуется надежная система молниезащиты. Подходит для объектов с повышенной ветровой нагрузкой - например, промышленных цехов, элеваторов, телебашен, складских комплексов. Используется исключительно в составе полноценной системы молниезащиты вместе с заземляющим устройством и токоотводами.

Технические характеристики

• Высота: 7 метров - обеспечивает достаточную выступающую часть для эффективного захвата молнии;
• Материал: алюминий - легкий, коррозионностойкий, не требует окраски;
• Диаметр: 40 мм - стандартизированный размер для совместимости с крепежом isFang;
• Тип присоединения: провод круглого сечения - позволяет подключить медный или алюминиевый токоотвод через специальный зажим;
• Исполнение: молниеприемник с треножной опорой - мачта устанавливается на трехногий штатив, что повышает устойчивость;
• Защитное покрытие: необработанная поверхность - алюминий используется в естественном состоянии, без анодирования или покрытия;
• Дополнительная информация: 101 3B-7000 - заводской артикул, используемый в каталогах OBO BETTERMANN.

Совместимость и монтаж

Молниеприемная мачта 7 м проектировалась для работы с комплектом isFang. Для монтажа необходим треножный штатив isFang 40 мм и фиксирующие держатели того же семейства. Установка выполняется на жесткую основу - бетонную плиту, металлическую раму или кровельную конструкцию, способную воспринимать ветровые нагрузки. Присоединение токоотвода осуществляется через болтовой зажим, подходящий для круглых проводов диаметром до 10–12 мм. Крепление мачты к штативу - механическое, без сварки.

Безопасность и стандарты

Произведено в соответствии с требованиями европейского стандарта Eurocode 1 – DIN EN 1991-1-4 (НП ЕН 1991-1-4), который регламентирует расчет ветровых воздействий на конструкции. Это гарантирует сохранение целостности мачты при порывах ветра до 120 км/ч и выше, в зависимости от региона. Соответствие стандарту подтверждается испытаниями на прочность и устойчивость, проведенными производителем OBO BETTERMANN.

Преимущества

• Легкий вес алюминия снижает нагрузку на крышу и упрощает транспортировку и подъем;
• Стандартный диаметр 40 мм обеспечивает широкую совместимость с крепежом isFang;
• Увеличенная высота 7 м повышает радиус действия молниеприемника;
• Отсутствие покрытия исключает риск отслоения, выгорания или химического разрушения;
• Решение проверено в условиях сурового климата и высокой ветровой активности.

Ограничения применения

• Не предназначен для самостоятельной установки - обязательно использование треножного штатива isFang 40 мм;
• Не рекомендуется применять в агрессивных средах с высоким содержанием соли (прибрежные зоны) - алюминий без покрытия подвержен коррозии;
• Не подходит для монтажа на гибких или деформируемых поверхностях - требуется жесткая база;
• Не заменяет полноценную систему молниезащиты; без заземления и токоотводов мачта бесполезна.

Примеры использования

• Промышленные здания с плоской кровлей и высокими трубами;
• Энергообъекты - трансформаторные подстанции, распределительные пункты;
• Жилые многоэтажные дома в районах с частыми грозами;
• Складские комплексы, логистические терминалы;
• Объекты связи - антенны, радиомачты, вышки.

Практические советы

• Перед монтажом проверьте соответствие диаметра мачты (40 мм) и штатива isFang - даже небольшое расхождение нарушает герметичность и устойчивость;
• Учитывайте посадочные размеры основания - для мачты 7 м требуется прочное фундаментное крепление минимум 1,5×1,5 м;
• Не допускайте перекосов при сборке треножника - равномерное распределение нагрузки продлит срок службы;
• Проверяйте контакт между мачтой и токоотводом после установки - плохой контакт увеличивает риск нагрева и возгорания;
• При использовании в сухих и умеренных климатических зонах необработанный алюминий служит более 20 лет без обслуживания.
