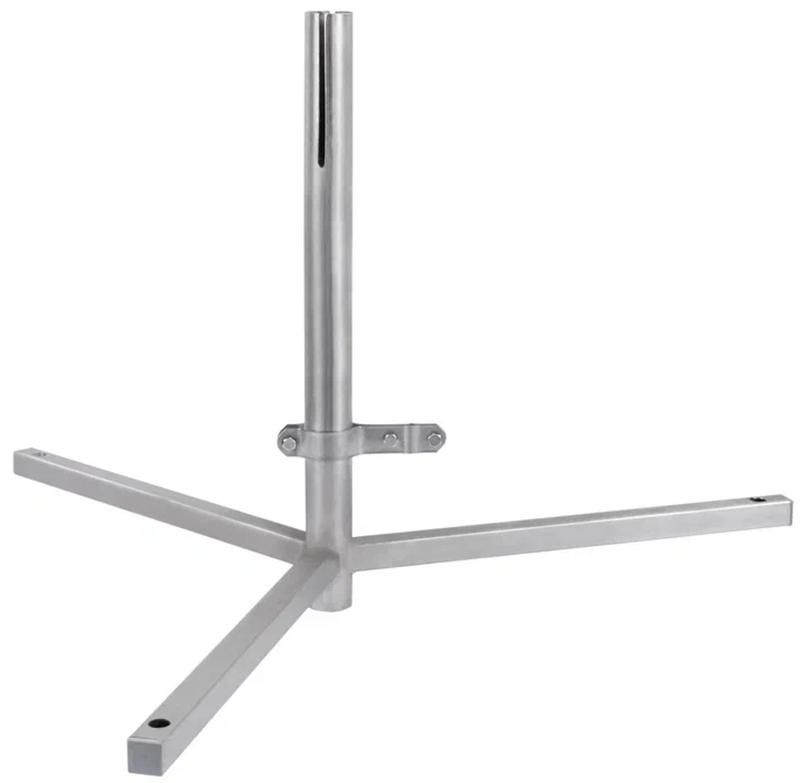

Штатив треножный для молниеприемной мачты, основание D 1000 мм, сталь нержавеющая(isFang 3B-100) | 5408968_V1 OBO Bettermann

Штатив треножный для молниеприемной мачты OBO BETTERMANN артикула isfang 3b-100 предназначен для надежного крепления отдельно стоящих молниеприемных мачт на плоских крышах. Конструкция выполнена из нержавеющей стали и обеспечивает устойчивую фиксацию даже при минимальном уклоне кровли.

Назначение и область применения

Штатив треножный for молниеприемной мачты используется для установки вертикальных молниеприемных мачт высотой до нескольких метров на плоских или слабо наклоненных поверхностях. Подходит для защиты зданий от ударов молнии за счет создания точки притяжения и безопасного отвода тока в систему заземления. Применяется на объектах с плоской крышей: складах, торговых центрах, промышленных зданиях, жилых домах с плоскими покрытиями.

Технические характеристики

• Диаметр основания: 1000 мм
• Материал: нержавеющая сталь
• Поддерживаемый диаметр мачты: 40 мм
• Максимальный угол наклона кровли: 5°
• Интегрированная перемычка для крепления круглого проводника Ø 8–10 мм
• Тип крепления: безболтовая система
• Не включает бетонные основания и резьбовые стержни – требуются дополнительно

Совместимость и монтаж

Штатив треножный для молниеприемной мачты isfang 3b-100 совместим с отдельно стоящими молниеприемными мачтами диаметром 40 мм, а также с изолированными вариантами. Крепление осуществляется через специальный зажим без болтов - достаточно вставить мачту в опорную часть и зафиксировать замком. Для соединения с контуром заземления предусмотрена перемычка, позволяющая легко закрепить круглый медный проводник диаметром 8–10 мм. Бетонные основания и анкерные стержни не входят в комплект - их следует приобрести отдельно в зависимости от типа поверхности и нагрузочных требований.

Преимущества

• Устойчивая трехногая конструкция распределяет нагрузку равномерно, снижая риск перекоса
• Нержавеющая сталь гарантирует долгий срок службы без коррозии, особенно важна во влажных и агрессивных средах
• Безболтовая сборка позволяет смонтировать штатив без сверления и инструментов - экономит время при установке
• Интегрированная перемычка исключает необходимость дополнительных элементов для связи с проводом
• Работает с проводом isCon®, что повышает совместимость с другими решениями OBO BETTERMANN

Ограничения применения

• Не кровель с углом наклона более 5° - возможна потеря устойчивости
• Требует предварительно подготовленного бетонного основания и резьбовых стержней - без них невозможна установка
• Не предназначено для крепления мачт диаметром менее 40 мм или больше - требуется точное соответствие
• Не рекомендовано использовать на мягких или сыпучих поверхностях без усиленного фундамента

Примеры использования

• Заземление молниеприёмной мачты на крыше административного здания с плоским бетонным покрытием
• Защита складского комплекса с металлической кровлей, где нельзя выполнять сверление
• Установка на промышленном предприятии с требованиями к антикоррозийной стойкости
• Объекты, где важно сохранить внешний вид крыши - штатив не требует визуально заметных креплений

Практические советы

• Перед монтажом проверьте диаметр вашей мачты - он должен точно соответствовать 40 мм
• Выбирайте бетонное основание с расчетом на вес всей системы + ветровые нагрузки - используйте данные проекта
• Резьбовые стержни должны иметь достаточную глубину заделки в бетоне - минимум 150 мм для стационарной установки
• Проверьте целостность перемычки перед подключением провода isCon® - она должна плотно охватывать проводник
• При использовании в условиях повышенной влажности или поблизости от моря - регулярно осматривайте все контакты на предмет окисления
