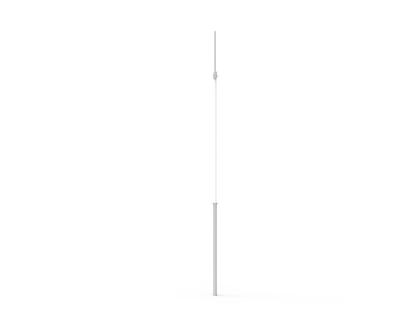

Изолированная молниеприемная мачта, 5 м | NL5000HV DKC ДКС

Мачта изолированная молниеприемная 5 м от DKC (ДКС), артикул nl5000hv, предназначена для защиты зданий от ударов молнии с использованием изолированной системы молниезащиты. Она сочетает функцию приемника молнии и корпуса для внутреннего токоотвода, обеспечивая безопасную передачу тока в землю без риска бокового пробоя.

Назначение и область применения

Мачта изолированная молниеприемная 5 м используется в системах молниезащиты типа “изолированный токоотвод”, где ток молнии направляется через внутренний проводник, отделённый от металлической конструкции. Подходит для установки на кровле зданий, промышленных объектов, энергообъектов, телекоммуникационных вышек и других высоких сооружений. Применяется там, где требуется исключить опасность шагового напряжения или повреждение конструкций из-за прохождения тока по внешним элементам.

Технические характеристики

• Высота: 5000 мм (5 метров)
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Наконечник: алюминий
• Внутренняя изоляция: стеклопластиковая вставка
• Диаметр трубы: 40 мм
• Тип присоединения токоотвода: провод круглого сечения
• Покрытие: необработанная поверхность - без лака, краски или гальванического покрытия
• Цвет: серый (естественный цвет нержавеющей стали)
• Тип изделия: молниеотвод с изолирующим корпусом

Совместимость и монтаж

Мачта изолированная молниеприемная 5 м совместима с токоотводами круглого сечения, соответствующими ГОСТ 30971 и IEC 62305. Для монтажа необходимо:

• Закрепить основание мачты на опорной платформе или крыше с помощью фланца или анкерных болтов;
• Протянуть внутрь токоотвод (медный или алюминиевый провод) нужного сечения - он должен свободно проходить через всю длину мачты;
• Подключить нижний конец токоотвода к контуру заземления; верхний - к наконечнику;
• Убедиться, что расстояние между мачтой и другими металлическими элементами (крыша, коммуникации) соблюдено согласно нормам изолированной молниезащиты (обычно ≥2 м);
• Не использовать мачту как несущую конструкцию для оборудования - она рассчитана только на механическую нагрузку от собственного веса и ветра.

Безопасность и стандарты

Мачта изолированная молниеприемная 5 м соответствует требованиям IEC 62305 и ГОСТ 30971 для систем молниезащиты с изолированными токоотводами. Конструкция предотвращает возникновение дуговых разрядов между корпусом и токоотводом за счёт стеклопластиковой вставки. Нержавеющая сталь V2A устойчива к коррозии в агрессивных средах, включая морской воздух и промышленные зоны.

Преимущества

• Стеклопластиковая вставка гарантирует надёжную электрическую изоляцию между корпусом и токоотводом - снижает риск боковых пробоев и повреждения конструкций;
• Нержавеющая сталь V2A обеспечивает долговечность даже в условиях повышенной влажности и химической активности;
• Алюминиевый наконечник хорошо проводит ток молнии и легко соединяется с проводом;
• Не требует окраски или специального обслуживания благодаря необработанному покрытию;
• Возможно использование как с внутренним, так и с внешним токоотводом - гибкая конфигурация системы.

Ограничения применения

• Не предназначен для установки в местах с частыми механическими воздействиями (например, рядом с движущимися механизмами или в зонах доступа персонала);
• Не следует применять в качестве опоры для кабельных трасс, освещения или другого оборудования - конструкция не рассчитана на дополнительные нагрузки;
• Работает только с проводами круглого сечения - нельзя использовать плоские шины или прямоугольные токоотводы;
• При температуре ниже –40 C возможна хрупкость стеклопластика - проверьте соответствие условиям эксплуатации;
• Не рекомендовано для установки на деревянных или горючих конструкциях без дополнительной термостойкой изоляции вокруг основания.

Примеры использования

• Молниезащита промышленного цеха с металлической кровлей - токоотвод внутри мачты не вызывает нагрева и искрения на кровле;
• Защита телекоммуникационной вышки - минимизация помех и повреждений чувствительной электроники;
• Объекты с историческими зданиями - сохранение эстетики фасада, так как токоотвод скрыт внутри мачты;
• Энергетические подстанции - безопасная передача тока молнии без риска повреждения заземляющих сетей.

Практические советы

• Перед монтажом проверьте внутренний диаметр мачты - он должен позволять свободно протянуть токоотвод без усилия (диаметр 40 мм - типичный для провода 35–50 мм2);
• Используйте герметичные переходники на верхнем и нижнем конце, чтобы предотвратить попадание влаги внутрь;
• При прокладке токоотвода снаружи - используйте дополнительный крепёж и защитные кожухи, чтобы избежать механических повреждений;
• Проверяйте целостность стеклопластиковой вставки после транспортировки - трещины недопустимы;
• Для длинных линий (более 10 м) рекомендуется использовать несколько мачт с промежуточными точками заземления - это снижает импеданс системы.
