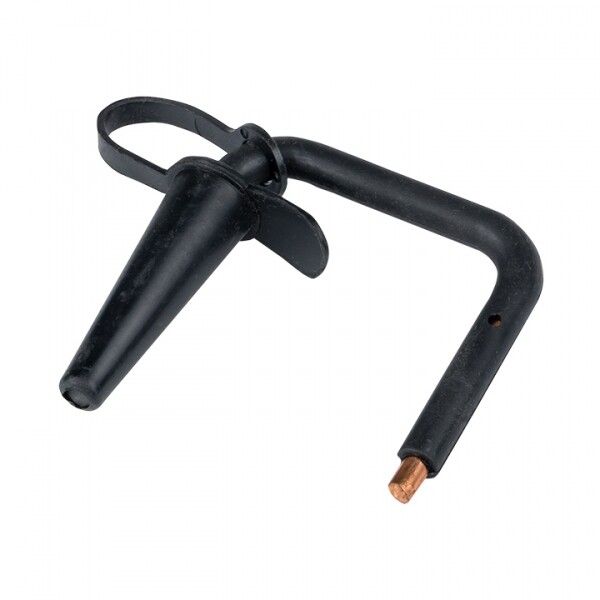

Изолированная скоба C200 для наложения защитного заземления EKF PROxima | c-200

Скоба изолированная C200 для наложения защитного заземления EKF PROxima - это надёжное устройство для временного заземления и безопасной работы на воздушных линиях электропередачи с изолированными проводами СИП. Применяется при обслуживании и ремонте ЛЭП, обеспечивает защиту персонала от поражения электрическим током.

Назначение и область применения

Скоба изолированная C200 для наложения защитного заземления EKF PROxima используется для:

• наложения временного защитного заземления на фазные и нулевые жилы СИП;
• замера напряжения перед началом работ;
• закорачивания линий для предотвращения случайного включения питания.

Подходит для работ на воздушных линиях электропередачи (ВЛИ) с напряжением до 1 кВ. Установка возможна на всех типах СИП-проводов, где требуется быстрый доступ к токоведущим частям без вскрытия изоляции.

Технические характеристики

• Тип изделия: скоба изолированная, тип C-200
• Сечение провода: 16 мм2 - оптимально для стандартных СИП-проводов
• Материал: медные контакты для хорошей проводимости, пластиковый корпус для изоляции
• Максимальный ток КЗ: 4 кА - выдерживает кратковременные аварийные токи
• Температурный диапазон: от -60 C до +50 C - работает в суровых климатических условиях
• Степень защиты от вращения: да - исключает самопроизвольное соскальзывание при нагрузках
• Гарантийный срок: 84 месяца - длительная надёжность эксплуатации
• Устойчивость: к УФ-излучению, коррозии, влаге, перепадам температур и химически агрессивной среде

Совместимость и монтаж

Скоба изолированная C200 для наложения защитного заземления EKF PROxima не устанавливается напрямую на провод. Для её монтажа необходимо использовать ответвительный прокалывающий зажим, который создаёт контакт через изоляцию СИП. Этот зажим не входит в комплект и должен быть приобретён отдельно.

Процесс установки:

1. Установите прокалывающий зажим на нужную жилу СИП.
2. Закрепите скобу C200 на зажиме - она защёлкивается механически.
3. Проверьте плотность соединения и отсутствие люфта.

После завершения работ скоба легко снимается без повреждения изоляции провода.

Безопасность и стандарты

Скоба изолированная C200 для наложения защитного заземления EKF PROxima соответствует требованиям безопасности при работе на ВЛИ. Защитный колпачок из прочного пластика предотвращает случайное прикосновение к токоведущим элементам. Конструкция обеспечивает надёжную изоляцию даже при повышенной влажности и загрязнении.

Преимущества

• Высокая механическая прочность - не деформируется при нагрузках
• Долговечность - материал устойчив к старению и внешним факторам
• Легкий монтаж - не требует специальных инструментов кроме прокалывающего зажима
• Предотвращает ошибки - фиксируется в одном положении, не вращается
• Совместима с сертифицированным ассортиментом EKF - гарантирует совпадение параметров

Ограничения применения

• Не применяется на неизолированных проводах - только для СИП с сечением до 16 мм2
• Требует обязательного использования прокалывающего зажима - без него работа невозможна
• Не предназначен для постоянного заземления - только для временных операций
• Не рекомендуется применять при температурах ниже -60 C или выше +50 C

Примеры использования

• Обслуживание распределительных пунктов на ВЛИ
• Работы по замене или ремонту СИП-проводов
• Проверка отсутствия напряжения перед началом ремонтных мероприятий
• Настройка систем автоматического отключения при авариях
• Применение на участках с высокой запылённостью, вблизи морского побережья или промышленных зон

Практические советы

• Перед монтажом проверьте целостность изоляционного колпачка - трещины недопустимы
• Выбирайте прокалывающие зажимы, совместимые с типом СИП (например, СИП-1, СИП-2, СИП-4)
• Не используйте скобу C200 для многожильных проводов с большим сечением - риск перегрева
• Храните изделие в сухом месте, избегайте механических ударов
• При использовании в зимний период убедитесь, что поверхность провода свободна от льда и снега - иначе контакт будет плохим
