Изолированная скоба (C 200) | 21300531 ВК

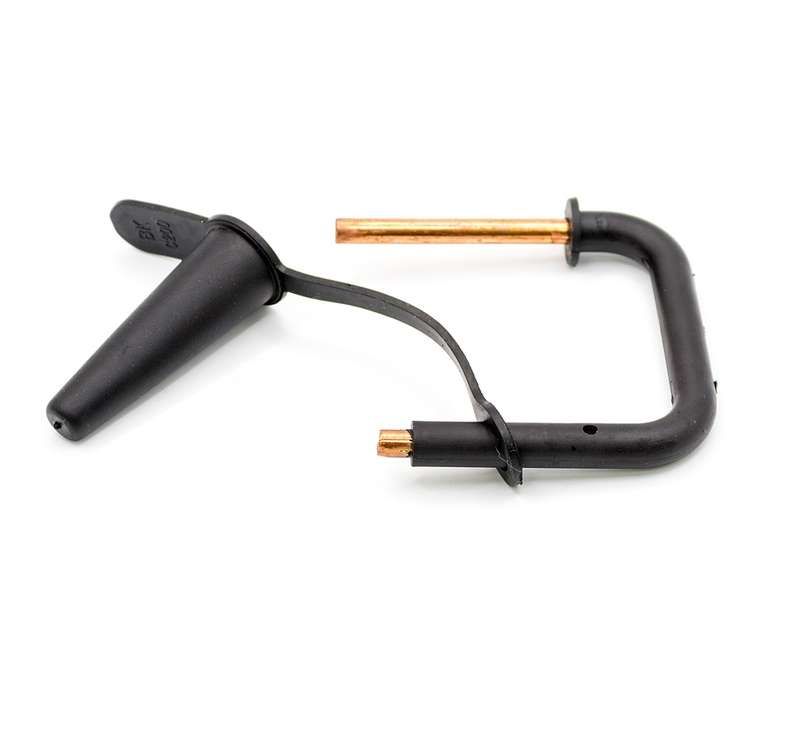

Скоба изолированная C 200 ВК (артикул 21300531) - это соединительный зажим из меди, предназначенный для надежного защитного заземления и подключения оборудования на воздушных линиях электропередачи с изолированными проводами СИП. Бренд ВК обеспечивает соответствие требованиям эксплуатации в суровых климатических условиях.

Назначение и область применения

Скоба изолированная C 200 ВК применяется исключительно на линиях электропередачи с самонесущими изолированными проводами (СИП). Она служит для:

• Подключения измерителей напряжения;
• Установки закороток;
• Обеспечения защитного заземления (РЕКОМЕНДУЕТСЯ устанавливать в начале и конце ВЛИ, на всех углах поворота трассы и в точках магистральных ответвлений).

Зажим фиксируется на каждой жиле СИП - фазной и нулевой - и рассчитан на весь срок службы линии. Не предназначен для работы с неизолированными проводами.

Технические характеристики

• Тип изделия: Соединительный зажим
• Сечение жилы: 25 мм2 - подходит для СИП с этим сечением
• Диаметр заземляющего соединения: 6 мм - позволяет использовать болты М6 для подключения заземляющих проводников
• Материал: Медь - высокая электропроводность и долговечность
• Диапазон рабочих температур: от -60 до +50 C - работает в холодном и умеренном климате
• Стойкость к ультрафиолету: Да - материал не теряет прочность под воздействием солнечного света
• Защитное покрытие: Необработанная поверхность - требует установки через герметичные зажимы, чтобы предотвратить коррозию
• Гарантийный срок: 60 месяцев (5 лет)
• Количество жил: Одна - каждый зажим устанавливается на одну жилу СИП

Совместимость и монтаж

Скоба изолированная C 200 ВК не устанавливается напрямую на провод. Для монтажа требуется применение ответвительных герметичных зажимов типа СТ. Выбор конкретного типа зажима зависит от сечения магистрального провода СИП. Зажимы для неизолированных проводов использовать запрещено - это нарушает герметичность и безопасность.

Скоба совместима со штатными устройствами M6D и MaT, которые обеспечивают надежное соединение с системой заземления. Диаметр отверстия под заземляющий проводник - 6 мм, что соответствует стандартному болту М6.

Безопасность и стандарты

Скоба изолированная C 200 ВК проектировалась с учетом требований к безопасности на ЛЭП. Ее использование в сочетании с герметичными зажимами СТ гарантирует сохранение изоляции и предотвращает попадание влаги внутрь соединения. Наличие стойкости к УФ-излучению снижает риск старения материала на открытых участках трассы.

Преимущества

• Высокая механическая прочность благодаря медной основе
• Работает в экстремально низких температурах (-60 C)
• Не требует замены в течение всего срока службы линии
• Совместима с серийными устройствами M6D и MaT
• Устойчивость к УФ-излучению продлевает срок службы на открытых участках

Ограничения применения

• Запрещена установка на неизолированные провода - возможна потеря герметичности и коррозия контакта
• Не подходит для проводов с сечением менее 25 мм2 или более - не обеспечит плотного захвата
• Не является самостоятельным крепежом - обязательно требует установки через герметичные зажимы СТ
• Не рекомендовано применение вне диапазона температур от -60 до +50 C

Примеры использования

• На ВЛИ 0,4 кВ с СИП-2/СИП-4 сечением 25 мм2 - для заземления в начале линии перед счетчиком
• На угловых опорах - для создания точки заземления при изменении направления трассы
• На ответвлениях к домам - для подключения заземляющего провода к распределительному щиту
• При проведении ремонтных работ - для временной закоротки фазы перед обслуживанием

Практические советы

• Перед монтажом проверьте соответствие сечения СИП - 25 мм2. Использование с другим сечением приведёт к плохому контакту.
• Выбирайте тип герметичного зажима СТ строго по таблице производителя, зависящей от диаметра магистрального провода.
• При затяжке зажима используйте момент, указанный в инструкции к зажиму СТ - перетяжка может повредить изоляцию СИП.
• Проверяйте целостность изоляции после монтажа - даже маленький разрыв может стать причиной пробоя.
• Скоба не имеет антикоррозийного покрытия - её надёжность обеспечивается только герметичностью зажима СТ. Не допускайте доступа влаги к контактам.
