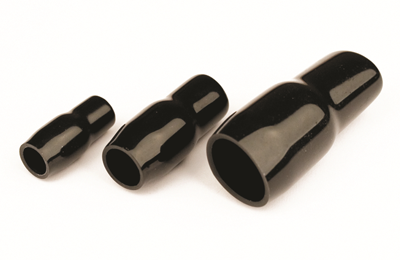

Изолятор для наконечника Quadro 150 мм2 DKC (ДКС) 2PN

Изолятор для наконечника 150 кв.мм DKC предназначен для защиты токоведущих соединений на силовых кабелях сечением 150 мм2. Этот элемент из серии Quadro обеспечивает надёжную электрическую изоляцию и безопасность при работе с высокими токами. Бренд DKC известен качественной продукцией для промышленной автоматизации, а артикул 2pn соответствует требованиям к прочности и термостойкости.

Назначение и область применения

Изолятор для наконечника 150 кв.мм DKC используется для покрытия и изолирования наконечников, установленных на медных или алюминиевых жилах сечением 150 мм2. Он предотвращает случайное прикосновение к токоведущим частям, защищает от короткого замыкания между фазами или заземлёнными поверхностями. Применяется в распределительных щитах, силовых панелях, на станках, конвейерах и других промышленных установках, где используются крупногабаритные кабели.

Технические характеристики

• Сечение жилы: 150 мм2 - совместим с наконечниками для кабелей этого размера;
• Внутренний диаметр: 150 мм - позволяет свободно надевать на крупные наконечники, но требует проверки посадочного размера перед монтажом;
• Материал: ПВХ - устойчив к механическим повреждениям, химически инертен, не поддерживает горение;
• Термостойкость: да - выдерживает температуру от –30 C до +90 C;
• Цвет: чёрный - обеспечивает хорошую видимость в условиях слабого освещения, не выгорает на солнце.

Совместимость и монтаж

Изолятор для наконечника 150 кв.мм DKC рассчитан на наконечники типа “пальцевые” или “трубчатые”, изготовленные для кабелей 150 мм2. Перед установкой убедитесь, что внешний диаметр наконечника не превышает внутреннего диаметра изолятора - 150 мм. Надевается вручную без инструментов. Не требует фиксации клеем или зажимами. Подходит для монтажа после опрессовки наконечника и подключения к шине или болтовому соединению.

Безопасность и стандарты

Изделие выполнено из самозагасающего ПВХ, соответствует требованиям безопасности для электроустановок до 1000 В. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция соответствуют распространённым промышленным нормам для изоляционных комплектующих. Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или агрессивных растворителей.

Преимущества

• Высокая механическая прочность материала - устойчив к ударным нагрузкам и истиранию;
• Стабильная изоляция при перепадах температур - сохраняет свойства от мороза до нагрева;
• Удобство монтажа - не требует специнструментов, легко одевается даже в труднодоступных местах;
• Долгий срок службы - ПВХ не стареет быстрее, чем другие материалы аналогичного класса.

Ограничения применения

• Не предназначен для использования вне диапазона температур –30…+90 C - при более низких температурах возможна хрупкость, при более высоких - деформация;
• Не следует применять в контакте с маслами, бензином, кетонами и другими органическими растворителями - они разрушают ПВХ;
• Внутренний диаметр 150 мм слишком велик для меньших наконечников - не подходит для кабелей менее 150 мм2;
• Не является герметичным устройством - не защищает от попадания воды внутрь соединения, только от прикосновения.

Примеры использования

• Изоляция наконечников на шинах в распределительном щите цеха;
• Защита контактных групп на входе в частотный преобразователь;
• Электроизоляция выводов силового трансформатора с кабелем 150 мм2;
• Фиксация и изоляция соединений на конвейерных системах с высокой вибрацией.

Практические советы

• Перед установкой проверьте, чтобы наконечник был плотно опрессован - изолятор не компенсирует плохой контакт;
• Если соединение находится во влажной среде, дополнительно используйте термоусадочные трубки или герметик;
• При использовании нескольких изоляторов рядом - соблюдайте минимальный зазор между ними, чтобы избежать перегрева;
• Артикул 2pn и *2pn - это один и тот же продукт; различие в обозначении связано с вариацией упаковки, а не конструкцией.
