Изолятор для наконечника 70мм.кв. | 2PI DKC ДКС

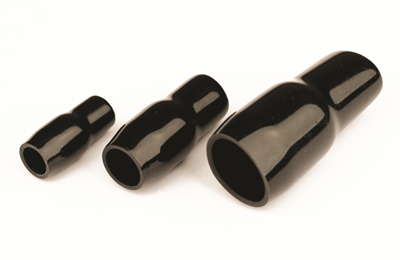

Изолятор для наконечника 70 кв.мм от DKC (ДКС) с артикулом *2pi обеспечивает надёжную электрическую изоляцию соединений на силовых кабелях сечением 70 мм2. Продукт серии Quadro предназначен для защиты от случайного контакта и короткого замыкания в условиях высоких нагрузок.

Назначение и область применения

Изолятор для наконечника 70 кв.мм используется для покрытия и изолирования наконечников, установленных на медных или алюминиевых проводах сечением 70 мм2. Он предотвращает контакт между токоведущими элементами и окружающими деталями, снижает риск поражения током и исключает возникновение короткого замыкания. Подходит для установки в распределительных щитах, на станках, в системах автоматизации и других местах, где используются мощные силовые соединения.

Технические характеристики

• Сечение жилы: 70 мм2 - соответствует стандартным наконечникам для кабелей этого сечения
• Внутренний диаметр: 70 мм - позволяет свободно одеваться на крупные наконечники и клеммы
• Материал: ПВХ - устойчив к механическим повреждениям, химически стойкий, не поддерживающий горение
• Термостойкость: да - выдерживает температуру от –30 C до +90 C
• Цвет: чёрный - обеспечивает хорошую видимость и соответствие промышленной эстетике

Совместимость и монтаж

Изолятор для наконечника 70 кв.мм совместим с наконечниками типа НШВИ, НШВ, НГЛ и аналогичными, рассчитанными на 70 мм2. Устанавливается путём простого надевания на уже обжатый наконечник перед его фиксацией в клемме. Не требует инструментов - монтаж выполняется вручную. Обратите внимание: внутренний диаметр 70 мм - это размер самого изолятора, а не посадочная зона для провода; сам провод имеет сечение 70 мм2, а наконечник - большего внешнего размера.

Безопасность и стандарты

Изделие изготовлено из ПВХ, который соответствует требованиям безопасности по изоляции токоведущих частей. Температурный диапазон –30…+90 C гарантирует работу в широком спектре условий, включая холодные помещения и нагреваемые зоны. Соответствует общепринятым нормам промышленной электроустановки, хотя сертификация по ГОСТ/IEC в описании не указана - рекомендуется проверить документацию производителя для проектов с обязательными требованиями.

Преимущества

• Высокая механическая прочность материала ПВХ защищает наконечник от деформации
• Устойчивость к перепадам температур делает изделие пригодным для работы в неотапливаемых помещениях
• Чёрный цвет легко сочетается с другими компонентами шкафов и улучшает визуальный контроль
• Не требует специальных инструментов для установки - экономит время при сборке

Ограничения применения

• Не предназначен для постоянного воздействия открытого пламени или сверхвысоких температур выше +90 C
• Не следует использовать в средах с агрессивными химическими веществами (например, растворители, масла на основе силикона) - материал ПВХ может разрушаться
• Не подходит для изоляции проводов меньшим сечением - избыток объема может привести к плохому креплению
• Не является герметичным решением - не защищает от попадания воды внутрь соединения

Примеры использования

• Изоляция наконечников на входных кабелях в распределительном щите 400 В
• Защита соединений на двигателях промышленных конвейеров
• Изолирование клемм в цепях управления насосных станций
• Фиксация силовых соединений в системах автономного энергообеспечения

Практические советы

• Перед установкой убедитесь, что наконечник плотно обжат - изолятор не компенсирует плохой контакт
• Проверьте, чтобы внутренний диаметр наконечника не превышал 70 мм - иначе изолятор будет болтаться
• При работе в условиях повышенной влажности используйте дополнительно термоусадочные трубки или герметики
• Изолятор для наконечника 70 кв.мм от DKC (*2pi) можно комбинировать с другими элементами серии Quadro - они имеют единый дизайн и совместимы по габаритам
• Храните в сухом месте, избегая длительного пребывания под прямыми солнечными лучами - ПВХ со временем может потускнеть
