Изолированный наконечник (CPTAU 70) | 21800961 ВК

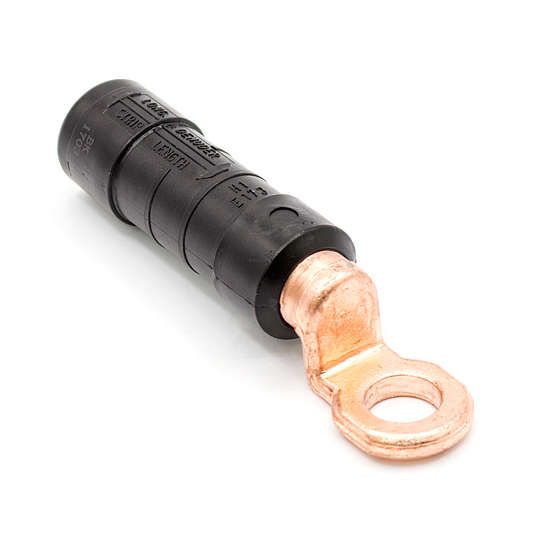

Наконечник изолированный кольцевой 70 мм2 для медных проводников ВК - это надёжное соединительное изделие для оконцевания медных проводов в силовых цепях, особенно при подключении к шинам и вводным устройствам. Бренд ВК и артикул 21800961 обеспечивают совместимость с российским электрооборудованием, а изоляция защищает от случайных контактов.

Назначение и область применения

Наконечник изолированный кольцевой 70 мм2 для медных проводников ВК используется для оконцевания одножильных медных проводников в высокотоковых цепях. Применяется при подключении проводов СИП к шинам распределительных щитов, автоматическим выключателям, рубильникам и другим элементам электроустановок. Особенно актуален в линиях электропередачи, где требуется прочное и безопасное соединение.

Технические характеристики

• Номинальное сечение: 70 мм2 - рассчитан на токи до 240 А (по нормам ГОСТ для меди).
• Форма контактной площадки: кольцевая - позволяет использовать болтовые зажимы стандартных размеров.
• Материал: токоведущая часть - медь, изоляция - термостойкий пластик.
• Изоляция: да - предотвращает замыкание между соседними элементами и защищает от поражения током.
• Рабочая температура: от –60 C до +50 C - работает в суровых климатических условиях, включая холодные регионы России.
• Устойчивость к УФ: да - изоляция не трескается и не выгорает под прямыми солнечными лучами, что важно для открытых установок.
• Гарантия: 60 месяцев - подтверждает долговечность материалов и технологии производства.

Совместимость и монтаж

Наконечник изолированный кольцевой 70 мм2 для медных проводников ВК совместим с болтами М10–M12, типичными для российского оборудования. Для монтажа необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы наконечника (не менее 25 мм).
• Обжать наконечник специальным клещами с матрицей для сечений 70 мм2 - давление должно быть равномерным, без повреждения жилы.
• Убедиться, что внутренняя поверхность гильзы плотно прилегает к медному проводнику - проверьте отсутствие люфта после обжима.
• Затянуть болтом до момента фиксации - не перетягивать, чтобы не деформировать кольцо.

Не используйте обычные плоскогубцы - они не обеспечивают герметичного контакта и снижают надёжность соединения.

Безопасность и стандарты

Наконечник ВК соответствует требованиям ГОСТ Р 50030.5.5 и ГОСТ 7399 для изолированных наконечников. Изоляция обеспечивает класс защиты IP20 внутри корпуса, а материал устойчив к механическому воздействию и химической среде. Сертифицирован для работы в сетях переменного тока до 1000 В.

Преимущества

• Цельная изоляция исключает риск оголённых токоведущих частей даже при вибрации или перемещении провода.
• Медь высокой чистоты снижает переходное сопротивление и нагрев при нагрузках.
• УФ-стойкая изоляция продлевает срок службы при наружной установке без дополнительной защиты.
• Адаптация под российские стандарты крепления - не требует переходников или доработок.

Ограничения применения

• Не предназначена для многожильных проводов - применяется только с одножильными медными проводниками.
• Не рекомендовано использование в средах с постоянным погружением в жидкости - хотя изоляция водонепроницаема, сама конструкция не предназначена для длительного контакта с водой.
• Не подходит для алюминиевых проводов - отличаются по коэффициенту теплового расширения, что вызывает ослабление контакта.
• Не допускается повторное использование после демонтажа - обжим является одноразовым процессом.

Примеры использования

• Подключение СИП-проводов к входным клеммам распределительного щита на ЛЭП.
• Присоединение медного провода к шине PE в ящике управления насосной станции.
• Крепление к выводам автоматического выключателя в зимних условиях (например, в северных регионах РФ).
• Соединение с клеммами преобразователей частоты в промышленном оборудовании.

Практические советы

• Перед монтажом всегда проверяйте соответствие диаметра отверстия в кольце диаметру болта - стандартное отверстие под M10/M12.
• При работе на высоте или в труднодоступных местах выбирайте наконечники с цветовой маркировкой - белый цвет изоляции легко заметить при осмотре.
• Храните в сухом месте - хоть изоляция устойчива к влаге, длительное воздействие сырости может повредить контактную поверхность.
• Для контроля качества соединения используйте термокамеру или инфракрасный термометр - нагрев более чем на 10 C выше окружающей температуры указывает на плохой контакт.
