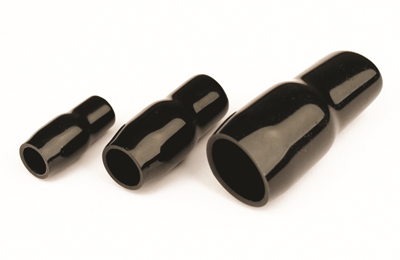

Изолятор для наконечника 50мм.кв. | 2PH DKC ДКС

Изолятор для наконечника 50 кв.мм от DKC (ДКС) с артикулом *2ph обеспечивает надёжную электрическую изоляцию соединений на силовых кабелях с сечением 50 мм2. Продукт серии Quadro предназначен для защиты от случайного контакта и короткого замыкания в условиях высоких нагрузок.

Назначение и область применения

Изолятор для наконечника 50 кв.мм используется для покрытия и изолирования наконечников, установленных на медных или алюминиевых проводах сечением 50 мм2. Он предотвращает контакт между токоведущими элементами и окружающими деталями, снижает риск поражения током и исключает возникновение короткого замыкания. Подходит для установки на шины, клеммы, зажимы в распределительных щитах, силовых панелях, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Сечение жилы: 50 мм2 - соответствует стандартным наконечникам для мощных кабелей
• Внутренний диаметр: 50 мм - позволяет свободно надевать на крупные наконечники и клеммы
• Материал: ПВХ - устойчив к механическим повреждениям, химическим воздействиям и влаге
• Термостойкость: да - выдерживает температуру от –30 C до +90 C
• Цвет: чёрный - обеспечивает хорошую видимость и соответствие промышленным стандартам окраски

Совместимость и монтаж

Изолятор для наконечника 50 кв.мм совместим с наконечниками типа НШВИ, НШВ, НК, НЛ и другими, имеющими внешний диаметр до 50 мм. Устанавливается вручную - просто надевается на готовый наконечник после его обжима. Не требует специальных инструментов. Обеспечивает плотное прилегание благодаря эластичной структуре ПВХ. Перед монтажом проверьте, что внутренний диаметр наконечника не превышает 50 мм - иначе изоляция будет болтаться.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям безопасности при работе с напряжениями до 1000 В переменного тока. Сертифицировано для эксплуатации в соответствии с ГОСТ Р 50030.5.2 и IEC 60947. Не содержит галогенов, безопасен при длительной эксплуатации в закрытых помещениях.

Преимущества

• Высокая термостойкость - сохраняет форму и изоляционные свойства даже при перегреве оборудования
• Ударопрочная оболочка - защищает наконечник от механических повреждений при сборке и обслуживании
• Стойкость к маслам и химикатам - подходит для работы в цехах с технологическими жидкостями
• Чёрный цвет - легко отличить от других изоляторов, удобен для визуального контроля

Ограничения применения

Не применяется в условиях постоянного прямого UV-облучения - ПВХ со временем становится хрупким. Не рекомендован для использования вне помещений без дополнительной защиты. Не подходит для сечений менее 35 мм2 или более 70 мм2 - возможна плохая фиксация. Не является герметичной конструкцией - не гарантирует защиту от попадания воды под давлением.

Примеры использования

• Изолирование наконечников на шинах в распределительных щитах промышленных станций
• Защита клеммных соединений в частотных преобразователях и пускателях
• Обустройство силовых цепей на конвейерах, насосных станциях и сварочных аппаратах
• Монтаж в электрошкафах с высокой плотностью компонентов - предотвращает случайные замыкания

Практические советы

• Перед установкой убедитесь, что наконечник полностью обжат - изолятор не компенсирует плохой контакт
• Проверяйте посадочный диаметр наконечника: он должен быть близок к 50 мм, чтобы избежать люфта
• При использовании в холодных условиях (+5 C и ниже) нагрейте изолятор руками перед надеванием - ПВХ становится более пластичным
• Запасайте запасные экземпляры: изоляторы часто повреждаются при многократной сборке/разборке щитов
• Изолятор для наконечника 50 кв.мм от DKC (ДКС) - идеальный выбор для серийного производства, где важна скорость и надёжность монтажа
