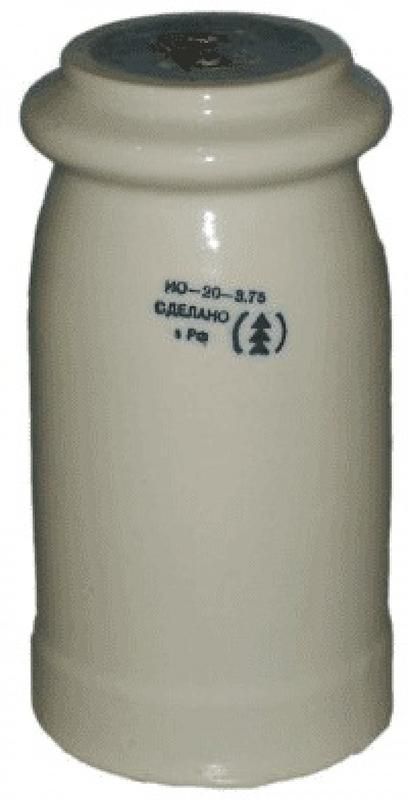

Изолятор опорный ИО-20-3.75 У3 20 кВ, 3.75 м ЮАИЗ 00000474

Изолятор опорный ИО-20-3.75 У3 от бренда ЮАИЗ предназначен для механической фиксации и электроизоляции токоведущих элементов в распределительных устройствах до 35 кВ. Артикул 00000474 соответствует стандартной модели серии ИО-20, применяемой в промышленных и энергетических объектах.

Назначение и область применения

Изолятор опорный ИО-20-3.75 У3 используется для крепления шин, проводов и других токоведущих частей на опорных конструкциях внутри распределительных устройств (РУ) напряжением до 35 кВ. Обеспечивает надёжную изоляцию между токоведущими элементами и заземлёнными конструкциями. Применяется в подстанциях, цеховых РУ, трансформаторных пунктах и других установках высокого напряжения.

Технические характеристики

• Маркировка: ИО-20-3.75 У3 - указывает на тип, класс напряжения и исполнение по климату;
• Номинальное напряжение: 3,75 кВ - максимальное рабочее напряжение, при котором сохраняется электрическая прочность;
• Исполнение: У3 - умеренный климатический вариант, рассчитан на работу при температуре от −40 C до +40 C и относительной влажности до 95% при +25 C;
• Материал корпуса: фарфор - обеспечивает высокую механическую прочность и стабильность диэлектрических свойств;
• Конструктивная форма: опорная - имеет плоское основание для устойчивой установки на металлические или бетонные конструкции.

Совместимость и монтаж

Изолятор опорный ИО-20-3.75 У3 совместим со стандартными крепёжными элементами ГОСТ 8025–82. Для монтажа требуется болтовое соединение через отверстия в основании. Диаметр посадочных отверстий соответствует стандартным болтам М12. Установка выполняется на горизонтальные поверхности с равномерной нагрузкой. Не допускается перекос или местное давление на крайние участки основания.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 8025–82 и ГОСТ 1516.1–89. Соответствует нормам безопасности для оборудования до 35 кВ. Сертифицирован для эксплуатации в условиях, исключающих воздействие агрессивных химических сред и постоянного прямого контакта с водой.

Преимущества

• Высокая механическая прочность фарфорового корпуса - выдерживает значительные нагрузки от веса шин и внешних воздействий;
• Стабильные диэлектрические свойства даже при колебаниях температуры и влажности;
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации;
• Простота замены - стандартная конструкция позволяет заменить изолятор без демонтажа всей системы.

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости с абразивными частицами - возможна эрозия поверхности;
• Не рекомендован для установки в помещениях с постоянным воздействием кислот, щелочей или масел - риск снижения изоляционных свойств;
• Фарфоровый материал хрупкий - требует осторожного обращения при транспортировке и монтаже; удары или перегрузки могут вызвать трещины;
• Не применяется в системах выше 3,75 кВ - превышение напряжения ведёт к пробою.

Примеры использования

• Крепление медных шин в ячейках КРУ 6(10) кВ на подстанциях;
• Подвеска токоведущих частей в распределительном устройстве цеховой подстанции;
• Фиксация выводов силовых трансформаторов на опорных плитах;
• Изоляция контактных групп в автоматических выключателях среднего напряжения.

Практические советы

• Перед установкой проверьте целостность поверхности изолятора - наличие трещин, сколов или пятен масла недопустимо;
• При затяжке крепёжных болтов используйте момент, соответствующий ГОСТ - переусилие может повредить фарфор;
• Учитывайте посадочный диаметр отверстий - для ИО-20-3.75 У3 он рассчитан под M12, другие размеры не подходят;
• При использовании в открытых РУ регулярно осматривайте поверхность на предмет загрязнений - особенно после дождя или тумана;
• Изолятор ИО-20-3.75 У3 от ЮАИЗ с артикулом 00000474 можно использовать как аналог для старых моделей ИО-20, если параметры совпадают.
