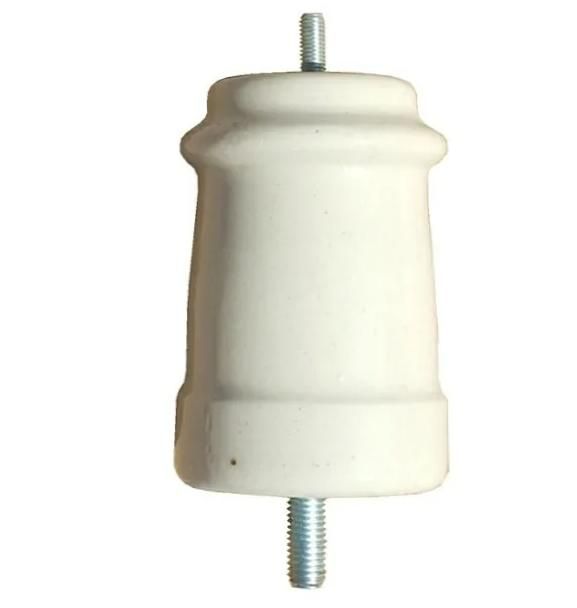

Изолятор опорный ИО-6-3.75 I У3 (болт М8/болт М12) Электрофарфор ЦБ-00000776

Изолятор опорный ИО-6-3.75 I У3 Электрофарфор от бренда СПК прочее (артикул цб-00000776) предназначен для механической фиксации и электроизоляции токоведущих элементов в распределительных устройствах до 6 кВ. Он сочетает высокую прочность фарфора с надежной изоляцией, что делает его устойчивым к внешним воздействиям.

Назначение и область применения

Изолятор опорный ИО-6-3.75 I У3 используется для крепления шин, проводов и других токоведущих частей на опорах, в КРУ, ячейках и открытых распределительных устройствах. Применяется в энергообъектах с напряжением до 6 кВ - на подстанциях, в промышленных сетях, на объектах ЖКХ и транспорта. Подходит для установки как внутри помещений, так и на открытом воздухе при соблюдении условий эксплуатации.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Механическая нагрузка: 3,75 кН (эквивалентно ~380 кг силы)
• Тип крепления: болтовой - два варианта: М8 или М12
• Материал: электрофарфор - высокопрочная керамика с улучшенной диэлектрической прочностью
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы при температуре от −40 C до +40 C
• Степень защиты: не указана - не предназначена для герметичного монтажа

Совместимость и монтаж

Изолятор ИО-6-3.75 I У3 имеет два типа крепежа - М8 и М12. Выбор зависит от диаметра болта в крепежном узле оборудования. Для монтажа требуется предварительно просверленное отверстие соответствующего диаметра. Болты должны быть класса прочности не ниже 4.8. Нельзя использовать изолятор с поврежденной поверхностью - трещины или сколы снижают изоляционную способность. Перед установкой проверьте совпадение посадочных размеров с вашими крепежными деталями.

Безопасность и стандарты

Изолятор ИО-6-3.75 I У3 соответствует требованиям ГОСТ 19455-2017 «Изоляторы опорные для распределительных устройств переменного тока напряжением свыше 1000 В». Производится в соответствии с нормами безопасности для электромонтажных работ в условиях повышенной опасности. Не допускается использование в средах с химически активными газами, паром или агрессивной пылью без дополнительной защиты.

Преимущества

• Высокая механическая прочность - выдерживает значительные нагрузки без деформаций
• Стабильные диэлектрические свойства даже при перепадах температуры
• Долговечность - фарфор не стареет со временем, не теряет изоляцию
• Устойчивость к атмосферным осадкам и ультрафиолету
• Два варианта крепления (М8 / М12) - удобство замены и адаптации под существующие системы

Ограничения применения

• Не применяется в помещениях с постоянной влажностью выше 95% без принудительной вентиляции
• Запрещено применять при температурах ниже −40 C или выше +40 C
• Не рекомендован для мест с вибрациями выше 0,5g - риск микротрещин
• Фарфор хрупкий - удары при транспортировке или монтаже могут вызвать сколы, недопустимые для эксплуатации
• Не подходит для систем с постоянным импульсным напряжением выше 6 кВ

Примеры использования

• Крепление медных шин в КРУ-6 кВ на промышленных предприятиях
• Подвеска воздушных проводов на опорах внутри закрытых подстанций
• Фиксация кабельных выводов в распределительных щитах зданий
• Замена износившихся аналогов в старых распределительных устройствах

Практические советы

• Перед установкой всегда проверяйте целостность поверхности изолятора - даже малый скол требует замены
• При использовании болта М12 используйте шайбу большего диаметра, чтобы равномерно распределить нагрузку
• Не затягивайте болты слишком сильно - перегрузка может привести к растрескиванию фарфора
• При монтаже на открытом воздухе учитывайте запыленность - регулярно очищайте поверхность от грязи и солевых отложений
• Артикул цб-00000776 - один из самых распространённых в линейке СПК прочее; при заказе нескольких единиц сохраняйте партию для единообразия
