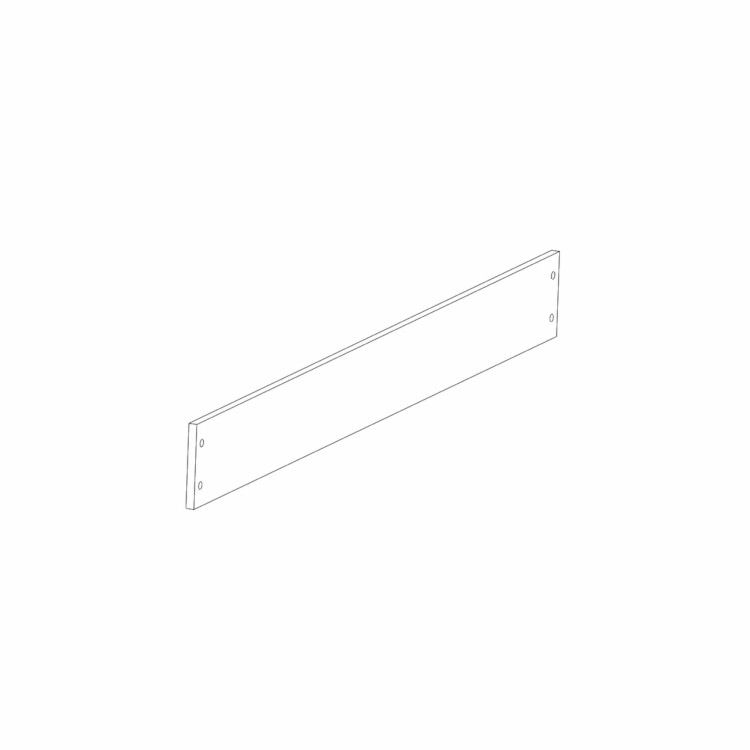

Изолятор опорный перфорированный RAM bus 400мм, 6300А DKC (ДКС) R5BBSD04

Изолятор опорный перфорированный 400мм от DKC (ДКС), артикул r5bbsd04, предназначен для надежной фиксации шин в распределительных устройствах с шириной шкафа 400 мм. Этот элемент из серии RAM bus обеспечивает безопасную электрическую изоляцию и механическую устойчивость при высоких токах до 6300 А.

Назначение и область применения

Изолятор опорный перфорированный 400мм используется для крепления вертикальных сборных шин в шкафах автоматических выключателей. Он служит связующим звеном между главными шинами и коммутационными устройствами, предотвращая случайные замыкания и обеспечивая жесткую фиксацию проводящих элементов. Применяется в силовых щитах, распределительных пунктах и ячейках КРУ с номинальной шириной 400 мм.

Технические характеристики

• Тип изделия: изолятор опорный перфорированный
• Максимальный рабочий ток: 6300 А
• Количество полюсов: 4
• Габаритная ширина установки: 400 мм
• Серия: RAM bus
• Производитель: DKC (ДКС)
• Артикул: r5bbsd04

Совместимость и монтаж

Изолятор опорный перфорированный 400мм совместим с шинными системами серии RAM bus и другими компонентами, рассчитанными на ширину шкафа 400 мм. Монтаж осуществляется путем фиксации в специальные направляющие или крепежные отверстия корпуса шкафа. Перфорированная поверхность позволяет гибко регулировать положение шин и использовать различные варианты крепления болтами или хомутами. Установка требует соблюдения шага между точками крепления, указанного в техдокументации производителя.

Безопасность и стандарты

Изолятор соответствует требованиям к электроизоляционным материалам для высокотоковых цепей. Конструкция обеспечивает достаточное расстояние утечки и пробивную прочность при напряжении до 1000 В переменного тока. Серия RAM bus прошла сертификацию в рамках системы качества ISO 9001 и соответствует ГОСТ Р 50030.2–2010 (IEC 60947-2).

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от массивных медных или алюминиевых шин
• Перфорация позволяет легко адаптировать расположение шин под конкретную схему
• Стандартная ширина 400 мм гарантирует совместимость с большинством типовых шкафов
• Четыре полюса обеспечивают равномерное распределение тока и минимизируют тепловые потери
• Изготовлен из термостойкого материала, устойчивого к воздействию дуги и перегрева

Ограничения применения

• Не предназначена для использования вне закрытых распределительных устройств - не имеет защиты IP выше IP20
• Не рекомендуется применять в условиях повышенной влажности, запыленности или агрессивной среды без дополнительной герметизации
• Не подходит для шкафов шириной менее 400 мм - физически не поместится
• Требует обязательного контроля затяжки крепежа: недостаточный момент - риск вибраций, избыточный - трещины в изоляторе

Примеры использования

• Фиксация шин в ячейках КРУ-10/0,4 с четырьмя полюсами
• Подключение воздушных автоматов типа ABB SACE, Schneider Masterpact, Siemens 3WL через сборные шины
• Сборка распределительных щитов в промышленных цехах, где требуется модульная и масштабируемая система шин
• Замена поврежденных изоляторов в существующих шкафах серии RAM bus

Практические советы

• Перед монтажом проверьте соответствие ширины шкафа - 400 мм - и наличие мест крепления в корпусе
• Используйте только болты и гайки, указанные в документации DKC; не применяйте самонарезающие винты
• При многократном обслуживании следите за состоянием перфораций - износ отверстий снижает надежность крепления
• При использовании в параллельных цепях убедитесь, что все четыре полюса нагружены одинаково - перекос тока вызывает перегрев
• Изолятор опорный перфорированный 400мм не является заменителем изолирующих пластин - он лишь фиксирует шины, но не обеспечивает изоляцию между фазами
