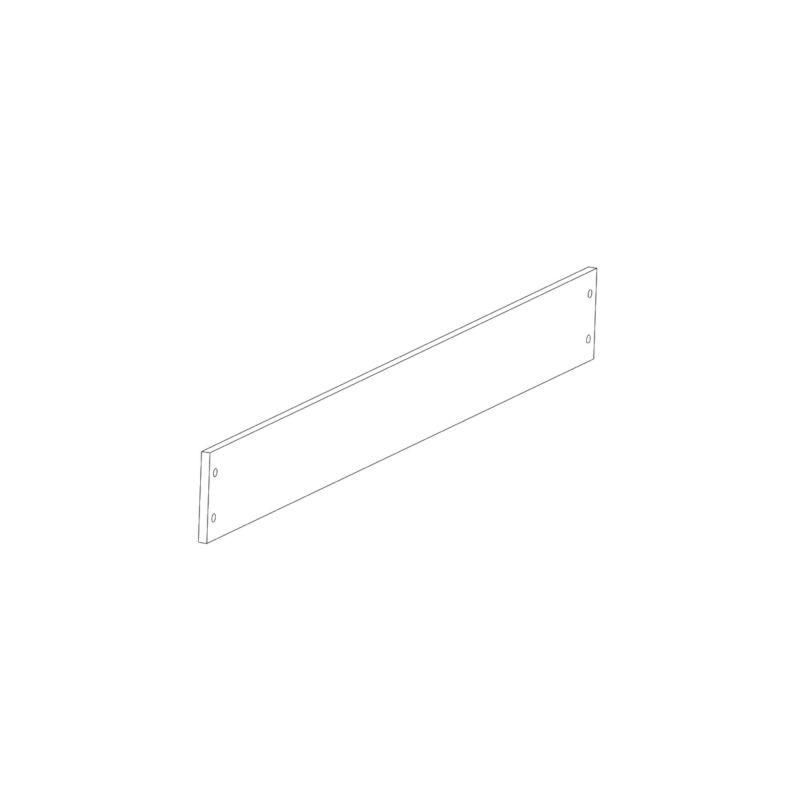

Изолятор опорный перфорированный, 600мм, 1шт | R5BBSD06 DKC ДКС

Изолятор опорный перфорированный 600мм от DKC (ДКС), артикул r5bbsd06, предназначен для надежной фиксации шин в распределительных устройствах шириной 600 мм. Этот элемент из серии RAM bus обеспечивает электрическую изоляцию и механическую устойчивость сборных шин в системах с высокими токами.

Назначение и область применения

Изолятор опорный перфорированный 600мм используется для крепления вертикальных сборных шин в шкафах автоматических выключателей. Он служит связующим звеном между силовыми шинами и конструкцией шкафа, предотвращая случайные замыкания и обеспечивая жесткую фиксацию даже при больших нагрузках. Применяется в распределительных щитах средней и большой мощности, особенно там, где требуется компактная и надежная организация шинопровода.

Технические характеристики

• Тип изделия: изолятор опорный перфорированный
• Максимальный рабочий ток: 6300 А
• Количество полюсов: 4
• Рабочая ширина установки: 600 мм
• Серия: RAM bus (DKC)
• Артикул: r5bbsd06

Перфорированная конструкция позволяет легко крепить изолятор к стенкам шкафа с помощью болтов или заклепок. Высокий уровень токовой нагрузки делает его подходящим для промышленных систем с большими потребностями в энергии.

Совместимость и монтаж

Изолятор опорный перфорированный 600мм совместим с шинопроводами серии RAM bus от DKC. Установка выполняется на боковые стенки шкафа шириной 600 мм. Для монтажа используются стандартные крепежные отверстия в перфорации. Рекомендуется соблюдать равномерную нагрузку на все четыре полюса, чтобы избежать деформации. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляционным материалам для распределительных устройств до 1000 В переменного тока. Произведено из термостойкого диэлектрика, устойчивого к нагреву от длительной работы под нагрузкой. Нет открытых проводящих частей - исключен риск поражения током при нормальной эксплуатации.

Преимущества

• Высокая токовая нагрузка - до 6300 А, что покрывает большинство промышленных задач
• Четыре полюса позволяют организовать трехфазную систему + PE/N без дополнительных элементов
• Перфорация упрощает быстрый и гибкий монтаж в любых типах шкафов шириной 600 мм
• Совместимость с сериями RAM bus гарантирует точное соответствие по размерам и контактам
• Устойчив к вибрациям и механическим воздействиям в условиях производства

Ограничения применения

• Не предназначена для горизонтального расположения шин - только вертикальная установка
• Не рекомендуется использовать вне шкафов шириной 600 мм - не обеспечивается нужная жесткость крепления
• Не подходит для систем выше 1000 В - максимальное напряжение не указано и не гарантировано
• Не рассчитана на постоянное погружение в жидкости или работу во взрывоопасных зонах

Примеры использования

• Шкафы автоматических выключателей в цехах металлургии и машиностроения
• Распределительные пункты на заводах с крупными двигателями и конвейерами
• Системы бесперебойного питания (UPS) с высокой емкостью
• Энергоцентры в объектах ЖКХ и коммунального хозяйства

Практические советы

• Проверьте перед монтажом, что ширина вашего шкафа точно составляет 600 мм - отклонение более +-5 мм снижает надежность крепления
• Используйте только болты с плоской головкой и шайбы, чтобы не повредить поверхность изолятора
• Не затягивайте крепеж слишком сильно - это может вызвать трещины в диэлектрике
• При использовании нескольких изоляторов r5bbsd06 в одном шкафу - располагайте их с одинаковым шагом для равномерного распределения нагрузки
• После монтажа проведите визуальный осмотр: убедитесь, что шины не касаются корпуса шкафа и находятся строго в центре изолятора
