Изолятор С4-80-II-УХЛ1 | 113198 КЭАЗ

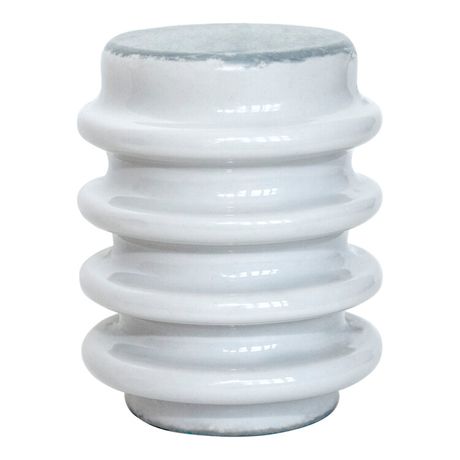

Изолятор С4-80-II-УХЛ1 - это высоконадёжная изолирующая деталь, предназначенная для фиксации токоведущих элементов в распределительных устройствах и силовых цепях. Произведённый КЭАЗ, артикул 113198, обеспечивает устойчивую изоляцию даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Изолятор С4-80-II-УХЛ1 используется для механического крепления и электрической изоляции проводников, шин и других токоведущих частей в электрических аппаратах. Применяется в комплектных распределительных устройствах (КРУ), щитах управления, силовых пультах и другом оборудовании, где требуется надёжная изоляция при напряжении до 1000 В переменного тока.

Технические характеристики

• Модель: С4-80-II-УХЛ1
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 113198
• Климатическое исполнение: УХЛ1 - предназначена для работы в помещениях с умеренным и холодным климатом, допускает влажность до 95% при +25 C
• Материал: фарфор - обладает высокой механической прочностью и стабильными диэлектрическими свойствами
• Номинальное напряжение: до 1000 В AC
• Стандарт: соответствует ГОСТ 15150-69 (для изделий УХЛ1)

Совместимость и монтаж

Изолятор С4-80-II-УХЛ1 имеет стандартную форму с одним крепёжным отверстием в основании. Подходит для установки на металлические пластины, рамы и стенки корпусов с помощью болтов М8. Диаметр посадочного отверстия - 8 мм. Для правильного монтажа необходимо соблюдать момент затяжки не более 10 Нм - превышение может вызвать трещины в фарфоре. Не рекомендуется использовать с гибкими многожильными проводами без предварительной фиксации в клеммах - нагрузка на сам изолятор должна быть исключительно механическая, а не тянущая.

Безопасность и стандарты

Изолятор С4-80-II-УХЛ1 изготовлен в соответствии с требованиями ГОСТ 15150-69 и ГОСТ 19734-74 для изоляционных изделий. Обеспечивает класс защиты IP00 - не защищён от прямого контакта с токоведущими частями, поэтому должен использоваться только внутри закрытых корпусов. Соответствует нормам безопасности для оборудования до 1000 В.

Преимущества

• Высокая механическая прочность фарфоровой конструкции - выдерживает значительные нагрузки без деформаций
• Стабильные диэлектрические свойства при колебаниях температуры и влажности
• Долгий срок службы благодаря устойчивости к старению материала
• Совместимость с большинством типов крепёжа и стандартных распределительных устройств

Ограничения применения

• Не применяется вне помещений - не рассчитана на воздействие прямого солнечного света, осадков или агрессивных сред
• Не подходит для напряжений выше 1000 В - риск пробоя изоляции
• Фарфор хрупкий - возможна поломка при ударах, падении или неправильном монтаже
• Запрещено применение в местах с постоянными вибрациями без демпфирования - может возникнуть микротрещина

Примеры использования

• Крепление медных шин в ячейках КРУ-10/0,4
• Фиксация выводов автоматических выключателей в щитах управления
• Изолирование клеммных групп в пультах управления станками
• Установка в распределительных пунктах на объектах пищевой промышленности с высокой влажностью

Практические советы

• Перед установкой проверьте поверхность крепления - она должна быть ровной, без зазубрин и острых кромок, которые могут повредить фарфор
• Используйте шайбы под головку болта - они равномерно распределяют нагрузку и снижают риск растрескивания
• При замене изолятора С4-80-II-УХЛ1 убедитесь, что новый экземпляр имеет тот же артикул 113198 - отличаются только по размерам и несовместимы
• Храните изделия в сухом месте, избегая резких перепадов температуры - это предотвращает внутренние напряжения в материале
