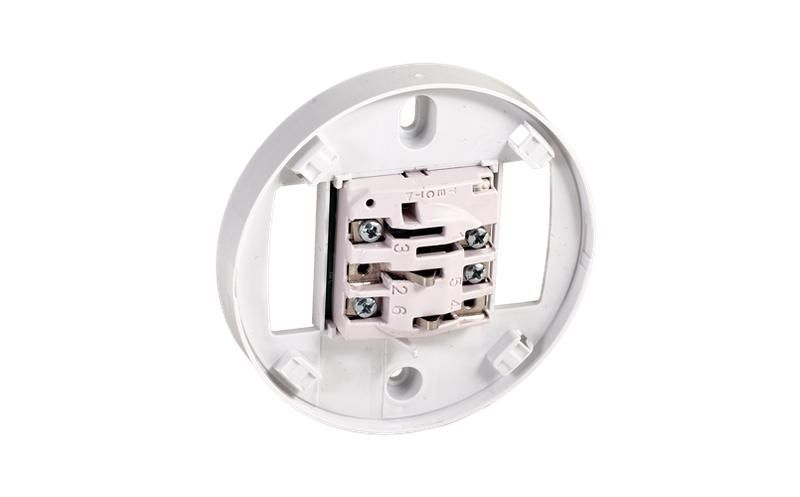

Изолятор шлейфа базовый ИЗ-1Б-R3 L1.42 от компании Рубеж - это адресное устройство для защиты и локализации коротких замыканий в адресных линиях связи систем пожарной сигнализации. Он обеспечивает автономную работу извещателя, установленного на нём, даже при повреждении участка линии, и занимает один адрес в сети. Применяется исключительно с извещателями серии R3.

Назначение и область применения

ИЗ-1Б-R3 L1.42 используется в адресных линиях связи (АЛС) систем пожарной сигнализации для защиты от последствий короткого замыкания. Устройство разрывает повреждённый сегмент линии, предотвращая отказ всей системы. При этом извещатель, закреплённый на изоляторе, продолжает работать - он остаётся подключённым к прибору через исправную часть линии.

Подходит для монтажа на несущих конструкциях рядом с адресными извещателями: ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Не предназначен для самостоятельного использования - требует подключения к контроллеру Рубеж.

Технические характеристики

• Максимальное сопротивление изоляции при КЗ: до 4 кОм
• Максимально допустимое сопротивление защищаемого участка АЛС: 50 Ом (между изоляторами, изолятором и прибором, изолятором и концом линии)
• Питание: от адресной линии связи (без внешнего источника)
• Габариты: соответствует базовому основанию W1.02
• Цвет: белый
• Индикация: светодиодный индикатор состояния
• Функция тестирования: кнопка TEST для проверки связи и задания адреса
• Адресация: занимает один адрес в АЛС

Совместимость и монтаж

ИЗ-1Б-R3 L1.42 совместим только с извещателями серии R3 от Рубеж. Подключение осуществляется напрямую к клеммам входа и выхода адресной линии связи. Монтаж выполняется на несущей конструкции с использованием базового основания W1.02 - физически совпадает с посадочным местом извещателя.

Перед первым запуском необходимо:

• Установить изолятор на место;
• Нажать кнопку TEST для активации и автоматического присвоения адреса;
• Проверить состояние индикатора - горящий световой сигнал означает корректную связь с прибором.

Не используйте кабель сечением менее 0,5 мм2 при установке более 25 изоляторов в одной линии - это снижает надёжность связи.

Безопасность и стандарты

ИЗ-1Б-R3 L1.42 соответствует требованиям к адресным устройствам систем пожарной сигнализации, применяемым в России. Произведён в соответствии с техническими условиями Рубеж. Сертификация по ГОСТ Р 53325 и ГОСТ Р 53319 подтверждается документацией производителя.

Преимущества

• Автоматический разрыв цепи при КЗ - предотвращает отключение всей линии
• Сохранение работоспособности извещателя, установленного на изоляторе
• Чёткая локализация места повреждения: прибор Рубеж получает адрес изолятора и номер сегмента
• Автоматическое восстановление работы после устранения КЗ - не требуется ручная перезагрузка
• Встроенная кнопка TEST упрощает диагностику и настройку без дополнительного оборудования

Ограничения применения

• Не работает без подключения к прибору Рубеж - не является автономным устройством
• Не совместим с извещателями других серий (например, R2, R1, non-R3)
• Максимальное сопротивление участка АЛС - 50 Ом; превышение вызывает сбои связи
• При числе изоляторов >25 требуется кабель 0,5 мм2 - меньшее сечение недопустимо
• Не предназначен для защиты силовых цепей - только для слаботочных АЛС

Примеры использования

• На лестничной клетке: изолятор установлен рядом с извещателем, чтобы при КЗ в проводе к соседней квартире не отключилась вся линия на этаже
• В длинном коридоре здания: несколько ИЗ-1Б-R3 L1.42 разделяют линию на сегменты - при КЗ в одном конце система продолжает работать на другом
• В кольцевой АЛС: два изолятора фиксируют повреждённый участок между собой - все остальные извещатели остаются в работе

Практические советы

• Перед монтажом всегда проверяйте сопротивление линии - превышение 50 Ом приведёт к потере связи с прибором
• При установке более 25 изоляторов используйте кабель 0,5 мм2 - экономия на сечении может привести к сбоям
• Не путайте ИЗ-1Б-R3 L1.42 с обычными изоляторами - это адресное устройство, которое требует присвоения адреса
• При диагностике неисправности: сначала проверьте индикатор на изоляторе - если он не горит, проблема в связи с прибором, а не в КЗ
• При замене изолятора - обязательно выполните процедуру TEST заново, чтобы новый экземпляр получил правильный адрес
