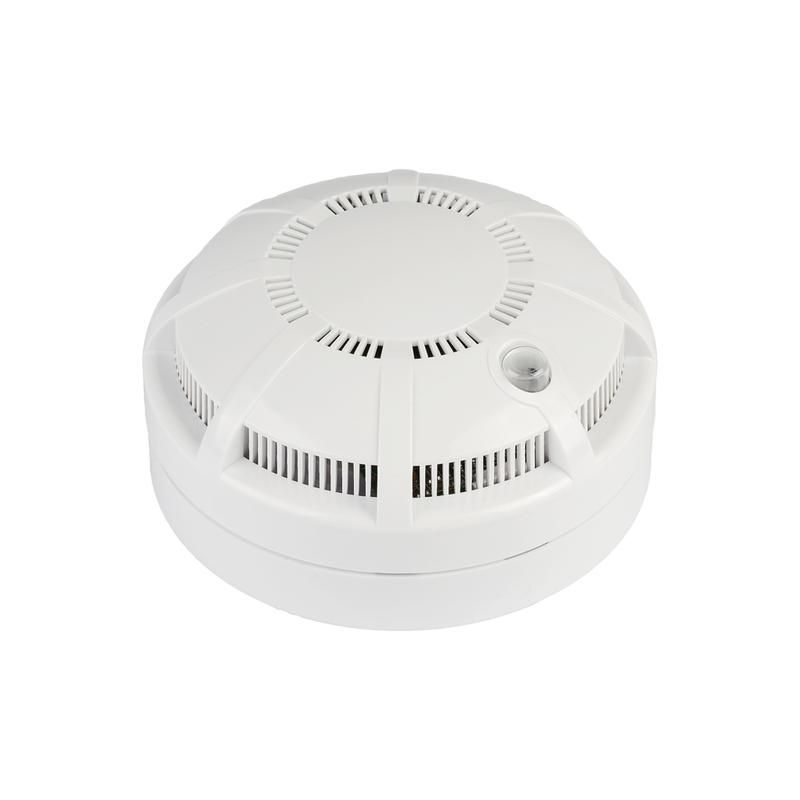

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64-R3 без б/о Рубеж Rbz-337936

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64-R3 без батареи - это устройство для раннего обнаружения дыма в системах автоматической пожарной сигнализации. Он работает от постоянного тока 24–36 В через двухпроводную адресно-аналоговую линию (АЛС) и требует подключения к базовому основанию. Бренд Рубеж выпускает эту модель как часть надёжной серии извещателей, предназначенных для стационарной установки в зданиях с централизованной системой контроля.

Назначение и область применения

Извещатель ИП 212-64-R3 без батареи используется для обнаружения продуктов горения в воздухе за счёт оптического принципа работы. Он применяется в системах пожарной безопасности объектов: офисах, жилых домах, торговых центрах, складах, производственных помещениях. Устройство не предназначено для автономной работы - питание и передача сигналов происходят исключительно через адресно-аналоговую линию (АЛС) от прибора управления Рубеж.

Технические характеристики

• Принцип работы: оптический - обнаружение дыма по рассеиванию света внутри дымовой камеры;
• Напряжение питания: 24–36 В постоянного тока (DC);
• Основной источник питания: внешняя сеть через АЛС, внутренней батареи нет;
• Диаметр корпуса: 94 мм;
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды и пыли в виде оседающих потоков;
• Монтаж: поверхностный - крепится только через базовое основание;
• Индикация: светодиод показывает нормальный режим, тревогу и неисправность;
• Связь: двухпроводная АЛС, адресно-аналоговая система;
• Цвет: белый - сочетается с большинством интерьеров.

Совместимость и монтаж

Извещатель ИП 212-64-R3 без батареи не имеет собственного крепления - он требует установки на одно из базовых оснований. Выбор основания зависит от типа поверхности и требований к экранированию:

• На несущие конструкции: W1.02 (без экрана), W1.03 (с контактами для экрана кабеля);
• На подвесной потолок: W2.02 (без экрана), W2.03 (с контактом для экрана);
• С встроенным изолятором: ИЗ-1Б-R3 L1.42 - обеспечивает отказоустойчивость АЛС при КЗ.

Разъёмное соединение позволяет менять извещатель без демонтажа основания. Круговые контакты дают возможность поворачивать устройство на основе без учёта ориентации проводов. При использовании ИЗ-1Б-R3 L1.42 извещатель занимает два адреса в контроллере Рубеж - один для самого датчика, второй - для изолятора.

Безопасность и стандарты

Устройство соответствует требованиям российских нормативов для средств пожарной сигнализации. Отсутствие батареи снижает риск самопроизвольного срабатывания из-за её разрядки. IP40 обеспечивает безопасность в условиях сухих помещений, но не допускает установку в сырых, пыльных или открытых зонах. Нет реакции на свет, влагу или пламя - что минимизирует ложные срабатывания.

Преимущества

• Автоматическая компенсация запыленности дымовой камеры - снижает частоту ложных срабатываний при долгой эксплуатации;
• Гибкая совместимость с несколькими типами базовых оснований - можно выбрать решение под конкретную конструкцию перекрытия;
• Обратная совместимость с приборами Рубеж - не требует замены системы при модернизации;
• Возможность тестирования с помощью кнопки или оптического тестера ОТ-1 - диагностика без снятия устройства;
• Отказоустойчивость при использовании ИЗ-1Б-R3 L1.42 - линия остаётся рабочей даже при КЗ на одном участке.

Ограничения применения

• Не работает автономно - обязательно требуется подключение к АЛС с прибором Рубеж;
• IP40 не защищает от влаги - нельзя устанавливать в ванных комнатах, на улице, в сырых цехах;
• Нет встроенного резервного питания - при отключении сети извещатель выйдет из строя до восстановления питания;
• Требуется точное соответствие базового основания - неверный выбор приведёт к невозможности монтажа или сбою связи;
• При использовании ИЗ-1Б-R3 L1.42 расходуются два адреса в контроллере - важно учитывать при проектировании системы.

Примеры использования

• Офисное здание: монтаж на гипсокартонный потолок с основанием W2.02 - минимальная видимость, быстрый доступ для обслуживания;
• Производственный цех: установка на бетонную плиту с W1.03 - защита от помех, подключение экранированного кабеля;
• Жилой комплекс: применение с ИЗ-1Б-R3 L1.42 - гарантия сохранения связи в случае пробоя на линии;
• Складские помещения: использование с W1.02 - экономия бюджета, когда нет требований к экранированию.

Практические советы

• Перед закупкой проверьте, какие базовые основания уже установлены в проекте - ИП 212-64-R3 без батареи не работает без них;
• Если есть риск КЗ в линии АЛС - выбирайте ИЗ-1Б-R3 L1.42, несмотря на двойной адрес; это повысит надёжность всей системы;
• При монтаже на подвесной потолок используйте только W2.XX - другие основания не подходят по механической нагрузке;
• Проверяйте полярность при подключении к АЛС - хотя разъём несимметричен, ошибки возможны при неквалифицированной работе;
• Планово протестируйте извещатель каждые 6 месяцев с помощью ОТ-1 - особенно в местах с высокой запылённостью.
