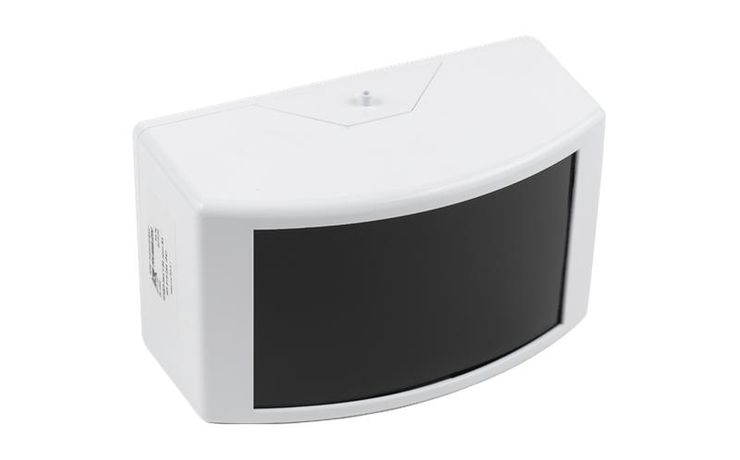

Извещатель пожарный дымовой линейный ИПДЛ-264/1-50-R3 (ИП 212-264). Адресная система. - Rbz-342260 Рубеж Rbz-283800

Извещатель пожарный дымовой линейный ИПДЛ-264/1-50-R3 ИП 212-264 — это адресное оптическое устройство от бренда Рубеж, предназначенное для раннего выявления дыма в больших открытых помещениях. Работает в составе адресной системы пожарной автоматики, использует технологию линейного контроля с отражателем и передаёт данные по одной адресной линии связи.

Назначение и область применения

ИПДЛ-264/1-50-R3 ИП 212-264 применяется для обнаружения дыма в помещениях с высокими потолками и большими свободными площадями, где классические точечные извещатели неэффективны. Устройство создаёт невидимый инфракрасный луч между собой и отражателем, установленным напротив. При появлении дыма луч затухает — это регистрируется как сигнал «Пожар». Подходит для установки в ангарах, складах, торговых центрах, спортивных комплексах, производственных залах и других объектах с открытыми пространствами.

Технические характеристики

• Тип извещателя: дымовой линейный, оптический
• Принцип работы: измерение затухания инфракрасного луча
• Тип подключения: адресный, кабельный
• Напряжение питания: 24–36 В постоянного тока (DC)
• Способ монтажа: поверхностный
• Степень защиты: IP40 — защита от крупных частиц, но не от воды и пыли
• Диапазон рабочих температур: от -10 °C до +50 °C
• Максимальная дальность действия: 50 метров (между излучателем и отражателем)
• Индикатор состояния: есть (визуальное отображение работоспособности)
• Материал корпуса: пластик, белый цвет
• Исполнение: базовое

Совместимость и монтаж

ИПДЛ-264/1-50-R3 ИП 212-264 работает исключительно в адресных системах пожарной безопасности компании Рубеж. Для корректной работы требуется:

• Прибор приемно-контрольный и управление (ППКОПУ) серии «Рубеж-2ОП» прот. R3;
• Или контроллеры адресных устройств «Рубеж-КАУ1» / «Рубеж-КАУ2» прот. R3.

Монтаж выполняется поверхностью: извещатель крепится на стену или потолок, отражатель — на противоположную сторону охраняемой зоны. Обязательно соблюдение расстояния до 50 м между блоками. Кабельное подключение происходит по адресной линии связи (АЛС): один извещатель занимает один адрес в системе. Настраивается через программное обеспечение ППКОПУ, не требует механической регулировки после установки.

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов для адресных систем пожарной автоматики. Сертифицировано для использования в системах, соответствующих ГОСТ Р 53325 и ГОСТ Р 53326. Отсутствие защиты от влаги (IP40) делает его непригодным для установки во влажных, сырых или наружных условиях. Не предназначено для взрывоопасных зон.

Преимущества

• Обеспечивает надёжное обнаружение дыма в широких и высоких пространствах, где точечные извещатели не срабатывают своевременно.
• Один прибор заменяет несколько точечных датчиков — снижает количество оборудования и сложность монтажа.
• Адресная система позволяет точно определить местоположение срабатывания — важна для быстрого реагирования.
• Автоматическая калибровка при запуске системы минимизирует необходимость ручной настройки.
• Встроенный индикатор позволяет оперативно проверить работоспособность устройства без специнструментов.

Ограничения применения

• Не допускается установка в помещениях с частыми перепадами температуры ниже -10 °C или выше +50 °C.
• IP40 не обеспечивает защиту от влаги — нельзя использовать в сырых, паровых или наружных зонах.
• Требуется обязательная установка отражателя на расстоянии до 50 м — невозможна работа без него.
• Совместим только с контроллерами и ППКОПУ Рубеж версии R3 — не работает с другими системами, даже аналогичными.
• Не рекомендован для помещений с активным движением воздуха (сильные вентиляторы, воздушные завесы), так как это может искажать распространение дыма.

Примеры использования

• Складские комплексы с высокими стеллажами и большой площадью хранения.
• Производственные цеха с оборудованием, генерирующим тепло и возможные очаги возгорания.
• Торговые залы с высокими сводами и открытыми зонами продаж.
• Спортивные арены, выставочные центры, автосалоны.
• Логистические терминалы и зоны погрузки/разгрузки.

Практические советы

• Перед монтажом обязательно проверьте прямую видимость между извещателем и отражателем — никаких препятствий (оборудование, шланги, тросы) не должно попадать в луч.
• При установке на потолке учтите, что отражатель должен находиться на той же высоте — иначе угол луча будет нарушен.
• Для долговечности избегайте установки рядом с источниками тепла, вентиляционными решётками или окнами, где возможны сквозняки.
• При первом запуске системы выполните калибровку в режиме «чистой среды» — без дыма и пыли — чтобы избежать ложных срабатываний.
• Запомните: ИПДЛ-264/1-50-R3 — это модель на 50 м. Если нужна большая зона — выбирайте ИПДЛ-264/1-75-R3 или ИПДЛ-264/1-100-R3.
• Артикулы rbz-283800 и rbz-342260 — это два варианта одного продукта; различаются лишь партией или комплектацией, функционально идентичны.
