Извещатель пожарный дымовой линейный ИПДЛ-264/2-150-R3 (ИП 212-264/30). Адресная система. - Rbz-342262 Рубеж Rbz-283818

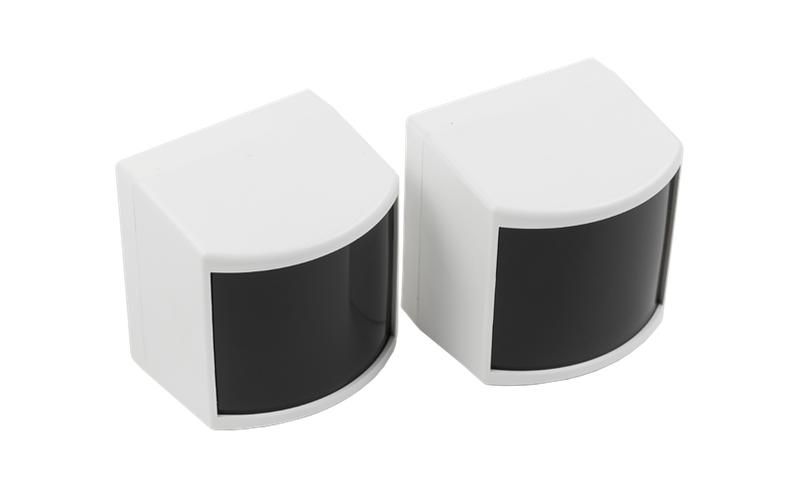

Извещатель пожарный дымовой линейный ИПДЛ-264/2-150-R3 (ИП 212-264/30) адресная система — это оптический дымовой извещатель для линейного контроля больших открытых пространств, работающий в составе адресной системы пожарной безопасности бренда Рубеж. Устройство использует отражатель для создания замкнутого оптического контура и передаёт данные по адресной линии связи, занимая один уникальный адрес в системе.

Назначение и область применения

Извещатель пожарный дымовой линейный ИПДЛ-264/2-150-R3 (ИП 212-264/30) адресная система предназначен для обнаружения дыма в помещениях с высокими потолками или большими свободными площадями, где установка точечных извещателей неэффективна. Подходит для использования в ангарах, складах, торговых центрах, выставочных залах, спортивных сооружениях и других объектах с протяжёнными зонами контроля. Работает исключительно в паре с отражателем и в составе адресной системы пожарной автоматики Рубеж.

Технические характеристики

• Тип извещателя: линейный дымовой, оптический принцип действия
• Напряжение питания: 24–36 В постоянного тока (DC)
• Диапазон рабочих температур: от –10 °C до +50 °C
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, без защиты от воды
• Способ монтажа: поверхностный — крепится на стену или потолок
• Максимальная дальность действия: 150 метров (между излучателем и отражателем)
• Индикация: светодиодный индикатор состояния (работа, тревога, неисправность)
• Материал корпуса: пластик белого цвета
• Тип подключения: адресная линия связи (АЛС), питание и передача данных по одному кабелю
• Занимаемый адрес: один адрес в системе

Совместимость и монтаж

Извещатель пожарный дымовой линейный ИПДЛ-264/2-150-R3 (ИП 212-264/30) адресная система совместим только с контроллерами и приборами Рубеж версии прот.R3: ППКОПУ 011249-2-1 «Рубеж-2ОП», «Рубеж-КАУ1» и «Рубеж-КАУ2». Для работы требуется обязательное использование внешнего отражателя, устанавливаемого на противоположной стороне контролируемой зоны. Монтаж выполняется на поверхность — крепление происходит с помощью кронштейнов, входящих в комплект. Кабель подводится к терминалам на корпусе извещателя. Обязательно соблюдать перпендикулярность оси излучателя и отражателя, чтобы обеспечить минимальное затухание сигнала.

Безопасность и стандарты

Извещатель соответствует требованиям российских нормативов для систем пожарной сигнализации. Применяется в составе адресных систем, сертифицированных в соответствии с ГОСТ Р 53325 и другими действующими стандартами. Отсутствие защиты от влаги (IP40) требует установки в сухих помещениях без воздействия конденсата и прямого попадания воды.

Преимущества

• Обнаруживает дым на значительном удалении — до 150 м — без необходимости установки множества точечных извещателей
• Адресная система позволяет точно определить местоположение срабатывания — каждый извещатель имеет уникальный номер
• Один кабель решает задачи и питания, и передачи данных — снижает сложность проводки
• Интеграция с экосистемой Рубеж обеспечивает надёжную работу и диагностику через ППКОПУ
• Индикатор на корпусе даёт визуальную информацию о состоянии устройства без доступа к пульту

Ограничения применения

• Не работает без отражателя — обязательно требуется установка двухкомпонентной системы
• Не допускается применение в условиях повышенной запылённости, тумана, пара или дымообразования от технологических процессов — возможны ложные срабатывания
• Не предназначен для установки во влажных, наружных или взрывоопасных зонах — степень защиты IP40 не обеспечивает защиту от влаги
• Требуется регулярная проверка чистоты оптических окон излучателя и отражателя — загрязнение снижает чувствительность
• Не совместим с системами других производителей — только с оборудованием Рубеж прот.R3

Примеры использования

• Складские ангары с высокими потолками и широкими проходами
• Выставочные залы и торговые центры с открытыми зонами
• Производственные участки с длинными конвейерными линиями
• Автомобильные парковки и гаражные комплексы
• Спортивные арены и зрелищные площадки

Практические советы

• Перед монтажом проведите тестовый замер расстояния между излучателем и отражателем — реальная дальность должна быть меньше 150 м, чтобы сохранить запас чувствительности
• Избегайте установки рядом с вентиляционными каналами, светильниками с ярким ИК-излучением или движущимися предметами, которые могут мешать лучу
• Чистите оптические элементы извещателя и отражателя не реже одного раза в 6 месяцев — особенно в пыльных помещениях
• При настройке системы убедитесь, что отражатель идеально выставлен по углу — даже небольшое смещение снижает эффективность
• Используйте только оригинальные отражатели Рубеж — совместимые аналоги могут давать некорректную реакцию
• Проверьте соответствие версии протокола (R3) всех компонентов системы — несовпадение версий приведёт к отказу связи
