Извещатель пожарный дымовой линейный ИПДЛ-264/1-75-R3 (ИП 212-264/10) (версия ПО: 2.2) Рубеж Rbz-342261 Rbz-283806

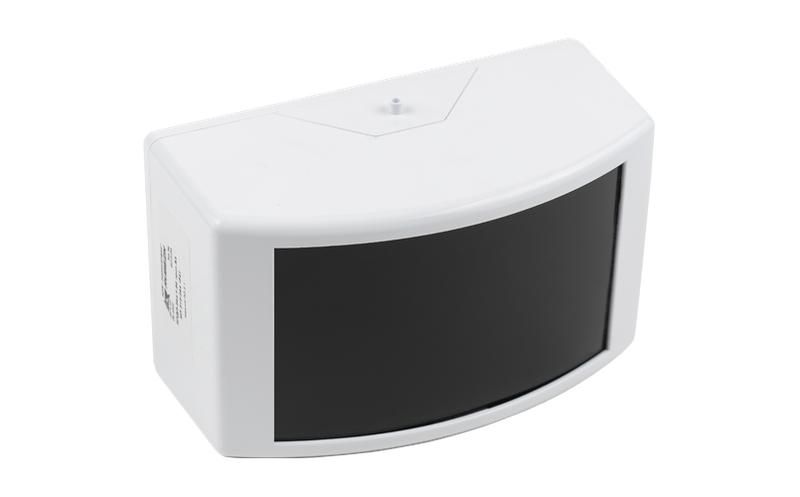

Извещатель пожарный дымовой линейный ИПДЛ-264/1-75-R3 (ИП 212-264/10) — это адресное оптическое устройство от бренда Рубеж, предназначенное для раннего выявления дыма в больших открытых помещениях. Работает в составе адресной системы пожарной автоматики, использует технологию линейного контроля с отражателем. Артикулы rbz-283806 и rbz-342261 соответствуют этой модели.

Назначение и область применения

ИПДЛ-264/1-75-R3 используется для обнаружения дыма в помещениях с высокими потолками или большими свободными площадями, где классические точечные извещатели неэффективны. Подходит для установки в ангарах, складах, торговых центрах, спортивных комплексах, вокзалах и производственных зонах. Устройство работает исключительно в связке с адресными системами пожарной безопасности Рубеж — ППКОПУ 011249-2-1 «Рубеж-2ОП» или контроллерами «Рубеж-КАУ1» / «Рубеж-КАУ2» версии R3.

Технические характеристики

• Тип извещателя: линейный дымовой, оптический принцип действия
• Питание: постоянный ток (DC), 24–36 В, подключение по адресной линии связи (АЛС)
• Максимальная дальность между излучателем и отражателем: 75 метров
• Рабочая температура: от –10 °C до +50 °C
• Степень защиты: IP40 — защита от крупных частиц пыли, но не от воды и брызг
• Индикация: светодиодный индикатор состояния (работа, тревога, неисправность)
• Исполнение: базовое, белый пластиковый корпус
• Версия ПО: 2.2
• Тип подключения: адресный, занимает один адрес в системе

Совместимость и монтаж

ИПДЛ-264/1-75-R3 — это двухкомпонентная система: сам извещатель (объединяет излучатель и приёмник) и внешний отражатель, который устанавливают напротив на противоположной стене. Монтаж поверхностный — устройства крепятся к стене или потолку с помощью кронштейнов, входящих в комплект. Отражатель монтируется точно напротив извещателя, чтобы оптический луч проходил без перекосов. Обязательно соблюдайте расстояние 75 м — превышение недопустимо. Для настройки требуется программируемый контроллер Рубеж с поддержкой версии R3. Нельзя использовать с другими системами, даже аналогичными.

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов для адресных систем пожарной сигнализации. Сертифицировано для применения в объектах с повышенными требованиями к надежности. IP40 не обеспечивает защиту от влаги — запрещено использование во влажных, сырых или outdoor-объектах без дополнительной защиты корпуса.

Преимущества

• Обнаружение дыма на большой дистанции — до 75 м — без необходимости ставить множество точечных извещателей
• Адресная система позволяет точно определить местоположение срабатывания — каждый извещатель имеет уникальный адрес
• Устойчив к ложным срабатываниям от пыли и света благодаря алгоритму сравнения уровня затухания сигнала
• Простая диагностика: индикатор показывает состояние в реальном времени
• Экономия на проводке: питание и данные передаются по одной линии

Ограничения применения

• Не применяется в условиях влажности, дождя, снега — IP40 не защищает от жидкости
• Запрещена установка там, где возможны механические помехи на пути луча (движущиеся предметы, грузовые краны, частые вентиляторы)
• Требуется идеальная прямолинейность между излучателем и отражателем — допуск на угол отклонения менее 1°
• Не работает без совместимого контроллера Рубеж версии R3 — нельзя подключить к другим системам
• Не рекомендован для помещений с сильными воздушными потоками, которые могут рассеивать дым до достижения луча

Примеры использования

• Складские помещения с высокими стеллажами — контроль над всей зоной одним устройством
• Автомобильные парковки с многоуровневыми этажами
• Выставочные залы и конференц-залы с большими окнами и высокими потолками
• Производственные цеха с оборудованием, создающим тепло, но требующие быстрого обнаружения именно дыма

Практические советы

• Перед монтажом проверьте прямую видимость между извещателем и отражателем — никаких препятствий!
• Настройка должна выполняться только после завершения всех работ — когда все объекты на пути луча уже установлены
• Часто забывают, что отражатель тоже нуждается в периодической очистке — продувайте его воздухом каждые 3–6 месяцев
• При замене отражателя обязательно используйте оригинальную модель от Рубеж — несовместимые элементы дают ложные срабатывания
• Для сложных помещений с несколькими зонами — используйте несколько ИПДЛ-264/1-75-R3 вместо одного, чтобы избежать “мертвых зон”
