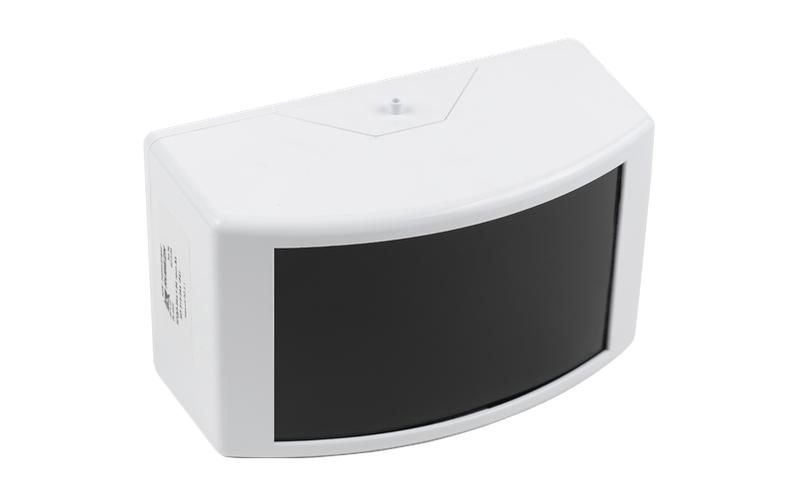

Извещатель пожарный дымовой линейный ИПДЛ–264/1-100-R3 (ИП 212-264/20) Рубеж Rbz-342259

Извещатель пожарный дымовой линейный ИПДЛ–264/1-100-R3 (ИП 212-264/20) от бренда Рубеж - это оптический линейный детектор, предназначенный для раннего выявления дыма в больших открытых помещениях. Устройство работает в составе адресной системы пожарной безопасности с контроллерами Рубеж-КАУ и приборами ППКОПУ, использует одну адресную линию связи и передаёт сигнал тревоги при снижении интенсивности инфракрасного луча.

Назначение и область применения

ИПДЛ–264/1-100-R3 применяется для контроля зон с большой протяжённостью, где установка точечных извещателей неэффективна. Подходит для помещений с высокими потолками: ангары, склады, торговые центры, автобусные парки, производственные halls, спортивные сооружения. Обеспечивает надёжное обнаружение дыма на расстоянии до 100 метров между излучателем и отражателем. Работает исключительно в связке с адресными системами Рубеж - ППКОПУ 011249-2-1 и контроллерами Рубеж-КАУ1/2 версии R3.

Технические характеристики

• Принцип работы: оптический - основан на измерении затухания инфракрасного луча
• Максимальное расстояние между излучателем и отражателем: 100 м
• Напряжение питания: 24…36 В постоянного тока (DC)
• Способ монтажа: поверхностный - крепится на стену или потолок
• Степень защиты: IP41 - защита от капель воды, падающих сверху, и твёрдых частиц >1 мм
• Индикация состояния: есть - светодиод показывает работу и тревогу
• Тип питания: питание от сети через адресную линию связи (АЛС)
• Цвет корпуса: белый
• Адресация: одноканальный - занимает один адрес в системе

Совместимость и монтаж

ИПДЛ–264/1-100-R3 требует обязательного использования с контроллерами Рубеж-КАУ1/R3, Рубеж-КАУ2/R3 и прибором ППКОПУ 011249-2-1 «Рубеж-2ОП». Без этих компонентов устройство не функционирует. Монтаж выполняется в два этапа:

• На одной стороне зоны крепится корпус извещателя с излучателем и приёмником;
• На противоположной стороне - отражатель (не входит в комплект, выбирается отдельно по типу и классу).

Обязательно соблюдайте перпендикулярность оси луча и плоскости отражателя. Кабель подключения - двухпроводной, по шлейфу АЛС. Напряжение подаётся через контроллер, самостоятельное питание невозможно.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ Р 53325-2012 и нормами пожарной безопасности РФ. Соответствует требованиям к адресным извещателям для систем пожарной автоматики. Сертифицирован для использования в объектах с повышенными требованиями к безопасности. Отсутствие сертификата взрывозащиты делает устройство неприменимым во взрывоопасных зонах.

Преимущества

• Высокая дальность действия - до 100 м, что заменяет множество точечных извещателей
• Один адрес в системе - упрощает настройку и диагностику
• Встроенный индикатор позволяет визуально проверить работоспособность без оборудования
• Поверхностный монтаж - не требует сквозного крепления или сложной подготовки поверхности
• Устойчив к помехам от света - оптическая система фильтрует внешнее освещение

Ограничения применения

• Не работает без совместимых контроллеров Рубеж (R3) - несовместим с другими системами
• IP41 - не допускает воздействия струй воды, пыли, влаги - не подходит для улицы, сырых помещений, производств с брызгами
• Требует чёткой оптической линии - препятствия (перегородки, оборудование, грузы) нарушают работу
• Не рекомендован для помещений с сильной воздушной турбулентностью - ветер, мощные вентиляторы могут сбивать дым из зоны луча
• Отражатель не входит в комплект - необходимо закупать отдельно, согласно модели и расстоянию

Примеры использования

• Складские помещения с хранением товаров на высоких стеллажах
• Автомобильные сервисы и парки с большими площадями
• Производственные цеха с высокими потолками и минимальными внутренними перегородками
• Торгово-развлекательные центры с залами без потолочных перекрытий
• Железнодорожные вокзалы и терминалы с длинными зонами ожидания

Практические советы

• Перед монтажом проведите тестовый запуск - убедитесь, что отражатель точно направлен на извещатель, а луч не перекрывается временно установленными предметами
• Выбирайте отражатель того же типа (R3) и класса, что и извещатель - несоответствие вызовет ошибки
• Проверьте напряжение на АЛС перед подключением - выход за пределы 24–36 В повредит электронику
• Не устанавливайте рядом с мощными источниками тепла (печи, нагреватели) - возможны ложные срабатывания
• Регулярно очищайте окна излучателя и отражателя от пыли - даже небольшое загрязнение снижает чувствительность
• Запомните: ИПДЛ–264/1-100-R3 - это именно модель с 100 м диапазона; другие варианты (-50, -75) имеют меньший радиус действия и не являются аналогами
