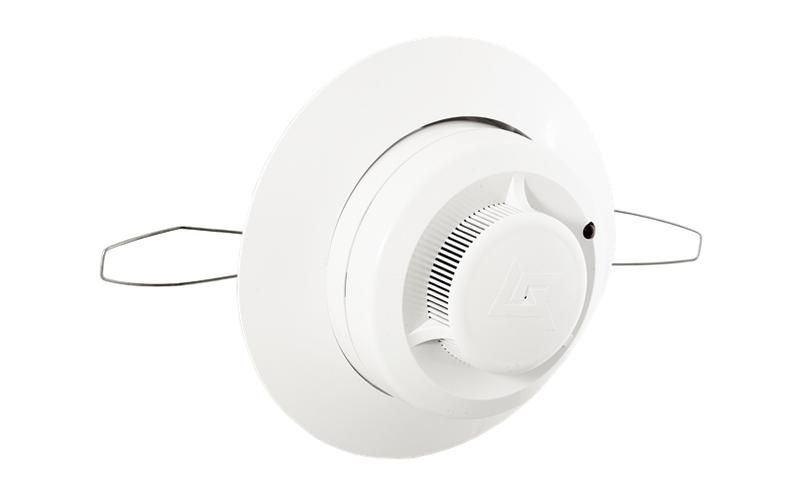

Извещатель пожарный дымовой оптико-электронный ИП 212-141 V2.04 для подвесного потолка Рубеж Rbz-339499

Извещатель пожарный дымовой оптико-электронный для подвесного потолка ИП 212-141 V2.04 от бренда Рубеж — это непрерывно работающий датчик, реагирующий на задымление, а не на тепло или свет. Он подходит для установки в системах пожарной сигнализации с питанием от постоянного тока и широко применяется в офисах, торговых центрах и других помещениях с подвесными потолками.

Назначение и область применения

Извещатель ИП 212-141 V2.04 предназначен для раннего обнаружения дыма в закрытых помещениях с подвесными потолками. Он работает в составе адресных и неадресных систем пожарной сигнализации, передавая сигнал «Пожар» при достижении пороговой концентрации дыма. Применяется в административных зданиях, школах, больницах, гостиницах и других объектах, где важна быстрая реакция на возгорание без ложных срабатываний от света, температуры или влаги.

Технические характеристики

• Принцип работы: оптический — обнаружение дыма за счет рассеивания света внутри камеры;
• Напряжение питания: 9–30 В постоянного тока (DC);
• Сопротивление в режиме «Пожар»: не более 1000 Ом;
• Степень защиты: IP30 — защита от крупных частиц, но не от воды и пыли;
• Диаметр корпуса: 142 мм;
• Монтаж: поверхностный на базовое основание, совмещенное с монтажным кольцом;
• Индикация: светодиоды показывают состояние «Норма» (мигающий) и «Пожар» (постоянно горящий);
• Питание: от сети, через кабель; не имеет автономного источника;
• Цвет: белый — соответствует цвету большинства подвесных потолочных решеток.

Совместимость и монтаж

Извещатель ИП 212-141 V2.04 совместим со многими приемно-контрольными приборами: Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и аналогичными. Соединение с базовым основанием разъемное — извещатель можно поворачивать в любом направлении при установке. Контакты выполнены по круговой схеме, что исключает необходимость точной ориентации.

Подключение осуществляется через два провода: минусовой шлейф подключается к контактам 3 и 4. При извлечении извещателя с базы система фиксирует «Неисправность ШС». Кабели фиксируются безвинтовым зажимом — достаточно нажать кнопку, вставить провод и отпустить.

Для работы с приборами, поддерживающими функцию «двойной сработки», требуется добавочный резистор Rд или устройство согласования УС-01, установленное в базу. Его номинал выбирается по параметрам конкретного ППКП. Если функция не нужна — резистор не устанавливается, но ППКП должен ограничивать ток в режиме «Пожар» до 20 мА.

Для четырехпроводных схем подключения используется устройство согласования УС-02, также монтируемое в базовое основание.

Безопасность и стандарты

Извещатель ИП 212-141 V2.04 соответствует требованиям к неадресным дымовым извещателям, применяемым в системах пожарной безопасности. Стандарт IP30 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предусматривает защиту от влаги — не допускается установка в сырых помещениях, на улице или в местах возможного попадания воды.

Преимущества

• Высокая помехоустойчивость — не срабатывает от света, температуры или влажности;
• Горизонтальный круговой дымозаход — равномерное распределение воздушных потоков вокруг датчика;
• Разъемное соединение с базой — замена извещателя без перепрошивки или переоборудования системы;
• Универсальность базового основания — поддерживает все неадресные извещатели Рубеж;
• Автоматическое сохранение состояния «Пожар» — даже после прекращения действия дыма, пока не будет сброшен с ППКП;
• Простой монтаж — безвинтовые зажимы и отсутствие необходимости точной ориентации снижают время установки.

Ограничения применения

• Не предназначен для помещений с высокой запыленностью, влажностью или риском попадания жидкости — IP30 недостаточен;
• Не работает автономно — требует внешнего источника питания 9–30 В DC;
• Не подходит для установки в помещениях с сильными воздушными потоками (например, рядом с мощными вентиляторами) — может снижать чувствительность;
• Сброс состояния «Пожар» возможен только путем отключения питания на 2+ секунды — нельзя сбросить вручную с самого извещателя;
• Для функции «двойной сработки» обязательна установка дополнительного оборудования (Rд или УС-01), что увеличивает сложность и стоимость монтажа.

Примеры использования

• Офисные здания с подвесными потолками — установка в каждом помещении или на участках эвакуационных маршрутов;
• Торговые центры — в зонах хранения товаров, на этажах с большой проходимостью;
• Школы и детские учреждения — в классах, коридорах, библиотеках;
• Лаборатории и медицинские кабинеты — там, где важно избежать ложных срабатываний от испарений или освещения;
• Объекты с существующими системами Рубеж — благодаря универсальной базе, легко заменяет старые модели без изменения проводки.

Практические советы

• Перед монтажом проверьте напряжение на шлейфе — оно должно находиться в пределах 9–30 В DC. Выход за границы может вызвать отказ или повреждение;
• При использовании с ППКП типа Сигнал-20П обязательно убедитесь, что ток в режиме «Пожар» ограничен до 20 мА — иначе извещатель выйдет из строя;
• Если система требует функцию «двойной сработки», заранее выберите и закажите УС-01 с правильным номиналом резистора — он зависит от модели ППКП;
• При замене старого извещателя Рубеж — новую модель ИП 212-141 V2.04 можно установить на ту же базу без демонтажа кабелей;
• Не закрывайте извещатель декоративными элементами, жалюзи или люминесцентными плафонами — это нарушит доступ дыма к датчику;
• Регулярно протирайте поверхность извещателя мягкой сухой тряпкой — пыль на оптическом окне может снижать чувствительность.
