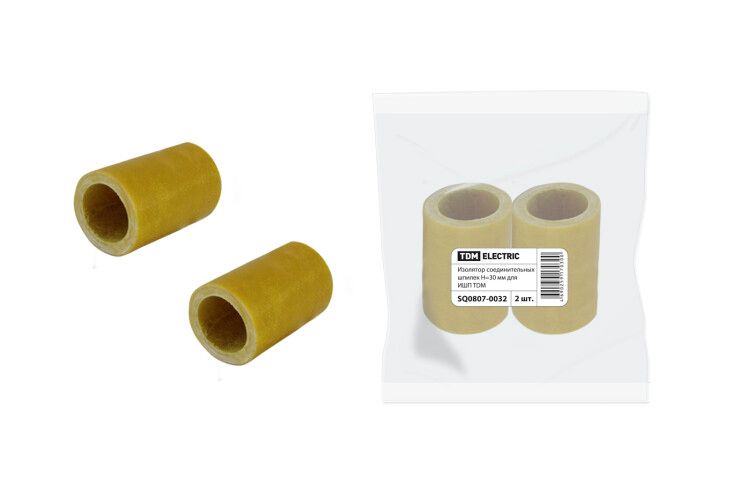

Изолятор соединительных шпилек H=30 мм для ИШП (2 шт.) | SQ0807-0032 TDM

Изолятор соединительных шпилек высота 30 миллиметров для ИШП (2 штуки) от TDM ELECTRIC (артикул sq0807-0032) предназначен для электрической изоляции шпилек в сборках низковольтных распределительных устройств (НКУ), обеспечивая безопасную фиксацию и предотвращая утечки тока на корпус.

Назначение и область применения

Изоляторы используются при сборке низковольтных коммутационных устройств (НКУ): силовых щитов, ячеек КРУ, распределительных пунктов. Они изолируют металлические соединительные шпильки от заземленных конструкций, чтобы исключить замыкание между фазами или на корпус. Применяются там, где требуется надежная механическая фиксация и электроизоляция одновременно - например, при установке медных или алюминиевых шин.

Технические характеристики

• Высота: 30 мм
• Количество в комплекте: 2 штуки
• Материал корпуса: стекло-волоконная ткань с эпоксидным покрытием
• Основа изолятора: армированный стекловолокном полиэстер
• Электроизоляционные свойства обеспечивают работу в сетях до 1000 В переменного тока

Совместимость и монтаж

Изоляторы совместимы со стандартными соединительными шпильками, используемыми в НКУ. Устанавливаются путём насадки на шпильку перед закручиванием гайки или клеммы. Диаметр внутреннего отверстия рассчитан под типовые метрические резьбы M8–M12. Для правильной работы важно, чтобы шпилька была чистой и не имела заусенцев, которые могут повредить стенки изолятора при затяжке.

Безопасность и стандарты

Материалы соответствуют требованиям к электроизоляционным материалам для низковольтного оборудования. Эпоксидное покрытие и стекловолокно обеспечивают устойчивость к перегреву, влаге и химическим воздействиям в условиях производства. Сертификация по ГОСТ Р 50030.2 и IEC 60947-1 подтверждена производителем TDM ELECTRIC.

Преимущества

• Высокая прочность на сжатие - выдерживают значительные механические нагрузки при затяжке клемм
• Стабильные изоляционные свойства при температуре от –25C до +120C
• Устойчивы к старению, вибрациям и агрессивным средам (масла, бензин, пыль)
• Не поддерживают горение - самозатухающие материалы

Ограничения применения

• Не предназначены для постоянного контакта с открытыми источниками воды или паром - не имеют защиты IP65+
• Не рекомендованы для использования в цепях выше 1000 В
• Запрещено использовать при температурах свыше +120C длительно - возможна деформация материала
• Не подходят для систем с частыми ударными нагрузками - требуют жесткой фиксации

Примеры использования

• Фиксация медных шин в ячейках КРУ-10/0,4 кВ
• Изоляция шпилек в распределительных щитах для станков и конвейеров
• Сборка модульных НКУ в пищевой и фармацевтической промышленности
• Подключение автоматических выключателей и контакторов в щитах с повышенной влажностью

Практические советы

• Перед установкой проверьте, что шпилька имеет ровную поверхность - неровности могут вызвать трещины в изоляторе
• Затягивайте гайки равномерно, без перекосов - избыточный момент может разрушить изоляцию
• При использовании в многокомпонентных сборках убедитесь, что изоляторы не соприкасаются друг с другом - соблюдайте минимальный зазор 5 мм
• Для долговечности не применяйте масляные смазки рядом с изоляторами - они снижают поверхностное сопротивление
• Артикул sq0807-0032 всегда заказывайте комплектом из двух единиц - один изолятор используется на каждую сторону шпильки
