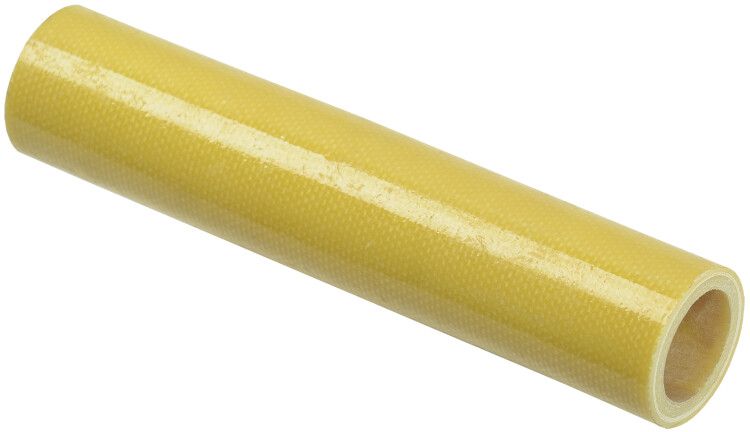

Изолятор соединительных шпилек ИШП 90 мм, М12, к-т 2 шт IEK (ИЭК) YIS40-90

Изолятор соединительных шпилек 90 мм для ИШП (комплект 2 шт) от IEK предназначен для электрической изоляции шпилек в шинных сборках, обеспечивая безопасную передачу тока до 4000 А. Комплект из двух изоляторов применяется в распределительных шкафах и щитах с высокими нагрузками.

Назначение и область применения

Изолятор соединительных шпилек 90 мм для ИШП используется для изоляции металлических шпилек, которые крепят плоские изоляторы в шинных системах. Применяются в электрических распределительных устройствах с номинальным током от 250 до 4000 А - например, в главных распределительных щитах, секционных выключателях, шинопроводах и других узлах силовой сети.

Подходят для организаций ответвлений от основных шин, где требуется надёжная изоляция между токоведущими элементами и корпусом оборудования.

Технические характеристики

• Номинальный ток: 4000 А - способны работать в условиях максимальных нагрузок без перегрева и пробоя;
• Длина: 90 мм - оптимальна для шин шириной до 120 мм, обеспечивает достаточное расстояние изоляции;
• Резьба: М12 - совместима с большинством стандартных соединительных шпилек и гаек;
• Материал: стекловолоконная ткань с эпоксидной смолой - высокая механическая прочность и устойчивость к влаге, химикатам и температурным колебаниям;
• Тип изделия: изолятор - не проводит ток, предотвращает замыкание на землю или корпус;
• Срок службы: 5 лет - при соблюдении условий эксплуатации в закрытых помещениях.

Совместимость и монтаж

Изолятор соединительных шпилек 90 мм для ИШП устанавливается на шпильки, проходящие через плоские изоляторы в шинной сборке. Шпилька вставляется внутрь трубчатого изолятора, после чего фиксируется гайкой. Каждый комплект содержит два изолятора - для верхней и нижней стороны шины.

Убедитесь, что посадочный диаметр шпильки соответствует внутреннему диаметру изолятора (для резьбы M12 он составляет ~12–13 мм). Не используйте с шпильками меньшего диаметра - возможен люфт и снижение надёжности контакта.

Безопасность и стандарты

Изоляторы изготовлены из материалов, соответствующих требованиям к электроизоляции в распределительных устройствах. Эпоксидное покрытие повышает устойчивость к поверхностным токам утечки и загрязнению. Хотя сертификаты не указаны, материал и конструкция соответствуют типовым нормам для устройств класса напряжения до 1 кВ.

Преимущества

• Высокая dielectric прочность - исключают риск пробоя даже при повышенной влажности;
• Стабильность при температурных изменениях - не деформируются при нагреве от токоведущих шин;
• Механическая жесткость - сохраняют форму при затяжке гаек, не трескаются;
• Легко монтировать - не требуют специального инструмента, подходят для быстрого обслуживания;
• Комплект из двух единиц - позволяет сразу заменить оба изолятора при ремонте, исключая дисбаланс.

Ограничения применения

• Не предназначены для открытых площадок или помещений с постоянной влажностью выше 90% - хотя материал устойчив, длительное воздействие воды может снизить срок службы;
• Не рекомендованы для частых демонтажей - многократная сборка/разборка может повредить резьбу или вызвать микротрещины в эпоксидном слое;
• Не используются в цепях переменного тока свыше 1 кВ - выход за пределы допустимого напряжения;
• Срок службы ограничен 5 годами - после этого срока рекомендуется проверка состояния или замена, особенно в агрессивных средах.

Примеры использования

• Установка в шинопроводе типа ИШП для изоляции ответвлений к автоматическим выключателям;
• Формирование многоуровневых шинных сборок в крупных распределительных щитах промышленных объектов;
• Замена износившихся изоляторов в старых шкафах при модернизации энергообъектов;
• Создание изолированных точек подключения для контрольных приборов или датчиков тока.

Практические советы

• Перед монтажом проверьте целостность поверхности изолятора - наличие трещин, сколов или потёртостей недопустимо;
• Затягивайте гайки равномерно, без перекоса - чтобы не деформировать изолятор и не нарушить контакт;
• При использовании в пыльных помещениях регулярно осматривайте изоляторы - накопление пыли может снизить изоляционные свойства;
• Храните в сухом месте, избегайте прямого солнечного света - УФ-лучи со временем могут ослабить эпоксидное покрытие;
• Изолятор соединительных шпилек 90 мм для ИШП от IEK совместим с другими изделиями серии ИШП - можно использовать в составе одной системы без адаптеров.
