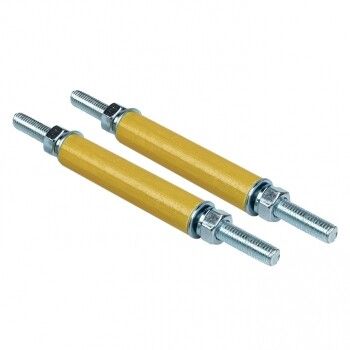

Втулочный изолятор Д=90 мм со шпилькой и крепежом (2 шт) EKF PROxima - BSS90FA

Изолятор втулочный диаметр 90 мм со шпилькой и крепежом (2 шт) от EKF серии PROxima предназначен для механической фиксации и электроизоляции силовых шин в низковольтных распределительных устройствах. Комплект из двух изоляторов обеспечивает надежную установку медных или алюминиевых шин толщиной 5–10 мм.

Назначение и область применения

Изолятор втулочный диаметр 90 мм со шпилькой и крепежом (2 шт) используется для крепления плоских силовых шин в низковольтных комплектных устройствах (КУН). Применяется в шинных сборках на подстанциях, щитовых помещениях, распределительных пунктах и промышленном оборудовании. Подходит для систем до 1000 В переменного тока. Устанавливается между шиной и металлической конструкцией для предотвращения замыкания на корпус.

Технические характеристики

• Тип изделия: изолятор втулочный
• Наружный диаметр: 12 мм
• Резьба шпильки: М8 (метрическая)
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Гарантийный срок: 84 месяца
• Количество в комплекте: 2 штуки
• Производитель: EKF, серия PROxima

Совместимость и монтаж

Изолятор втулочный диаметр 90 мм со шпилькой и крепежом (2 шт) совместим с шинами из меди или алюминия толщиной 5 и 10 мм. Шпилька М8 позволяет закрепить изолятор через гайку на металлическом основании. Диаметр отверстия под шпильку соответствует стандартному зазору для M8. Для монтажа требуется просверлить отверстие в шине диаметром не менее 9 мм - чтобы шпилька проходила свободно, но без люфтов. Крепление выполняется двумя гайками: одна - под шиной, вторая - сверху для фиксации.

Безопасность и стандарты

Изолятор втулочный диаметр 90 мм со шпилькой и крепежом (2 шт) изготовлен из материала с высокими диэлектрическими свойствами, обеспечивающими безопасную работу в условиях повышенной влажности и перегрузок. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1 для низковольтных устройств. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Высокая прочность изоляционного материала - устойчив к механическим нагрузкам при затяжке шин
• Стандартная резьба М8 - совместима с большинством крепежных элементов
• Два изолятора в комплекте - позволяют собирать полноценную опорную пару для одной шины
• Длительный гарантийный срок - 84 месяца указывает на долговечность конструкции

Ограничения применения

• Не предназначен для работы при температуре выше +80 C - материал теряет прочность при длительном перегреве
• Не рекомендован для использования вне помещений без защиты от прямых осадков и УФ-лучей
• Не подходит для шин толще 10 мм - возможна деформация или трещины при затяжке
• Не имеет встроенной защиты от вибраций - требует дополнительной фиксации в условиях сильной вибрации оборудования

Примеры использования

• Крепление медных шин в распределительном щите 400 В на заводе
• Сборка шинной системы в центре управления насосной станцией
• Установка алюминиевой шины в ящике автоматического ввода резерва (АВР)
• Фиксация шин в модульных камерах КУН от EKF

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в шине больше 9 мм - иначе шпилька не войдет
• Затягивайте гайки равномерно, без перекоса - иначе изолятор может растрескаться
• Не используйте пластиковые гайки - они недостаточно прочны для постоянных нагрузок
• При использовании нескольких пар изоляторов - располагайте их на одинаковом расстоянии друг от друга для равномерного распределения нагрузки
• Этот изолятор - часть серии PROxima от EKF; он сочетается с другими изделиями этой серии по цвету, форме и качеству исполнения
