Втулочный изолятор Д=50 мм со шпилькой и крепежом (2 шт) EKF PROxima - BSS50FA

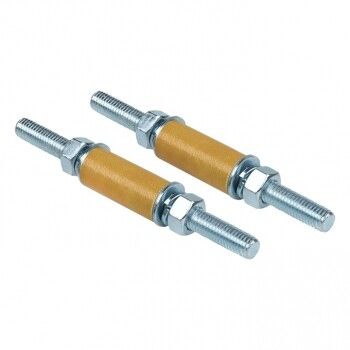

Изолятор втулочный диаметр 50 мм со шпилькой и крепежом (2 шт) от EKF серии PROxima предназначен для механической фиксации и электроизоляции силовых шин в низковольтных распределительных устройствах. Комплект из двух изоляторов обеспечивает надежную установку медной или алюминиевой шины толщиной 5–10 мм.

Назначение и область применения

Изолятор втулочный диаметр 50 мм со шпилькой и крепежом (2 шт) используется для крепления плоских медных или алюминиевых шин в низковольтных комплектных устройствах (НКУ): щитах распределения, ячейках КРУ, шинных магистралях. Применяется там, где требуется одновременная фиксация шины и её гальваническая изоляция от заземленных элементов корпуса. Подходит для систем до 1000 В переменного тока.

Технические характеристики

• Наружный диаметр: 12 мм
• Внутренний диаметр (по месту установки шины): 50 мм
• Метрический размер резьбы шпильки: М8
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Гарантийный срок: 84 месяца
• Количество в комплекте: 2 штуки
• Материал: высоконаполненный термостойкий пластик (не указана конкретная марка, но соответствует требованиям для НКУ)

Совместимость и монтаж

Изолятор втулочный диаметр 50 мм со шпилькой и крепежом (2 шт) устанавливается на металлическом основании через резьбовое отверстие M8. Шина помещается внутрь цилиндрического канала диаметром 50 мм и фиксируется болтом или гайкой сверху. Для правильной установки важно:

• Не перегибать шину при затяжке - допустимый момент затяжки ограничен конструкцией изолятора;
• Использовать только шины толщиной 5 или 10 мм - другие значения не обеспечивают плотного контакта;
• Шпилька выступает ниже уровня поверхности - не требует дополнительных кронштейнов или опор;
• Оба изолятора в комплекте должны использоваться парно - один для верхней части шины, второй - для нижней (при двустороннем креплении).

Безопасность и стандарты

Изолятор втулочный диаметр 50 мм со шпилькой и крепежом (2 шт) изготовлен из материала, устойчивого к нагреву и электрическому пробою, что соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1 для оборудования низкого напряжения. Серия PROxima прошла сертификацию в рамках системы ЕАЭС.

Преимущества

• Высокая прочность конструкции - выдерживает механические нагрузки при монтаже и работе;
• Стабильная изоляционная способность даже при колебаниях температур;
• Закладной тип крепления позволяет собирать шинные сборки без внешних крепежных деталей;
• Два изолятора в одном комплекте снижают время монтажа и исключают риск потери одной детали;
• Длительный гарантийный срок - 84 месяца - говорит о долговечности материалов.

Ограничения применения

• Не для шин толще 10 мм - возможна деформация или недостаточная фиксация;
• Не рекомендовано применение вне закрытых распределительных устройств - открытые условия повышают риск загрязнения и воздействия среды;
• Не рассчитан на постоянное погружение в жидкости или работу во взрывоопасных зонах;
• Не совместим с круглыми шинами - только с плоскими прямоугольными сечениями.

Примеры использования

• Фиксация медной шины 10×100 мм в главном вводе распределительного щита;
• Сборка трехфазной шинной магистрали в ЯЧЕЙКАХ КРУ-10/0,4;
• Установка алюминиевой шины в модульных камерах автоматических выключателей;
• Монтаж шин между преобразователями частоты и двигателями в промышленных панелях.

Практические советы

• Перед монтажом проверьте, чтобы канал изолятора был свободным от пыли и заусенец - они нарушают контакт с шиной.
• При затяжке используйте динамометрический ключ - максимальный крутящий момент для М8 составляет около 10–12 Нм.
• Если шина имеет острые края - слегка округлите их перед установкой, чтобы не повредить материал изолятора.
• При замене старого изолятора - всегда меняйте оба элемента комплекта сразу, даже если один кажется целым - материалы стареют равномерно.
• Артикул bss50fa - единственный номер для заказа этого типа; аналоги других брендов могут отличаться по посадочному диаметру или глубине канала.
