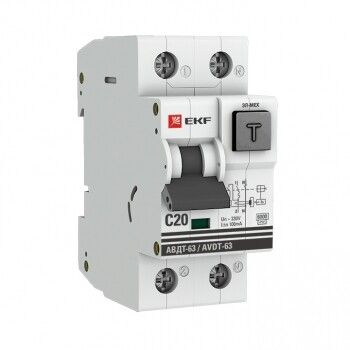

Дифференциальный автомат АВДТ-63 20А/100мА (характеристика C, эл-мех тип AС) 6кА PROxima | DA63-20-100em-AC EKF

Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima - это двухполюсное электромеханическое устройство, совмещающее защиту от токов утечки (100 мА) и перегрузок/коротких замыканий (20 А, характеристика C). Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, где требуется надежная защита людей и оборудования.

Назначение и область применения

АВДТ-63 EKF PROxima предназначен для защиты человека от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки и оборудования при перегрузках и коротких замыканиях. Устройство применяется в однофазных сетях переменного тока 230 В, частотой 50 Гц. Часто используется в бытовых щитах, на входе в квартиры, в помещениях с повышенной влажностью (ваннные комнаты, кухни), а также на участках питания электрооборудования: стиральных машин, бойлеров, насосов, тепловых завес.

Технические характеристики

• Номинальный ток: 20 А
• Дифференциальный ток утечки: 100 мА
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых сетей)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Номинальное напряжение: 230 В, изоляция - 500 В, импульсное выдерживание - 6 кВ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, нагреватели, насосы); не рекомендуется для мощных двигателей
• Количество полюсов: 2 (L+N) - коммутирует фазу и ноль одновременно
• Количество модулей DIN: 2
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: от -25C до +50C
• Подключение проводов: 0–25 мм2 (медь и алюминий)
• Частота: 50 Гц
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II класса (внутренние сети зданий)
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации
• Гарантия: 7 лет (84 месяца)

Совместимость и монтаж

АВДТ-63 EKF PROxima монтируется на стандартную DIN-рейку 35 мм. Ширина 2 модуля позволяет разместить его в большинстве бытовых и промышленных щитов. Для подключения используются винтовые зажимы - подходят как медные, так и алюминиевые провода сечением от 0,5 до 25 мм2. Обязательно соблюдайте полярность: L и N должны быть подключены строго согласно маркировке на корпусе. Нейтраль коммутируется - это важно для обеспечения полного отключения цепи при срабатывании. Монтажная глубина - 45 мм, учтите свободное пространство за щитом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - в отличие от электронных аналогов, не зависит от качества напряжения в сети. Это делает АВДТ-63 особенно надежным в условиях нестабильного электроснабжения.

Преимущества

• Электромеханическое исполнение - работает без внешнего питания, что исключает отказ при авариях в сети
• Комбинированная защита: и от утечек, и от перегрузок/КЗ - экономит место в щите вместо двух отдельных устройств
• Коммутация нулевого проводника - обеспечивает полное отключение цепи, снижает риск остаточного потенциала
• Высокая отключающая способность (6 кА) - подходит для современных сетей с возможными высокими токами КЗ
• Долгий срок службы и гарантия 7 лет

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки (например, от ИБП, LED-драйверов, компьютеров) - для этого нужен тип A
• IP20 - нельзя использовать во влажных местах вне щита (не для улицы, не для открытых шкафов)
• Характеристика C - не предназначена для защиты мощных электродвигателей с высоким пусковым током (лучше выбрать B или D)
• Не имеет защиты от перенапряжений - для этой задачи нужны отдельные устройства (УЗИП)

Примеры использования

• Защита группы розеток в ванной комнате (стиральная машина, бойлер)
• Входной автомат в квартирном щите для всей домашней электропроводки
• Щит на этаже офисного здания - защита освещения и розеточных групп
• Промышленный щит управления насосной станцией (при условии отсутствия частотных преобразователей)

Практические советы

• Перед установкой проверьте сечение проводов - не используйте провода меньше 0,5 мм2 и больше 25 мм2
• При подключении алюминиевых проводов обязательно используйте переходные контактные площадки или смазку против окисления
• Обязательно протестируйте устройство кнопкой “T” после монтажа - тестирование должно вызывать отключение
• Не устанавливайте АВДТ-63 рядом с источниками сильных помех (частотники, сварочные аппараты) - это может вызвать ложные срабатывания
• Если в вашей сети есть оборудование с электроникой (компьютеры, Wi-Fi маршрутизаторы), рассмотрите возможность замены на тип A - хотя он дороже, он более универсален
