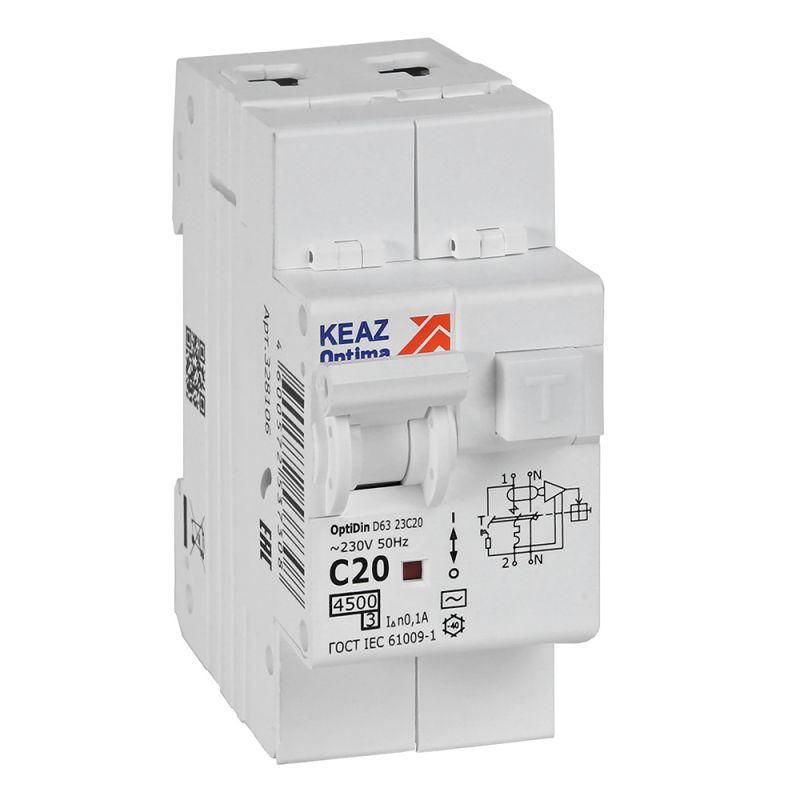

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 20А 100мА AC 4,5кА OptiDin D63-23C20-AC-У3 - 328106 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ OptiDin D63-23C20-AC-У3 сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Он предназначен для обеспечения безопасности людей и оборудования в жилых и коммерческих сетях 230 В, 50 Гц. Этот аппарат - надёжное решение для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

КЭАЗ OptiDin D63-23C20-AC-У3 защищает от поражения электрическим током благодаря чувствительности к утечкам 100 мА. Также он предотвращает возгорание из-за пробоя изоляции или старения проводки. Подходит для установки в квартирных, офисных и малых торговых щитах. Применяется там, где требуется одновременная защита от сверхтоков и утечек - например, на группах розеток, в ванных комнатах, на входе в помещение.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток срабатывания: 100 мА - реагирует на утечки, опасные для жизни
• Тип срабатывания: C - подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы)
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить мощное короткое замыкание
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей в домашней сети
• Рабочий диапазон температур: от –40 C до +55 C - работает даже в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Частота: 50 Гц - стандартная для России и стран СНГ
• Ширина: 2 модуля - занимает мало места в щите
• Имеет коммутируемый нейтраль - отключает оба провода при аварии

Совместимость и монтаж

КЭАЗ OptiDin D63-23C20-AC-У3 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется так же, как и обычного автомата: зажимаются контакты на верхних и нижних клеммах. Устройство имеет два входа и два выхода - важно соблюдать полярность: фаза и ноль должны быть правильно подключены. Для надёжной работы используйте провода сечением 1–25 мм2. Не допускается подключение к цепям постоянного тока или напряжением выше 230 В.

Безопасность и стандарты

КЭАЗ OptiDin D63-23C20-AC-У3 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Это гарантирует соответствие международным нормам безопасности для устройств типа A (реагирующих на переменный ток утечки). Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при отключении
• Характеристика «C» позволяет использовать на оборудовании с высокими пусковыми токами - например, на насосах, компрессорах
• Произведён на заводе КЭАЗ - известном российском производителе с проверенной качественной сборкой
• Работает при экстремальных температурах - подходит для холодных регионов и неотапливаемых объектов

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• Степень защиты IP20 исключает использование во влажных местах без корпуса - нельзя устанавливать прямо в бане, на улице или в сыром подвале
• Не рекомендован для защиты цепей с высоким уровнем гармоник или частотными преобразователями - возможны ложные срабатывания
• Не подходит для систем IT (с изолированной нейтралью) - требует TN-S или TN-C-S

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Вводной автомат в щите квартиры или коттеджа
• Щит на этаже офисного здания для защиты освещения и розеток
• Подключение к тепловому насосу, бойлеру или другому оборудованию с двигателем

Практические советы

• Проверьте перед установкой, что ваш щит имеет достаточное свободное место - этот аппарат занимает 2 модуля
• При подключении обязательно затяните клеммы моментом 0,8–1,0 Нм - недостаточно плотный контакт вызывает нагрев
• После монтажа нажмите кнопку «Тест» - устройство должно отключиться. Повторяйте тестирование один раз в месяц
• Если в щите много таких устройств, пометьте каждый - чтобы при срабатывании было понятно, куда направляться
• Не заменяйте этот автомат на более слабый - 20 А и 100 мА оптимальны для типовой квартиры; для больших площадей лучше выбрать 25 А
