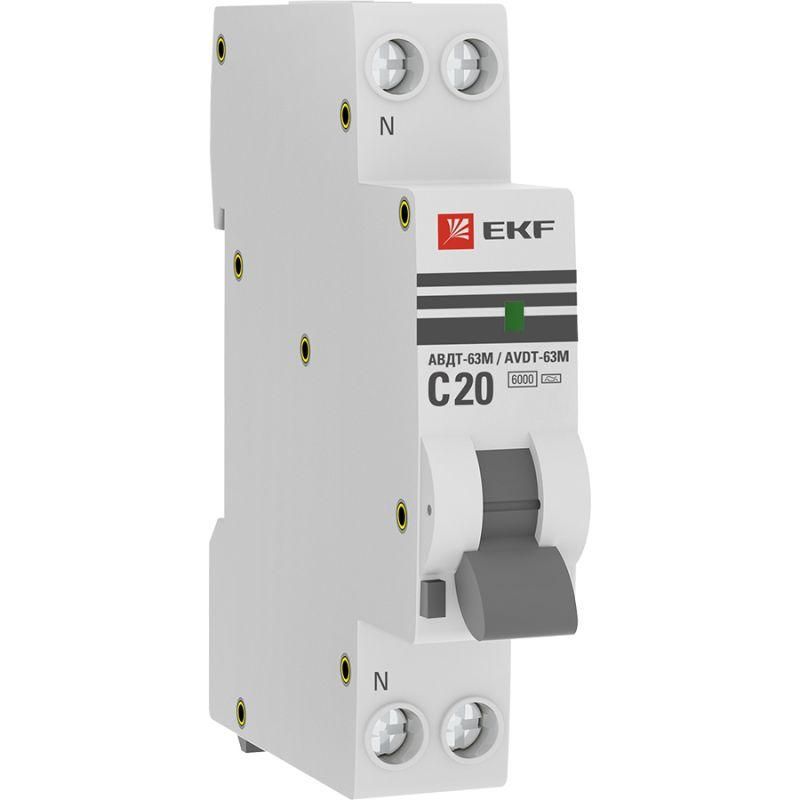

Дифференциальный автомат АВДТ-63М 20А/30мА (1мод, хар. C, электронный, тип A) 6кА EKF PROxima - D636EA20C30

Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima — это компактное устройство, объединяющее защиту от перегрузок, коротких замыканий и утечек тока в одном модуле. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита человека и оборудования.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки из-за перегрузок и коротких замыканий. Устройство применяется в бытовых и промышленных сетях переменного тока 230 В, особенно там, где используются современные электроприборы с импульсными источниками питания — компьютеры, зарядные устройства, LED-освещение, стиральные машины, холодильники и другая техника, создающие пульсирующие токи утечки.

Технические характеристики

• Номинальный ток: 20 А — позволяет подключать нагрузку до 4,6 кВт при 230 В
• Номинальный дифференциальный ток: 30 мА — чувствителен к утечкам, опасным для жизни
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (подходит для современной техники)
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (электродвигатели, освещение, бытовые приборы)
• Номинальное напряжение: 230 В AC / 50 Гц — для однофазной сети
• Отключающая способность: 6 кА — выдерживает высокие токи КЗ в типичных жилых и коммерческих сетях
• Количество полюсов: 2 — коммутируются фаза и ноль одновременно
• С коммутируемым нейтралью: да — безопаснее при аварийных ситуациях
• Ширина: 1 модуль — экономит место в щите
• Сечение провода: 0–16 мм² — совместим с большинством используемых кабелей
• Напряжение изоляции: 500 В — обеспечивает безопасную работу при колебаниях
• Импульсное напряжение: 6 кВ — защищает от скачков напряжения
• Степень защиты IP20 — противостояние случайному контакту с частями внутри, но не защищён от воды и пыли
• Рабочая температура: -25…+50 °C — подходит для установки в неотапливаемых помещениях
• Гарантия: 84 месяца — длительный срок службы

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima монтируется на DIN-рейку стандарта 35 мм. Для подключения подходят как медные, так и алюминиевые провода сечением от 0 до 16 мм². Глубина монтажа составляет 45 мм — учитывайте этот параметр при выборе глубины щита. Коммутация нулевого проводника предусмотрена — это важно для правильной работы электронного УЗО. Устройство требует подключения к фазе и нолю; не предназначено для трёхфазных цепей.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61009-2-2 для автоматических выключателей дифференциального тока. Электронный тип УЗО обеспечивает точное срабатывание даже при сложных формах тока утечки. Наличие защиты от перенапряжения снижает риск выхода из строя при импульсных бросках в сети — например, после удара молнии или включения мощных потребителей.

Преимущества

• Экономия места: всего 1 модуль вместо двух отдельных устройств (AV + УЗО)
• Электронный тип А — работает с современной техникой, включая инверторы и импульсные БП
• Защита от перенапряжений — продлевает срок службы самого автомата и подключённой техники
• Коммутация нуля — исключает ситуацию, когда фаза остаётся под напряжением при отключении
• Длительная гарантия (7 лет) — указывает на уверенность производителя в качестве

Ограничения применения

• Не подходит для трёхфазных систем — только для однофазных 230 В
• IP20 — нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Электронный тип требует наличия напряжения питания для работы — при обрыве нуля или фазы может не сработать
• Не рекомендован для цепей с постоянным током утечки (например, от солнечных панелей)
• Не следует применять в сетях с частыми и значительными перепадами напряжения выше 6 кВ — возможны отказы

Примеры использования

• Щиток квартиры — защита розеточных групп в кухне, ванной, детской комнате
• Офисный серверный шкаф — защита компьютеров, принтеров, UPS
• Производственные линии — питание станков с ЧПУ, контроллеров, датчиков
• Магазины и кафе — оборудование с импульсными блоками питания (POS-терминалы, кофе-машины)

Практические советы

• Проверьте соответствие сечения провода — не используйте кабель более 16 мм², чтобы избежать плохого контакта
• Обязательно проверяйте полярность при подключении: L — фаза, N — ноль, соблюдайте цветовую маркировку
• После монтажа нажмите кнопку «T» (тест) — устройство должно отключиться. Если нет — проверьте подключение или замените
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) — превышение температуры снижает надёжность
• При использовании в старых домах с нестабильной сетью — рассмотрите возможность установки дополнительного стабилизатора
• Для многоквартирных домов лучше устанавливать АВДТ-63М на каждую группу розеток, а не на весь этаж — это повысит селективность и удобство диагностики
