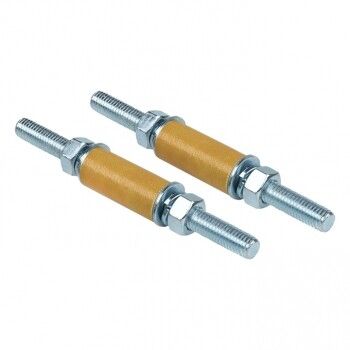

Втулочный изолятор Д=40 мм со шпилькой и крепежом (2 шт) PROxima | BSS40FA EKF

Изолятор втулочный диаметр 40 мм со шпилькой и крепежом (2 шт) от EKF серии PROxima предназначен для механической фиксации и электроизоляции силовых шин в низковольтных распределительных устройствах. Комплект из двух изоляторов обеспечивает надежную установку медных или алюминиевых шин толщиной 5–10 мм.

Назначение и область применения

Изолятор втулочный диаметр 40 мм со шпилькой и крепежом (2 шт) используется для крепления плоских силовых шин в низковольтных комплектных устройствах (КУН). Применяется в шинных сборках на токах до 1000 А, где требуется одновременная изоляция и жесткая фиксация проводящих элементов. Подходит для установки в щитах, распределительных пунктах, ячейках КРУ НН и других системах внутреннего электроснабжения.

Технические характеристики

• Тип изделия: изолятор втулочный
• Наружный диаметр: 12 мм
• Метрический размер резьбы шпильки: М8
• Диаметр втулки: 40 мм
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Количество в комплекте: 2 штуки
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Изолятор втулочный диаметр 40 мм со шпилькой и крепежом (2 шт) совместим с шинами из меди и алюминия. Шпилька М8 позволяет закрепить изолятор через гайку на металлической раме или платформе. Для монтажа:

• Закрепите изолятор на основание с помощью болтов или самонарезающих винтов через отверстие под М8;
• Протяните шину через центральное отверстие диаметром 40 мм;
• Зафиксируйте шину сверху и снизу гайками с шайбами - изолятор обеспечивает зазор между шиной и корпусом;
• Не используйте усилие выше рекомендованного - перегрузка может вызвать трещины в материале.

Безопасность и стандарты

Изолятор соответствует требованиям безопасности для низковольтных устройств. Произведен из высоконапряженной диэлектрической пластмассы, устойчивой к нагреву и механическим нагрузкам. Гарантийный срок 84 месяца подтверждает долговечность материала при нормальных условиях эксплуатации.

Преимущества

• Высокая прочность изоляционного материала - выдерживает длительные механические нагрузки от веса шин и вибраций;
• Стандартная резьба М8 - совместима с большинством крепежных решений в промышленных щитах;
• Комплект из двух единиц - экономит время при сборке трехфазных систем;
• Оптимальный диаметр втулки 40 мм - обеспечивает свободный проход шин толщиной до 10 мм без деформаций.

Ограничения применения

• Не предназначен для работы при температуре выше +90 C - возможна потеря диэлектрических свойств;
• Не использовать в средах с постоянным воздействием масла, растворителей или агрессивных химикатов;
• Не применяется для шин толще 10 мм - риск повреждения изолятора при затяжке;
• Не заменяет изоляцию между фазами - требует соблюдения минимальных воздушных зазоров согласно ПУЭ.

Примеры использования

• Фиксация медных шин в распределительном щите 400/230 В на заводе;
• Сборка шинопровода в цеховой сети с током до 800 А;
• Установка алюминиевых шин в ячейке КРУ НН для питания трансформаторов;
• Монтаж в модульных распределительных устройствах типа ЕKF PROxima.

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в шине соответствует 40 мм - слишком маленькое отверстие может вызвать напряжение в материале;
• Используйте пружинные шайбы при наличии вибраций - продлевает срок службы крепления;
• Не допускайте контакта шины с металлическими частями корпуса - даже при установленном изоляторе;
• При необходимости замены - можно использовать аналогичные изоляторы EKF серии PROxima с другими размерами, но обязательно сохраняйте класс изоляции и тип крепления.
