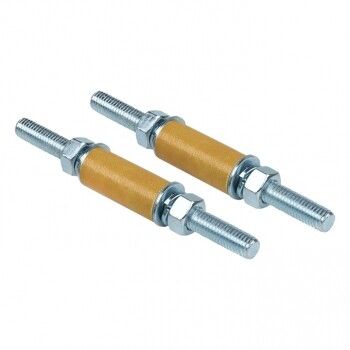

Втулочный изолятор Д=60 мм со шпилькой и крепежом (2 шт) PROxima | BSS60FA EKF

Изолятор втулочный диаметр 60 мм со шпилькой и крепежом (2 шт) от EKF серии PROxima предназначен для механической фиксации и электроизоляции силовых шин в низковольтных распределительных устройствах. Этот изолятор обеспечивает надежную изоляцию между шинами и корпусом, предотвращая замыкания и повышая безопасность сборки.

Назначение и область применения

Изолятор втулочный диаметр 60 мм со шпилькой и крепежом (2 шт) используется для крепления плоских медных или алюминиевых шин толщиной 5 и 10 мм в низковольтных комплектных устройствах (КУН). Применяется в шинных сборках распределительных щитов, трансформаторных подстанций, системах бесперебойного питания и других объектах, где требуется жесткая фиксация проводящих элементов с сохранением электрической изоляции.

Технические характеристики

• Тип изделия: изолятор втулочный
• Наружный диаметр: 12 мм
• Резьба шпильки: М8 (метрический размер)
• Посадочный диаметр под шину: 60 мм
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Количество в упаковке: 2 штуки
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Изолятор втулочный диаметр 60 мм со шпилькой и крепежом (2 шт) совместим с шинами прямоугольного сечения, соответствующими заявленной толщине. Шпилька М8 позволяет закрепить изолятор на металлическом основании через гайку. Для монтажа:

• Шина помещается внутрь втулочного отверстия диаметром 60 мм;
• Через центральное отверстие проходит шпилька, которая фиксируется гайкой снизу;
• Не требует дополнительного крепежа - все необходимые элементы уже включены в комплект двух изоляторов.

Обратите внимание: изолятор рассчитан на вертикальную или горизонтальную установку шины; не предназначен для многократной перенастройки - после затяжки рекомендуется избегать демонтажа.

Безопасность и стандарты

Изолятор втулочный диаметр 60 мм со шпилькой и крепежом (2 шт) изготовлен из материалов, обеспечивающих высокую электрическую прочность и термическую стабильность. Соответствует требованиям к изоляционным изделиям для низковольтных устройств согласно ГОСТ Р 50030.2 и IEC 60947. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Высокая механическая прочность за счет оптимальной формы и материала корпуса;
• Стандартная резьба М8 обеспечивает универсальность крепления;
• Комплект из двух изоляторов снижает время монтажа - не нужно докупать парные элементы;
• Длительный гарантийный срок (84 месяца) указывает на долговечность конструкции;
• Производится в рамках серии PROxima - известной линейкой EKF для надежных решений в автоматизации.

Ограничения применения

• Не применяется для шин толще 10 мм - возможна потеря герметичности контакта и риск пробоя;
• Не предназначен для работы при температуре выше +80 C - материал может потерять форму;
• Не использовать в условиях постоянного воздействия открытого пламени или химически активных сред;
• Не является средством защиты от внешних факторов (пыль/влага); для таких условий нужны IP-корпуса.

Примеры использования

• Фиксация медных шин в распределительном щите 400 В в промышленном цехе;
• Сборка шинопровода в системе UPS для серверной;
• Установка алюминиевых шин в ячейке КРУН для трансформаторной подстанции;
• Монтаж силовой шины в частном энергообъекте с автоматическим выключателем на 100 А.

Практические советы

• Перед монтажом проверьте соответствие толщины шины - 5 мм и 10 мм - чтобы избежать люфта или перегрузки изолятора;
• Затягивайте гайку равномерно, без перекоса - иначе шина может деформироваться или треснуть изолятор;
• Если шина имеет острые края, используйте пластиковую прокладку внутри втулки для защиты изоляции;
• Артикул bss60fa - единственный в линейке EKF PROxima с таким сочетанием диаметра 60 мм и резьбой М8; другие модели не взаимозаменяемы;
• При заказе нескольких комплектов - учтите, что каждый содержит именно два изолятора, а не четыре.
