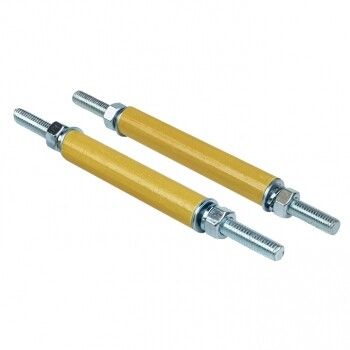

Втулочный изолятор Д=110 мм со шпилькой и крепежом (2 шт) PROxima | BSS110FA EKF

Изолятор втулочный диаметр 110 мм со шпилькой и крепежом (2 шт) от бренда EKF серии PROxima предназначен для механической фиксации и электроизоляции силовых шин в низковольтных распределительных устройствах. Комплект из двух изоляторов обеспечивает устойчивую установку медной или алюминиевой шины толщиной 5–10 мм.

Назначение и область применения

Изолятор втулочный диаметр 110 мм со шпилькой и крепежом (2 шт) используется для крепления плоских медных и алюминиевых шин в низковольтных комплектных устройствах (НКУ): щитах распределения, ячейках КРУ, шинных магистралях. Применяется там, где требуется надёжная изоляция между шиной и заземленным корпусом, а также жесткая фиксация проводника без деформаций.

Технические характеристики

• Тип изделия: изолятор втулочный
• Наружный диаметр: 12 мм
• Метрический размер резьбы: М8
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Гарантийный срок: 84 месяца
• Количество в комплекте: 2 штуки
• Артикул: bss110fa
• Производитель: EKF (серия PROxima)

Совместимость и монтаж

Изолятор втулочный диаметр 110 мм со шпилькой и крепежом (2 шт) совместим с шинами прямоугольного сечения толщиной 5 и 10 мм. Шпилька М8 позволяет закрепить изолятор на металлическом основании через гайку. Для монтажа:

• Шина помещается в паз изолятора - он рассчитан на плотную посадку без люфта;
• Закручивается гайка на шпильке до упора, чтобы зафиксировать шину и предотвратить её перемещение;
• Не требует дополнительного крепежа - всё необходимое уже включено в комплект.

Обратите внимание: диаметр шпильки 12 мм - это внешний размер самого изолятора, а не диаметр отверстия. Отверстие под шпильку имеет внутреннюю резьбу М8.

Безопасность и стандарты

Изолятор соответствует требованиям к электроизоляционным материалам для низковольтных устройств. Гарантийный срок 84 месяца указывает на высокую долговечность материала. Серия PROxima от EKF прошла сертификацию в рамках системы качества ISO 9001.

Преимущества

• Высокая прочность изоляционного материала - выдерживает механические нагрузки при монтаже и работе;
• Стандартная резьба М8 - совместима с большинством крепёжных элементов в НКУ;
• Комплект из двух единиц - достаточно для одной точки крепления шины с двух сторон;
• Долгий гарантийный срок - снижает риск замены в течение всего срока службы оборудования.

Ограничения применения

• Не предназначен для работы при напряжении выше 1000 В переменного тока - только для низковольтных систем;
• Не рекомендован для использования во взрывоопасных средах без дополнительной защиты;
• Не подходит для круглых или многожильных кабелей - только для плоских шин толщиной 5–10 мм;
• Наружный диаметр 12 мм ограничен - не подходит для мест с жёсткими требованиями к габаритам.

Примеры использования

• Фиксация медной шины в распределительном щите 400 В;
• Сборка трёхфазной шинной магистрали в цеховой КРУ;
• Установка алюминиевой шины в модульной ячейке автоматической станции;
• Крепление шин в системах бесперебойного питания (UPS) с низким напряжением.

Практические советы

• Перед монтажом проверьте, что толщина вашей шины точно соответствует 5 или 10 мм - отклонение более +-0,5 мм может вызвать плохую фиксацию;
• Не перетягивайте гайку на шпильке - это может повредить изолятор или деформировать шину;
• При использовании нескольких изоляторов вдоль шины соблюдайте равномерный шаг - обычно 300–500 мм;
• Изолятор втулочный диаметр 110 мм со шпилькой и крепежом (2 шт) от EKF PROxima можно использовать в паре с аналогичными изделиями других производителей, если параметры резьбы и посадочного места совпадают.
