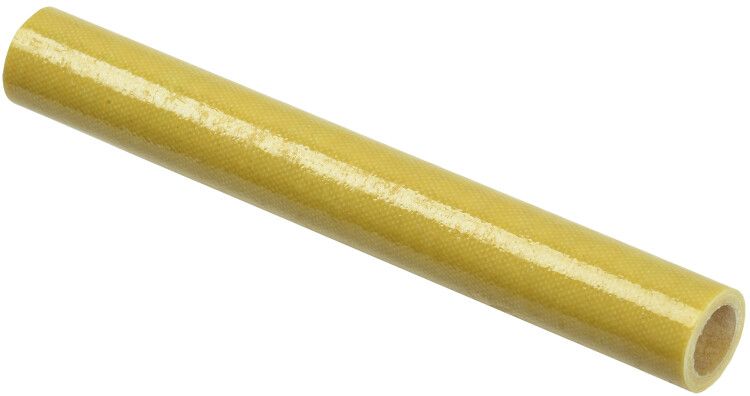

Изолятор соединительных шпилек ИШП 150 мм, М12 (комплект 2 шт) IEK (ИЭК) YIS40-150

Изолятор соединительных шпилек 150 мм для ИШП (комплект 2 шт) от IEK предназначен для электрической изоляции шпилек в шинных сборках, обеспечивая безопасную передачу тока до 4000 А. Комплект из двух изоляторов применяется в распределительных шкафах и щитах с высокими нагрузками.

Назначение и область применения

Изолятор соединительных шпилек 150 мм для ИШП используется для изоляции металлических шпилек, которые крепят плоские изоляторы в шинных системах. Применяются в электрических распределительных устройствах с номинальным током от 250 до 4000 А - например, в силовых щитах, секционных коммутационных узлах, распределительных пунктах промышленного оборудования.

Подходят для организаций ответвлений от основных шин, где требуется надёжная изоляция между токоведущими элементами и корпусом шкафа или опорной конструкцией.

Технические характеристики

• Номинальный ток: 4000 А - способны выдерживать максимальные нагрузки в тяжёлых условиях эксплуатации;
• Длина: 150 мм - позволяет использовать с шинами различной ширины, обеспечивая достаточное расстояние изоляции;
• Резьба: М12 - совместима с большинством стандартных соединительных шпилек и гаек;
• Материал: стекловолоконная ткань с эпоксидной смолой - обеспечивает высокую механическую прочность и устойчивость к перегреву;
• Количество в комплекте: 2 штуки - рассчитан на одну точку крепления с двумя сторонами изоляции;
• Срок службы: 5 лет - при соблюдении условий эксплуатации в пределах нормативных температур и влажности.

Совместимость и монтаж

Изолятор соединительных шпилек 150 мм для ИШП совместим с плоскими изоляторами типоразмера ИШП и стандартными шинами шириной до 80–100 мм. Устанавливаются путём надевания на шпильку перед фиксацией гайкой и шайбой. Обязательно проверяйте посадочный диаметр шпильки - он должен соответствовать внутреннему диаметру изолятора (не менее 12 мм).

Не требует специального инструмента: достаточно обычного ключа для затяжки гаек. Перед монтажом убедитесь, что поверхность шины и шпильки чистые - грязь снижает эффективность изоляции.

Безопасность и стандарты

Изоляторы изготовлены из материалов, соответствующих требованиям к электроизоляции в промышленном оборудовании. Хотя явного указания стандарта в данных нет, материал (эпоксид + стеклоткань) соответствует классу термостойкости F (до 155 C) и обеспечивает необходимый уровень электрической прочности для работы в сетях до 1000 В переменного тока.

Преимущества

• Увеличенная длина (150 мм) даёт запас изоляции даже при больших зазорах между шинами и корпусом;
• Стекловолокно с эпоксидной смолой устойчиво к влаге, маслу и химическим воздействиям в промышленной среде;
• Высокая механическая жесткость - не деформируются под давлением гаек при затяжке;
• Комплект из двух изоляторов исключает необходимость докупать отдельные элементы для одной точки крепления.

Ограничения применения

• Не предназначены для постоянного контакта с открытой водой или агрессивными жидкостями - не имеют защиты IP67/68;
• Не рекомендованы для использования вне закрытых шкафов - прямое попадание пыли, осадков или UV-излучения снижают срок службы;
• Максимальная рабочая температура - около 155 C; при длительных перегрузках выше 4000 А возможна деградация материала;
• Не подходят для систем с частыми вибрациями без дополнительной фиксации - риск микротрещин в эпоксидном слое.

Примеры использования

• Установка вводных шин в распределительном щите 4000 А на заводе;
• Формирование ответвлений от главной шины к групповым автоматам в промышленном щите управления;
• Сборка многоканальной шинной системы в цехе с мощными преобразователями частоты;
• Замена износившихся изоляторов в старых шкафах при модернизации электросистемы.

Практические советы

• Перед монтажом проверьте, чтобы шпилька была ровной и не имела заусенцев - они могут повредить стенку изолятора;
• Не затягивайте гайки сверх меры - избыточный момент может вызвать трещины в эпоксидной оболочке;
• При использовании в помещениях с повышенной влажностью дополнительно используйте герметичные крышки или силиконовые прокладки вокруг шпилек;
• Артикул yis40-150 - всегда заказывайте комплекты по два изолятора на каждую точку крепления, так как один изолятор не обеспечит полноценной изоляции с обеих сторон;
• При замене - сравнивайте длину нового изолятора со старым: 150 мм - оптимальная для стандартных шин, но если шина уже шире - возможно потребуется удлинённая версия.
