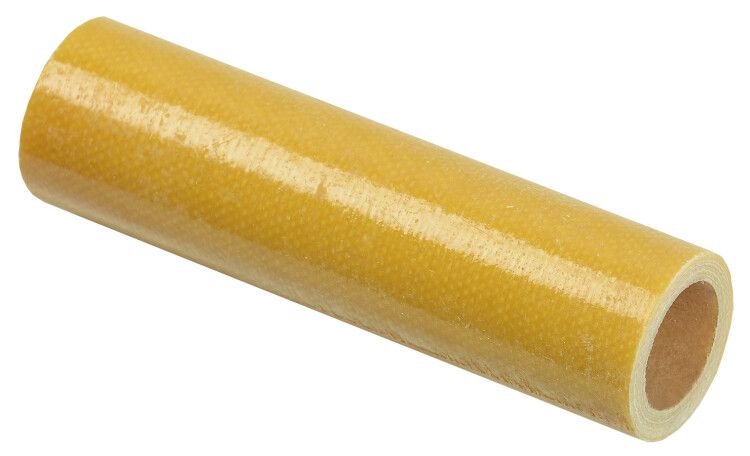

Изолятор соединительных шпилек ИШП 70 мм М12 (к-т 2 шт) IEK (ИЭК) YIS40-70

Изолятор соединительных шпилек 70 мм для ИШП (комплект 2 шт) от IEK предназначен для надёжной электрической изоляции шпилек в шинных сборках, обеспечивая безопасную передачу тока до 4000 А. Артикул yis40-70 применяется в распределительных шкафах и щитах промышленного и коммерческого назначения.

Назначение и область применения

Изолятор соединительных шпилек 70 мм для ИШП используется для изоляции металлических шпилек, которые крепят плоские изоляторы в шинных системах. Применяются при сборке силовых шин в электрических щитах и распределительных устройствах с рабочим током от 250 до 4000 А. Подходят для создания ответвлений от основных шин, особенно там, где требуется высокая механическая прочность и устойчивость к перегреву.

Технические характеристики

• Номинальный ток: 4000 А - способны выдерживать большие нагрузки без перегрева и пробоя;
• Длина: 70 мм - оптимальная длина для большинства типовых шинных сборок;
• Резьба: М12 - совместима с распространёнными болтовыми соединениями;
• Тип материала: стекловолоконная ткань с эпоксидным покрытием - обеспечивает высокую электроизоляцию и устойчивость к влаге, химикатам и температурным колебаниям;
• Срок службы: 5 лет - рассчитан на длительную эксплуатацию в условиях промышленного оборудования;
• Комплектация: 2 штуки - достаточно для одного соединения с двумя шпильками.

Совместимость и монтаж

Изоляторы совместимы с плоскими изоляторами типа ИШП и другими элементами шинных сборок, имеющими стандартные отверстия под резьбу М12. Устанавливаются путём протягивания через отверстие в шине и фиксации гайками с шайбами. Обязательно проверяйте посадочный диаметр отверстий в шинах - он должен соответствовать внешнему диаметру изолятора. Не используйте с шинами шире 120 мм без дополнительной проверки зазора между изолятором и поверхностью шины.

Безопасность и стандарты

Материал изолятора соответствует требованиям к электроизоляционным материалам для промышленного оборудования. Эпоксидное покрытие повышает устойчивость к воздействию масла, бензина и других агрессивных сред. Несмотря на отсутствие явного указания IP-класса, конструкция защищена от попадания пыли и влаги благодаря герметичному слою смолы. Соответствует общим нормам безопасности ГОСТ Р 50030.2 и IEC 60947-1 для компонентов распределительных устройств.

Преимущества

• Высокая dielectric прочность - предотвращает утечки тока даже при повышенной влажности;
• Устойчивость к термическим нагрузкам - не деформируются при работе рядом с нагретыми шинами;
• Механическая жесткость - обеспечивают стабильное положение шпилек при вибрациях и ударных нагрузках;
• Лёгкий вес - не создаёт лишней нагрузки на конструкцию шинной системы;
• Не требуют обслуживания - работают без замены весь срок службы.

Ограничения применения

• Не предназначены для постоянного контакта с открытым огнём или экстремальными температурами выше +120 C;
• Не рекомендованы для использования во взрывоопасных зонах без дополнительной защиты;
• Не подходят для шин с толщиной более 8–10 мм - возможна недостаточная глубина захода резьбы;
• Запрещено использовать с нестандартными шпильками диаметром менее 10 мм или более 14 мм - риск проскальзывания или трещин в материале.

Примеры использования

• Подключение ответвлений от главной медной шины в распределительном щите промышленного цеха;
• Формирование многоканальной шинной системы в UPS-системах;
• Сборка силовой части частотных преобразователей;
• Монтаж шинных модулей в ячейках КРУ и КРУН.

Практические советы

• Перед установкой проверьте, чтобы внутренняя поверхность изолятора была чистой - грязь снижает изоляционные свойства;
• Затягивайте гайки равномерно, без перекоса - иначе есть риск растрескивания корпуса;
• При использовании в помещениях с высокой влажностью дополнительно обработайте места соединений силиконовым составом;
• Не заменяйте эти изоляторы обычными пластиковыми - они не выдерживают ток 4000 А и могут перегреться;
• Артикул yis40-70 от IEK - лучший выбор для замены износившихся аналогов в существующих шинных системах.
