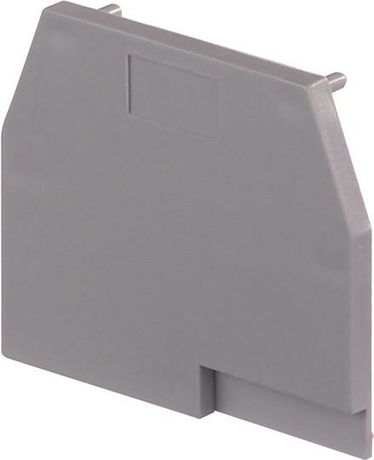

Изолятор торцевой FEM12 для клемм 16 мм.кв М16/12 серый - 1SNA118618R0100 ABB

Изолятор торцевой FEM12 для клемм M16/12 серый от ABB предназначен для защиты и изоляции задней части клеммной колодки типа M16/12, предотвращая случайные замыкания и повышая безопасность монтажа. Артикул 1sna118618r0100 соответствует требованиям промышленного оборудования и используется там, где важна надежная изоляция.

Назначение и область применения

Изолятор торцевой FEM12 для клемм M16/12 серый устанавливается на тыльную сторону клеммных колодок серии M16/12, чтобы исключить контакт между токоведущими частями и металлическими поверхностями шкафа или монтажной панели. Применяется в распределительных щитах, автоматизированных системах управления, промышленном оборудовании и устройствах с высокой плотностью компоновки.

Технические характеристики

• Тип изделия: изолятор торцевой
• Тип крепления: защелкивающийся - фиксируется без инструментов
• Толщина: 3 мм - обеспечивает минимальный выступ за габариты клеммы
• Наличие концевой пластины: да - усиливает механическую жесткость и равномерно распределяет нагрузку
• Материал: пластик - устойчив к химическим воздействиям и старению
• Класс воспламеняемости: V2 - самозагасающий материал, не распространяет пламя
• Диапазон рабочих температур: от -55 до +110 C - подходит для экстремальных условий
• Цвет: серый - совместим с промышленными стандартами цветового кодирования

Совместимость и монтаж

Изолятор торцевой FEM12 для клемм M16/12 серый совместим только с клеммами ABB серии M16/12. Установка происходит путём простого нажатия - защелкивающиеся элементы фиксируют изолятор на задней грани клеммы. Для правильной установки проверьте соответствие формы кромки клеммы и контура изолятора. Не используйте силовые инструменты - перегрузка может сломать защелки.

Безопасность и стандарты

Изолятор торцевой FEM12 для клемм M16/12 серый соответствует классу воспламеняемости UL94 V2, что гарантирует ограниченную горючесть материала. Соответствует нормам безопасности IEC 60947-7-1 для изоляционных деталей в коммутационных аппаратах. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Защелкивающаяся система крепления снижает время монтажа и исключает необходимость в крепеже
• Концевая пластина предотвращает деформацию при сборке и увеличивает срок службы
• Широкий температурный диапазон позволяет применять в холодных складах и нагреваемых помещениях
• Стандартный серый цвет легко отличим от проводов и корпусов, улучшает визуальный контроль

Ограничения применения

• Не предназначена для использования вне клемм M16/12 - несовместима с другими типами клемм
• Не рекомендуется для постоянного контакта с растворителями, маслами и агрессивными химикатами - возможна деградация пластика
• Работает только в сухих или умеренно влажных средах; не имеет IP-защиты и не рассчитана на погружение или прямые брызги воды

Примеры использования

• Установка на клеммники в пультах управления станков ЧПУ
• Фиксация на групповых клеммах в системах вентиляции и кондиционирования
• Изоляция задних контактов в распределительных щитах заводских линий
• Применение в автономных контроллерах, работающих при низких температурах (например, на открытых площадках)

Практические советы

• Перед установкой убедитесь, что поверхность клеммы чистая - пыль и масло снижают надежность защелки
• Проверяйте целостность защелок после доставки - повреждённые элементы не обеспечивают герметичности
• При использовании в условиях вибраций допускается дополнительная фиксация клеем на основе силикона (не на эпоксидке!)
• Артикул 1sna118618r0100 - единственный подходящий вариант для клемм M16/12; другие модели не взаимозаменяемы
