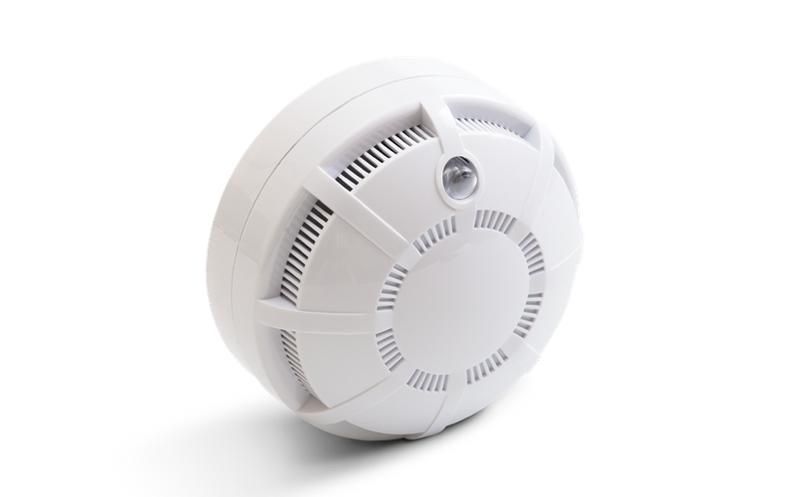

Извещатель пожарный дымовой оптико-электронный ИП 212-45 V1.04 Рубеж Rbz-338654

Извещатель пожарный дымовой оптико-электронный ИП 212-45 V1.04 от бренда Рубеж - это надежное устройство для раннего обнаружения дыма в помещениях с постоянной необходимостью контроля. Он совместим с большинством популярных приемно-контрольных приборов и отличается высокой помехозащищенностью, минимальным энергопотреблением и удобством монтажа.

Назначение и область применения

Извещатель ИП 212-45 V1.04 предназначен для автоматического обнаружения дыма в закрытых помещениях и передачи сигнала «Пожар» на приемно-контрольный прибор (ППКП). Он работает в системах пожарной сигнализации, где требуется стабильная работа без ложных срабатываний. Применяется в офисах, жилых зданиях, складах, учебных заведениях, больницах и других объектах, где важна быстрая реакция на возникновение задымления. Не подходит для установки в местах с активным движением воздуха (например, рядом с вентиляционными решетками) или повышенной запыленностью без регулярного обслуживания.

Технические характеристики

• Тип извещателя: оптико-электронный, дымовой
• Способ монтажа: поверхностный
• Питание: 9–30 В постоянного тока
• Ток потребления в дежурном режиме: ≤ 0,045 мА
• Сопротивление в режиме «Пожар»: не более 1000 Ом
• Выходной сигнал: скачкообразное снижение сопротивления в прямой полярности
• Защита от ложных срабатываний: за счет цифровой обработки сигнала и алгоритма компенсации запыленности
• Индикация состояния: мерцание светодиода в дежурном режиме, фиксация сигнала «Пожар» до сброса
• Материал корпуса: ударопрочный АБС-пластик
• Габариты: соответствуют унифицированному основанию Рубеж

Совместимость и монтаж

Извещатель ИП 212-45 V1.04 совместим со всеми приемно-контрольными приборами, принимающими сигнал «Пожар» в виде снижения сопротивления шлейфа до 1000 Ом. Поддерживается подключение к ППКП: Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и аналогичным моделям.

Монтаж выполняется на горизонтальные поверхности (потолки) с использованием универсального базового основания. Разъемное соединение позволяет легко заменить извещатель без перепайки проводов. Контакты расположены по кругу - извещатель можно устанавливать в любом угловом положении относительно основания.

Подключение проводов - безвинтовое: используются кнопочные зажимы, что ускоряет работу и гарантирует надежный контакт. Минусовой провод шлейфа подключается к контактам 3 и 4; при извлечении извещателя формируется сигнал «Неисправность шлейфа».

Для систем с функцией «двойной сработки» требуется добавочный резистор Rд или устройство согласования УС-01, установленное в основание. Его номинал выбирается в зависимости от модели ППКП. Если функция не нужна - резистор не устанавливается, но ППКП должен ограничивать ток в режиме «Пожар» до 20 мА.

Для четырехпроводных схем подключения применяется устройство согласования УС-02, также монтируемое в базовое основание.

Безопасность и стандарты

Извещатель ИП 212-45 V1.04 соответствует требованиям российских нормативов для средств пожарной сигнализации. Не реагирует на изменения температуры, влажности, естественный или искусственный свет, пламя - исключает ложные срабатывания по этим причинам. Корпус выполнен из самозатухающего материала, соответствующего классу горючести В1.

Преимущества

• Цифровая обработка сигнала от оптопары - точнее распознаёт настоящий дым
• Автоматическая компенсация запыленности - продлевает срок службы без частой очистки
• Низкий ток потребления - экономит энергию в автономных системах
• Удобная кнопка тестирования - проверка работоспособности без доступа к ППКП
• Универсальное базовое основание - совместимо со всеми безадресными извещателями Рубеж
• Фиксация сигнала «Пожар» - даже после удаления дыма, пока не будет произведён сброс с ППКП

Ограничения применения

• Не рекомендуется устанавливать в помещениях с постоянной воздушной циркуляцией (вентиляторы, кондиционеры, двери с протяжками)
• Запрещено использование в условиях с высокой запыленностью без планового обслуживания каждые 6–12 месяцев
• Не подходит для открытых площадок, чердаков, неотапливаемых помещений с перепадами температур выше +-40C
• Требуется обязательное ограничение тока в режиме «Пожар» до 20 мА на стороне ППКП - иначе возможен выход извещателя из строя
• Не обеспечивает индикацию дежурного режима на выносном устройстве оптической сигнализации (ВУОС)

Примеры использования

• Офисные здания - установка в холлах, коридорах, кабинетах
• Жилые дома - в лифтовых холлах, на этажах многоквартирных домов
• Склады и производственные помещения - для защиты зон хранения материалов
• Образовательные учреждения - в учебных классах, библиотеках, лабораториях
• Медицинские организации - в палатах, коридорах, зонах ожидания

Практические советы

• Перед установкой проверьте тип ППКП: если есть функция «двойной сработки» - используйте УС-01 или рассчитайте Rд по документации прибора
• При монтаже на потолок убедитесь, что расстояние до стен ≥ 0,5 м, а до осветительных приборов - ≥ 1 м
• Чистите оптическую камеру извещателя один раз в год сухой мягкой щеткой - не используйте жидкости!
• При замене старого извещателя Рубеж - новое устройство ИП 212-45 V1.04 можно установить на существующее основание без переделки проводки
• После срабатывания сброс сигнала происходит только при отключении питания ППКП на 2+ секунды - не пытайтесь сбрасывать механически
• Для сложных систем с несколькими извещателями рекомендуется вести журнал обслуживания с отметками времени проверок
