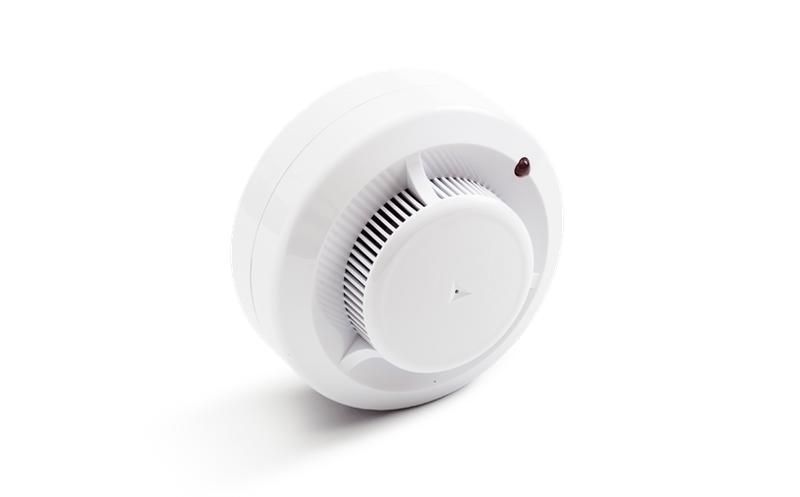

Извещатель пожарный дымовой оптико-электронный ИП 212-141 V1.04 Рубеж Rbz-338653 Rbz-707928

Извещатель пожарный дымовой оптико-электронный ИП 212-141 V1.04 от бренда Рубеж - это непрерывно работающий датчик, реагирующий на presence дыма, а не на тепло или свет. Он совместим с большинством популярных приемно-контрольных приборов и применяется в системах пожарной сигнализации зданий различного типа.

Назначение и область применения

Извещатель пожарный дымовой оптико-электронный ИП 212-141 V1.04 предназначен для раннего обнаружения возгораний по наличию продуктов горения - дыма. Он работает в составе адресных и неадресных систем пожарной сигнализации, подключаясь к приемно-контрольным приборам с питанием 9–30 В. Применяется в офисах, жилых домах, складах, учебных заведениях и других помещениях, где важна быстрая реакция на задымление, но нет высоких уровней запыленности или паров.

Технические характеристики

• Тип извещателя: оптико-электронный, дымовой
• Способ монтажа: поверхностный
• Питание: от шлейфа сигнализации 9–30 В постоянного тока
• Сопротивление в режиме «Пожар»: ≤1000 Ом
• Выходной сигнал: снижение сопротивления в прямой полярности
• Индикация: светодиоды «Норма» и «Пожар»
• Защита от ложных срабатываний: не реагирует на температуру, влажность, свет, пламя
• Сброс состояния «Пожар»: отключение питания на ≥2 сек с ППКП
• Поддержка выносного устройства оптической сигнализации (ВУОС): да

Совместимость и монтаж

Извещатель пожарный дымовой оптико-электронный ИП 212-141 V1.04 имеет унифицированное базовое основание, совместимое со всеми неадресными извещателями Рубеж. Это позволяет заменить старый датчик без перепрошивки или переделки шлейфа.

Монтаж осуществляется поверхностью на потолочные или стеновые конструкции. Соединение с основанием - разъемное, что упрощает установку и обслуживание. Круговые контакты позволяют поворачивать корпус извещателя в любом направлении без учета ориентации проводов.

Подключение проводов - безвинтовое: используются кнопки-зажимы, обеспечивающие надежный контакт без инструментов. Минусовой провод шлейфа подключается к контактам 3 и 4; при извлечении извещателя с основания система фиксирует «Неисправность ШС».

Для работы с приборами, поддерживающими функцию «двойной сработки» (например, Гранит, ВЭРС ПК), требуется добавочный резистор Rд или устройство согласования УС-01. Его номинал выбирается по таблице совместимости конкретного ППКП. Если функция не нужна - резистор не устанавливается.

Для подключения к четырехпроводным схемам используется устройство согласования УС-02, которое монтируется внутри базового основания.

Безопасность и стандарты

Извещатель соответствует требованиям к неадресным дымовым извещателям, применяемым в системах пожарной безопасности РФ. Работает в рамках нормативов, регламентирующих использование оборудования в системах автоматической пожарной сигнализации. Не содержит радиоактивных компонентов. Электрическая безопасность обеспечена за счет ограничения тока в режиме «Пожар» до 20 мА - при условии, что ППКП имеет эту функцию.

Преимущества

• Стабильная работа при изменениях окружающей среды - не срабатывает от пара, света или температуры
• Горизонтальный круговой дымозаход - равномерное распознавание дыма из любого направления
• Универсальное базовое основание - совместимо с любыми неадресными извещателями Рубеж
• Безвинтовые зажимы - быстрый и надежный монтаж проводов
• Возможность подключения ВУОС - усиление визуальной сигнализации
• Сохранение состояния «Пожар» после прекращения действия - предотвращает потерю события

Ограничения применения

• Не рекомендуется для установки в местах с высокой запыленностью, дымом от курения, кухнях без вытяжки - возможны ложные срабатывания
• Не подходит для помещений с частыми перепадами температур выше +-10C/мин - хотя сам не реагирует на температуру, экстремальные условия влияют на работу электроники
• Требуется обязательное ограничение тока в режиме «Пожар» до 20 мА на ППКП - иначе извещатель может выйти из строя
• Не работает с адресными системами без модификации - требуются внешние преобразователи
• Сброс «Пожара» невозможен вручную - только через отключение питания ППКП

Примеры использования

• Офисные здания - на потолках коридоров, холлов, рабочих комнат
• Жилые дома - в спальнях, гостиных, детских комнатах
• Общеобразовательные учреждения - классы, лекционные аудитории
• Складские помещения - особенно там, где хранятся бумага, текстиль, пластик
• Частные дома с центральной системой пожарной сигнализации на базе Гранит или Сигнал-20

Практические советы

• Перед установкой проверьте тип ППКП: если он поддерживает «двойную сработку» - используйте УС-01 или рассчитайте Rд по документации прибора
• При использовании УС-02 для четырехпроводной схемы - убедитесь, что ППКП действительно требует такой подводки
• Не закрывайте извещатель декоративными решетками, люстрами или другими предметами - это нарушает дымозаход
• Проверяйте состояние светодиодов при тестировании: «Норма» - мерцает раз в 30–60 сек, «Пожар» - постоянно горит
• При замене извещателя - не забудьте отключить питание ППКП, чтобы избежать случайного срабатывания
• Для сложных объектов - используйте УС-01 вместо дискретного резистора: проще, надежнее, меньше ошибок при сборке
