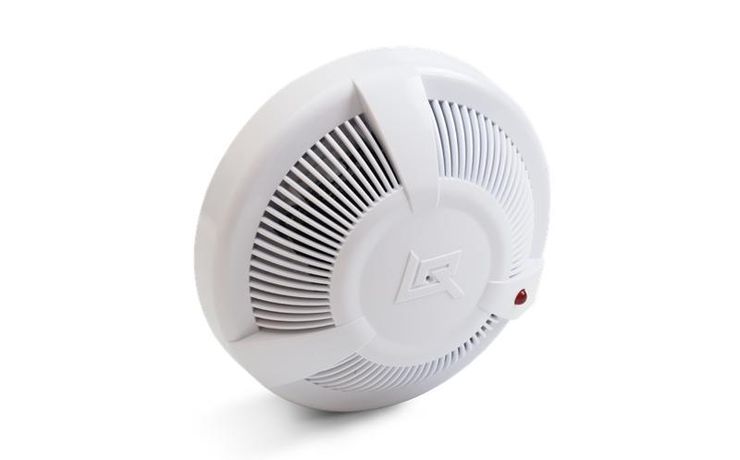

Извещатель пожарный дымовой оптико-электронный ИП 212-187 W1.04 Рубеж Rbz-338840

Извещатель пожарный дымовой оптико-электронный ИП 212-187 W1.04 от компании «Рубеж» - это надёжное устройство для раннего обнаружения дыма в помещениях с постоянным питанием от сети. Он совместим с большинством популярных приемно-контрольных приборов и отличается повышенной устойчивостью к помехам, что делает его подходящим для установки в сложных электрических средах.

Назначение и область применения

Извещатель ИП 212-187 W1.04 предназначен для обнаружения продуктов горения в воздухе - именно дыма, а не тепла, света или влаги. Он работает в составе адресных и неадресных систем пожарной сигнализации, передавая сигнал «Пожар» при снижении сопротивления в шлейфе ниже 1000 Ом. Применяется в офисах, жилых домах, школах, больницах, торговых центрах и других закрытых помещениях, где требуется быстрое выявление начала возгорания без влияния внешних факторов.

Технические характеристики

• Принцип работы: оптический - обнаружение дыма за счёт рассеивания света внутри камеры;
• Напряжение питания: 9–30 В постоянного тока (DC), совместим с шлейфами 9–27 В;
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Диаметр корпуса: 106 мм - стандартный размер для монтажа в потолочные ниши;
• Основной источник питания: сеть 220 В через приемно-контрольный прибор (не требует автономного источника);
• Выходной сигнал: скачкообразное снижение сопротивления до ≤1000 Ом в прямой полярности;
• Индикация: двухцветный светодиод - красный (пожар), зелёный (дежурный режим, вспышка каждые 5 сек);
• Микросхема: ASIC R2 - собственная разработка «Рубеж» для подавления ЭМИ;
• Корпус: ударопрочный АБС-пластик, возможна покраска в любой цвет по запросу.

Совместимость и монтаж

Извещатель ИП 212-187 W1.04 совместим со всеми неадресными извещателями серии «Рубеж» благодаря унифицированному базовому основанию. Установка происходит без необходимости перепрограммирования системы - достаточно заменить старый извещатель на новый, сохранив прежнюю базу. Соединение с базой - разъёмное, с круговыми контактами, что позволяет поворачивать сам извещатель в любом направлении при монтаже. Для подключения используются два провода: минусовой шлейфа подключается к контактам 3 и 4, которые внутри извещателя замкнуты. Отсоединение устройства вызывает сигнал «Неисправность шлейфа». Кабели фиксируются винтовыми зажимами на базе - удобно для многократного обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям к неадресным извещателям, используемым в системах пожарной безопасности РФ. Нет сертификата по EN 54, поэтому применение в ЕС или объектах с жесткими европейскими нормами не рекомендовано. Защита IP30 допускает использование только во внутренних помещениях с контролируемой средой - не для улиц, чердачных помещений или сырых зон.

Преимущества

• Исключены ложные срабатывания от люминесцентных ламп и электромагнитных помех благодаря микросхеме ASIC R2;
• Защитная сетка на дымовой камере предотвращает попадание насекомых - снижает риск ложных тревог;
• Закрытая конструкция без зазоров между камерой и основанием повышает надёжность;
• Увеличенная площадь дымозахода - быстрое срабатывание даже при малом количестве дыма;
• Тестирование через технологическое отверстие - можно проверить работоспособность без демонтажа;
• Двухцветная индикация даёт наглядную информацию о состоянии: зелёный - всё в порядке, красный - пожар;
• Сигнал «Пожар» сохраняется после устранения дыма - не требует повторного срабатывания для фиксации события.

Ограничения применения

• Не предназначен для установки в помещениях с высокой запылённостью, влажностью или перепадами температур - IP30 не обеспечивает защиту от жидкости и пыли;
• Не реагирует на пламя, тепло или свет - не заменяет тепловые или комбинированные извещатели;
• Требует наличия приемно-контрольного прибора с поддержкой импульса сопротивления ≤1000 Ом - несовместим с некоторыми устаревшими моделями;
• Сброс сигнала «Пожар» возможен только путём отключения питания на 2+ секунды - нельзя сбросить кнопкой на самом извещателе;
• Не подходит для взрывоопасных зон - отсутствуют взрывозащита и соответствующий класс опасности.

Примеры использования

• Офисные помещения - обнаружение задымления от перегрева оборудования или короткого замыкания;
• Жилые дома - установка в коридорах, холлах, детских комнатах;
• Общественные учреждения - школы, библиотеки, административные здания;
• Производственные участки - там, где есть риск возникновения дыма от материалов, но нет открытого огня;
• Системы с ППКП типа Гранит, Сигнал-20, ВЭРС ПК - идеально сочетаются по протоколу связи.

Практические советы

• При монтаже убедитесь, что посадочный диаметр в потолке не меньше 106 мм - иначе извещатель не войдёт;
• Перед установкой проверьте, чтобы питание на шлейфе было в пределах 9–30 В DC - выход за границы может повредить микросхему ASIC R2;
• Используйте только оригинальные базовые основания «Рубеж» - другие производители могут иметь другую схему контактов;
• Для регулярного тестирования применяйте специальное тестирующее устройство через технологическое отверстие - не дуйте и не дымите вручную;
• При замене старого извещателя - не меняйте базу, если она от «Рубеж»: новое устройство ИП 212-187 W1.04 встанет без доработок;
• Не устанавливайте рядом с мощными источниками ЭМИ - хотя ASIC R2 снижает чувствительность, экстремальные помехи всё же могут влиять.
