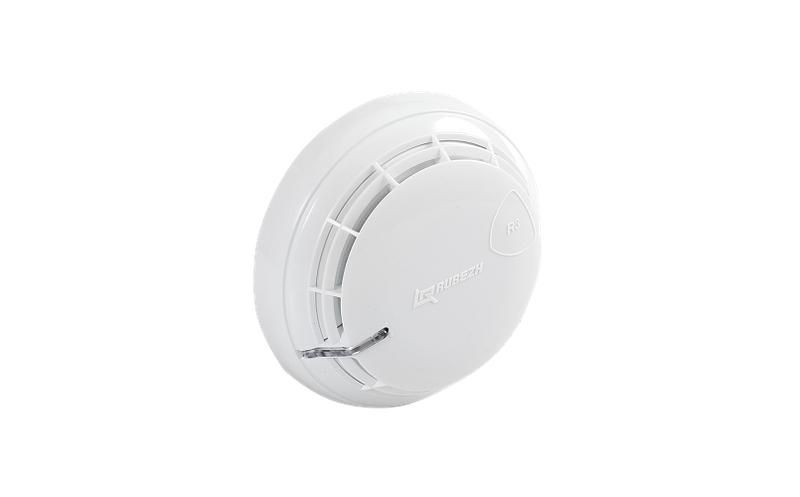

Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR-R3 без базового основания Рубеж Rbz-342280

Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR-R3 без базового основания — это многофункциональный детектор, который одновременно реагирует на дым, максимальную температуру и скорость её роста. Устройство предназначено для интеграции в адресно-аналоговые системы пожарной сигнализации Рубеж и требует отдельного базового основания для монтажа.

Назначение и область применения

Извещатель ИП 212/101-64-PR-R3 без базового основания используется для раннего обнаружения пожара в помещениях с высокими требованиями к надёжности: офисах, складах, производственных залах, медицинских учреждениях и других объектах с постоянным пребыванием людей. Он сочетает три метода обнаружения — оптический (по дыму), термомаксимальный (по предельной температуре) и термодифференциальный (по скорости нагрева), что снижает вероятность ложных срабатываний и повышает точность распознавания настоящих угроз.

Технические характеристики

• Датчик дыма: оптико-электронный, с автоматической компенсацией запыления
• Принцип работы по температуре: максимально-дифференциальный — срабатывает при достижении 54 °C или при быстром росте температуры (>10 °C/мин)
• Напряжение питания: 24–36 В постоянного тока (DC)
• Питание и связь: через двухпроводную адресно-аналоговую линию (АЛС)
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от воды и пыли
• Индикация: светодиодная, показывает нормальный режим, неисправность и срабатывание
• Метод диагностики: проверка работоспособности кнопкой или оптическим тестером ОТ-1
• Выходные сигналы: «Пожар», «Неисправность» — передаются в прибор Рубеж

Совместимость и монтаж

Извещатель ИП 212/101-64-PR-R3 поставляется без базового основания и требует установки на одно из подходящих оснований:

• W1.02 — для крепления на жесткие конструкции (потолки, стены)
• W1.03 — аналогично W1.02, но с контактами для подключения экрана кабеля АЛС
• W2.02 — для монтажа на подвесные потолки
• W2.03 — аналогично W2.02, с возможностью подключения экрана кабеля
• ИЗ-1Б-R3 L1.42 — с встроенным изолятором АЛС, для защиты линии от КЗ

Разъёмное соединение позволяет менять извещатель без демонтажа основания. Круговая форма контактов даёт возможность вращать корпус при установке — ориентация не важна. При использовании ИЗ-1Б-R3 L1.42 извещатель занимает два адреса в системе: один — сам датчик, второй — изолятор. Без него — один адрес.

Безопасность и стандарты

Устройство соответствует требованиям российской системы пожарной безопасности и проектировано для работы в составе адресно-аналоговых систем, сертифицированных в соответствии с ГОСТ Р 53325 и другими нормативами. IP40 обеспечивает защиту от крупных твердых частиц, но не предназначен для установки в сырых, пыльных или открытых зонах. Экран кабеля можно подключить только при использовании оснований W1.03 или W2.03.

Преимущества

• Тройная система обнаружения — дым, температура, скорость нагрева — минимизирует ложные срабатывания
• Автоматическая компенсация запыления дымовой камеры продлевает срок службы без обслуживания
• Поддержка изолятора ИЗ-1Б-R3 L1.42 повышает отказоустойчивость линии связи
• Гибкая совместимость с различными типами баз — позволяет адаптировать монтаж под тип перекрытия
• Простая диагностика: тестирование доступно без спецоборудования — достаточно кнопки

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или воздействия прямых струй воздуха — IP40 недостаточен для таких сред
• Обязательно требуется наличие совместимого базового основания; без него устройство невозможно подключить
• При использовании изолятора ИЗ-1Б-R3 L1.42 расходуется второй адрес в контроллере — важно учитывать при планировании сети
• Не работает автономно — требует подключения к адресно-аналоговой линии Рубеж
• Не рекомендован для помещений с частыми скачками температуры (например, рядом с печами, сушилками)

Примеры использования

• Офисные центры — обнаружение задымления от перегрева оборудования
• Производственные участки — контроль за температурой на линиях с горячими процессами
• Складские помещения — выявление начала возгорания материалов при медленном нагреве
• Медицинские учреждения — где важна минимальная вероятность ложных тревог
• Жилые дома с центральной системой пожарной сигнализации — при наличии адресной сети Рубеж

Практические советы

• Перед заказом выберите базовое основание в зависимости от типа потолка: несущий или подвесной
• Если линия АЛС длинная или находится в зоне риска КЗ — используйте основание ИЗ-1Б-R3 L1.42, даже если это потребует второго адреса
• Для обслуживания всегда имейте под рукой тестер ОТ-1 — он безопаснее и точнее, чем механическая кнопка
• Не закрывайте извещатель декоративными решётками или светильниками — это нарушит работу оптического канала
• Проверьте соответствие напряжения питания (24–36 В DC) до подключения — превышение может вывести устройство из строя
• При замене старого извещателя — сохраняйте оригинальное основание, если оно совместимо с новым ИП 212/101-64-PR-R3
