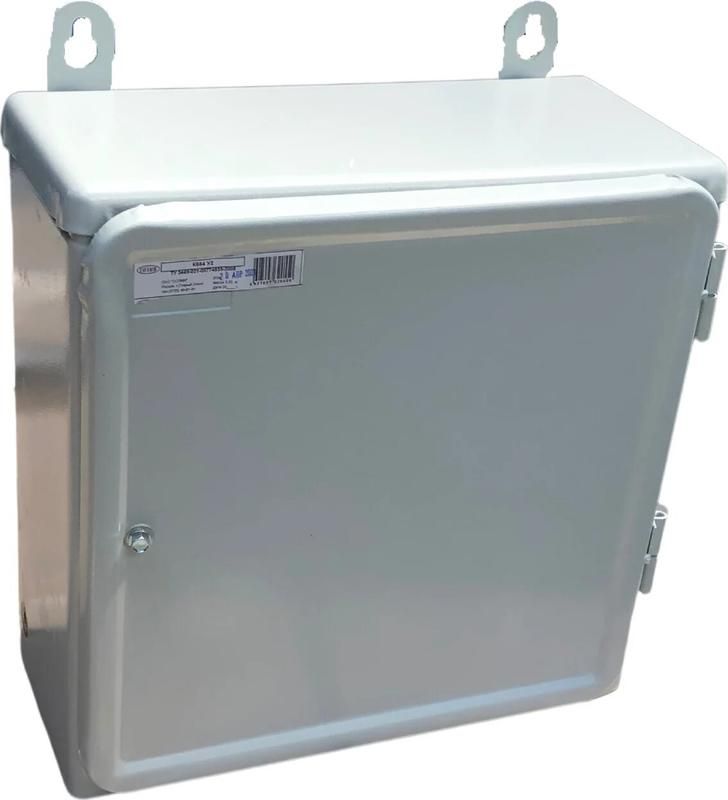

Ящик протяжной К654 У2 IP54 СОЭМИ Н0114701210

Ящик протяжной К654 У2 IP54 от СОЭМИ - это прочный металлический корпус для временного или постоянного расположения точек соединения и протяжки кабелей при монтаже электропроводки. Его используют при прокладке кабельных линий до 1000 В, особенно там, где требуется доступ к проводникам в процессе работ. Артикулы н0114701210 и 114701210 соответствуют одному продукту.

Назначение и область применения

Ящик протяжной К654 У2 IP54 применяют для:

• временного хранения и протяжки кабелей при монтаже в трубах;
• соединения и ответвления жил кабелей в процессе прокладки;
• облегчения последующего обслуживания электропроводки - позволяет получить доступ к проводам без вскрытия штукатурки или стен.

Подходит для установки внутри зданий, под навесом или в других закрытых помещениях с умеренным климатом. Не предназначен для открытой установки под дождём или в сырых средах без дополнительной защиты.

Технические характеристики

• Габариты: 200 × 400 мм (длина × высота);
• Материал: сталь толщиной 1 мм;
• Покрытие: порошковое антикоррозийное, серого цвета;
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Климатическое исполнение: У2 - работает при температуре от −10 C до +40 C, в помещениях с нормальной влажностью;
• Форма: квадратная, компактная;
• Способ монтажа: настенный - крепится саморезами или анкерами к стене;
• Количество входов: 0 - отверстия для кабелей делаются самостоятельно при монтаже;
• Срок службы: не менее 25 лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Ящик протяжной К654 У2 IP54 не имеет готовых вводов - все отверстия под трубы или кабели выполняются вручную. Это даёт свободу в планировании маршрутов проводки. Для монтажа используйте перфоратор или сверло по металлу. Отступите от краёв минимум 20–30 мм, чтобы не повредить стенки корпуса. Крепление осуществляется через предварительно просверленные отверстия в боковых стенках. Подходящие крепёжные элементы - саморезы M4–M6 или анкеры, в зависимости от типа стены.

Резиновые уплотнители на крышке обеспечивают герметичность после закрывания - проверьте плотность прилегания перед запуском системы.

Безопасность и стандарты

Ящик протяжной К654 У2 IP54 соответствует требованиям ТУ 3449-021-05774835-2008. Климатическое исполнение У2 и класс механической защиты М2 подтверждают соответствие ГОСТ 17516-72. Применяется в системах с рабочим напряжением до 1000 В переменного или постоянного тока. Напряжение выше указанного недопустимо.

Преимущества

• Высокая долговечность благодаря стали 1 мм и порошковому покрытию - не ржавеет даже при периодических перепадах влажности;
• Гибкость в проектировании - отверстия делают именно там, где нужны, без ограничений;
• Легко открывается - крышка фиксируется на болтах, что позволяет часто получать доступ к проводам;
• Не требует специальных инструментов для монтажа - достаточно обычного набора слесаря;
• Серый цвет не выгорает на свету и хорошо сочетается с большинством интерьеров.

Ограничения применения

• Не предназначена для установки на улице без дополнительного козырька или кожуха - IP54 не обеспечивает защиту от прямого потока воды;
• Запрещено использовать в агрессивных средах: химически активные пары, солевые туманы, повышенная кислотность - могут повредить покрытие;
• Не подходит для монтажа в местах с частыми ударными нагрузками - корпус тонкий (1 мм), деформируется при сильном давлении;
• Не используется как распределительный щит - внутри нет места для автоматов, контакторов или коммутационных устройств.

Примеры использования

• Протяжка силового кабеля между этажами в многоэтажном доме - ящик устанавливают на каждом уровне для удобства затяжки;
• Обустройство точки ответвления в цеху - кабель от главной трассы заводится в ящик, затем от него идут линии к станкам;
• Монтаж освещения в офисе - когда провода прокладываются в полу или под потолком, ящик служит контрольной точкой для замены ламп или ремонта;
• Работы на объектах с изменяемой схемой - например, на стройплощадках, где планы меняются в процессе.

Практические советы

• Перед монтажом определитесь с направлением ввода кабелей - лучше сделать два отверстия под углом 90°, чем одно, чтобы избежать перегиба жил;
• После сверления удалите металлическую стружку и зачистите кромки - острые края могут повредить изоляцию кабеля;
• Не забудьте промаркировать каждый ввод - это ускорит диагностику и ремонт;
• При длительном хранении храните в сухом месте - хотя покрытие устойчиво, влага может вызвать коррозию на краях при длительном контакте;
• Для частого доступа рекомендовано использовать болты с головками под крестовую отвёртку - они быстрее открываются, чем гайки.
