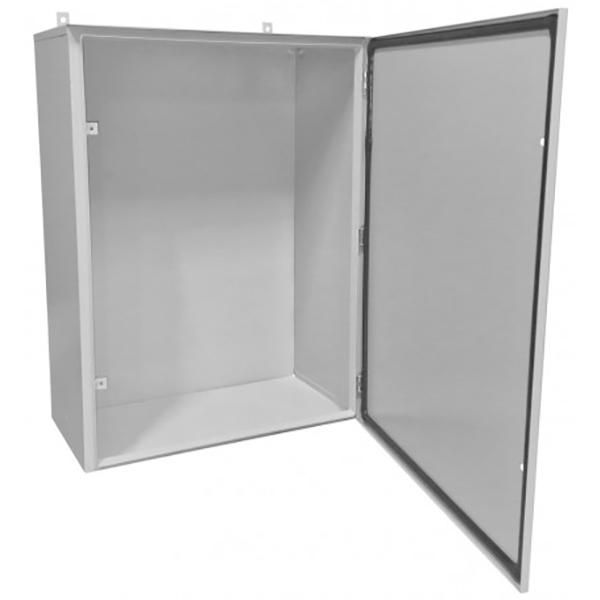

Ящик протяжной К657У2 800х600х300 IP54 Электротехник ET541446

Ящик протяжной К657У2 800х600х300 IP54 от бренда Электротехник предназначен для организации точек протяжки, соединения и ответвления кабелей в трубных электропроводках. Его прочная стальная конструкция и защита IP54 делают его надёжным решением для промышленного монтажа в сложных условиях.

Назначение и область применения

Ящик протяжной К657У2 800х600х300 IP54 используется для доступа к кабелям во время прокладки и обслуживания электролиний. Он позволяет выполнять протяжку проводов через трубы, делать ответвления и соединения без вскрытия основной трассы. Подходит для установки в помещениях и на улице - особенно там, где требуется защита от пыли и влаги.

Технические характеристики

• Размеры: 800×600×300 мм - достаточно вместительный для групп кабелей
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Покрытие: порошковое - устойчиво к коррозии, царапинам и химическому воздействию
• Температурный диапазон: от –45 C до +40 C - работает в суровых климатических зонах
• Номинальное напряжение изоляции: 1000 В - допустимо применение в сетях до 1 кВ
• Тип крышки: монтажная - фиксируется винтами, открывается для доступа к внутреннему пространству
• Способ монтажа: навесной - крепится на стену или опору
• Цвет: серый - соответствует промышленному дизайну
• Ввод сзади: да - можно подключать трубы или кабели с тыльной стороны корпуса
• Количество входов: 0 - отверстия для кабелей сверлятся на месте, согласно проекту

Совместимость и монтаж

Ящик протяжной К657У2 800х600х300 IP54 совместим с любыми металлическими и пластиковыми трубами, которые можно просверлить в стенках корпуса. Для монтажа используются стандартные кронштейны или болты через отверстия на задней стенке. Учитывайте, что отверстия под кабели и трубы не предварительно сделаны - их необходимо проделать самостоятельно перед установкой. Резиновые уплотнители вокруг вводов обеспечивают сохранение степени защиты IP54 после монтажа.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для защиты от внешних воздействий. Номинальное напряжение изоляции 1000 В гарантирует безопасную работу в бытовых и промышленных сетях до 1 кВ. Конструкция исключает случайный контакт с токоведущими частями при закрытой крышке. Применение в соответствии с ПУЭ и ГОСТ Р 51321.1.

Преимущества

• Антивандальное исполнение - трудно повредить или вскрыть без инструментов
• Порошковое покрытие - не требует окраски, долго сохраняет вид и защитные свойства
• Резиновые уплотнения - обеспечивают надёжную герметизацию даже при перепадах температур
• Высокая износостойкость - выдерживает многократные открытия крышек и нагрузки при протяжке кабелей
• Гибкая адаптация - можно сделать нужное количество и расположение вводов под конкретную задачу

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не является герметичным контейнером - не рассчитан на постоянное погружение в воду или сильный напор струи
• Не имеет встроенных коммутационных элементов - служит только как распределительная/протяжная коробка
• Требует самостоятельного сверления отверстий - нельзя использовать “как есть” без подготовки

Примеры использования

• Протяжка силовых кабелей между этажами в жилом доме через вертикальные шахты
• Обслуживание кабельных линий на заводах, где часто меняются участки проводки
• Подключение освещения на открытых площадках - парковки, автостоянки, промзоны
• Разветвление кабелей в системах автоматизации и управления технологическими процессами

Практические советы

• Перед монтажом проверьте, чтобы толщина стенки трубы была совместима с толщиной стали ящика - иначе будет сложно затянуть крепёж
• Используйте сверло с победитовым наконечником для сверления стальных стенок - обычные свёрла быстро затупятся
• После сверления удалите металлическую стружку и обработайте кромки от заусенец - это предотвратит повреждение изоляции кабелей
• Затягивайте винты крышки равномерно - перекос может нарушить уплотнение и снизить степень защиты
• При использовании в холодных регионах убедитесь, что резиновые уплотнители не потеряли эластичность - они должны плотно прилегать при температуре ниже 0 C
