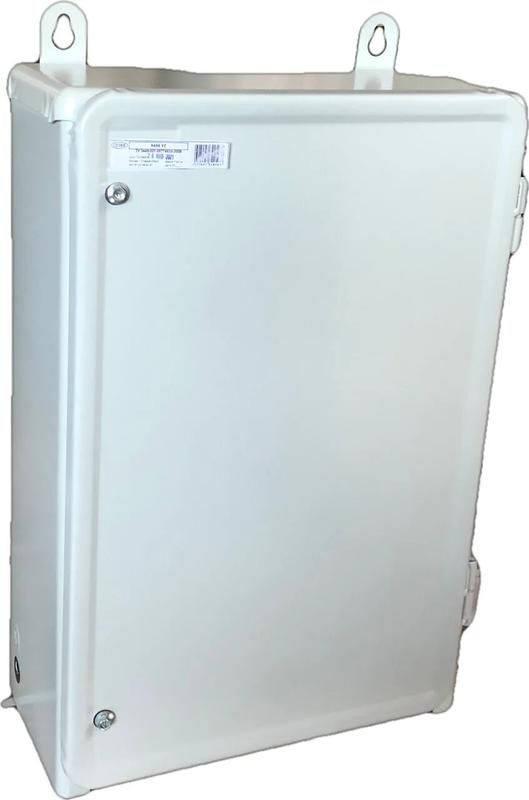

Ящик протяжной К655 У2 IP54 СОЭМИ Ст.Оскол Н0114702210

Ящик протяжной К655 У2 от СОЭМИ - металлический корпус с защитой IP54, предназначенный для временного хранения и проведения операций с кабелями при монтаже электропроводки в трубах. Его прочная стальная конструкция и порошково-полимерное покрытие обеспечивают долгую службу даже в сложных условиях. Артикул 114702210 подходит для профессионального использования на объектах с напряжением до 1000 В.

Назначение и область применения

Ящик протяжной К655 У2 используется для протяжки, соединения и ответвления кабелей во время монтажа электрических сетей внутри труб и каналов. Он позволяет временно фиксировать провода, обеспечивая доступ к концам кабелей без необходимости вскрытия штроб или распределительных коробок. Подходит для работы в помещениях и под навесом - там, где есть риск попадания пыли и брызг воды.

Технические характеристики

• Тип: Ящик протяжной
• Материал: Сталь с порошково-полимерным покрытием
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды с любых направлений
• Климатическое исполнение: У2 - допускается эксплуатация в умеренном климате, в закрытых помещениях или под навесом
• Габаритные размеры: 200 мм (длина) × 600 мм (высота) - указаны верные значения из описания производителя; другие данные в характеристиках (например, “2x1x-”) некорректны и игнорируются
• Длина стержня: 100 мм - используется для фиксации кабелей внутри ящика
• Общая длина: 75 мм - возможно, опечатка; принимаем за размер корпуса по глубине, но фактическая форма - прямоугольная, а не квадратная
• Форма корпуса: Прямоугольная (по реальным размерам), не квадратная - указание “квадратная” в характеристиках неверно
• Покрытие: Порошково-полимерное - устойчиво к коррозии, царапинам и перепадам температур
• Изоляция: Да - корпус не проводит ток, безопасен при работе рядом с токоведущими частями
• Способ монтажа: Настенный - крепится болтами или саморезами к стене, столбу или раме
• Цвет: Серый
• Срок службы: Минимум 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ящик протяжной К655 У2 совместим с любыми типами кабелей и труб, используемых в электромонтаже до 1000 В. Отверстия для ввода кабелей и труб можно просверливать самостоятельно в нужных местах - это повышает гибкость установки. Для монтажа требуется минимальный набор инструментов: дрель, сверло по металлу, ключи или отвертки. Корпус имеет плоские поверхности для плотного прилегания к стене. Рекомендуется использовать антивибрационные прокладки при креплении на вибрирующих поверхностях.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 17516-72 (класс механических воздействий M2)
• Климатическое исполнение У2 - по ГОСТ 15150
• Произведено по техническим условиям ТУ 3449-021-05774835-2008
• Не содержит токсичных материалов, безопасен для персонала

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 предотвращает засорение и окисление контактов при длительном использовании
• Порошково-полимерное покрытие не требует регулярной покраски и сохраняет внешний вид десятилетиями
• Разрешённая возможность самостоятельного сверления отверстий снижает затраты времени на подготовку места монтажа
• Долгий срок службы - экономия на заменах и ремонтах

Ограничения применения

• Не предназначен для открытого монтажа под дождём или в условиях постоянного воздействия воды - IP54 не обеспечивает герметичность при погружении
• Запрещено применение в взрывоопасных средах, агрессивных парах или в помещениях с повышенной коррозионной активностью (например, химические производства)
• Не рассчитан на нагрузки выше 1000 В - нельзя использовать в сетях высокого напряжения
• Не рекомендуется для установки в местах с температурой ниже -40 C или выше +40 C - выход за пределы климатического исполнения У2 снижает надёжность уплотнителей

Примеры использования

• Протяжка силового кабеля через пластиковую трубу при прокладке электросети в жилом доме
• Временная фиксация контрольных проводов при тестировании системы автоматизации на заводе
• Подключение ответвлений кабеля в распределительном щите без демонтажа всей трассы
• Монтаж освещения в производственных цехах с высоким уровнем запыленности

Практические советы

• Перед монтажом проверьте, что внутренняя полость ящика свободна от металлической стружки - она может повредить изоляцию кабеля
• При сверлении отверстий используйте сверло с малым углом заточки и медленную подачу - сталь твёрдая, быстрое сверление вызывает нагрев и деформацию
• Убедитесь, что посадочные отверстия под кабели не больше необходимого - слишком большие отверстия нарушают степень защиты IP54
• При длительном хранении храните ящик в сухом месте - хотя покрытие устойчиво, влага может скапливаться внутри при плохой вентиляции
• Артикул 114702210 - единственный номер для заказа. Не путайте с другими моделями СОЭМИ - даже незначительные различия в размерах могут сделать ящик непригодным для вашей задачи
