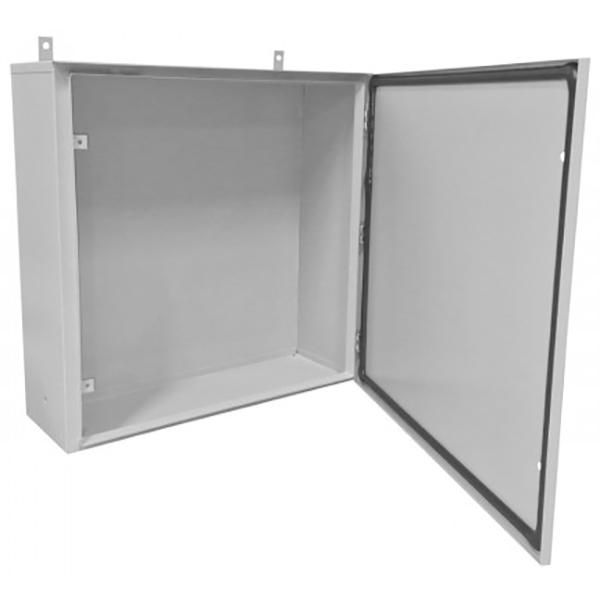

Ящик протяжной К656У2 600х600х200 IP54 Электротехник ET541445

Ящик протяжной К656У2 600х600х200 IP54 (ЭТ) от бренда Электротехник предназначен для организации точек протяжки, соединения и ответвления кабелей в трубных и кабельных трассах. Его прочная стальная конструкция и защита IP54 делают его надёжным решением для промышленного монтажа в сложных условиях.

Назначение и область применения

Ящик протяжной К656У2 600х600х200 IP54 (ЭТ) используется для удобного доступа к кабелям во время прокладки и обслуживания электропроводок. Он позволяет выполнять протяжку проводов через трубы, делать ответвления и соединения без вскрытия основной трассы. Подходит для установки в помещениях и на улице - особенно там, где есть риск попадания пыли, влаги или механических воздействий.

Технические характеристики

• Размеры: 600×600×200 мм - обеспечивает достаточное внутреннее пространство для работы с несколькими кабелями
• Материал корпуса: сталь - высокая механическая прочность и долговечность
• Защитное покрытие: порошковое - устойчиво к коррозии, царапинам и химическим воздействиям
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в количестве, нарушающем работу) и от брызг воды с любого направления
• Температурный диапазон: от –45 C до +40 C - работает в суровых климатических условиях, включая холодные регионы
• Номинальное напряжение изоляции: 1000 В - безопасно применять в сетях до 1 кВ
• Форма: квадратная - оптимальна для компактной установки вдоль стен и в углах
• Цвет: серый - соответствует промышленному дизайну, не выгорает на солнце
• Количество входов: 0 - отверстия для кабелей и труб сверлятся самостоятельно при монтаже
• Тип крышки: монтажная - плотно закрывается для защиты внутреннего пространства
• Фиксация крышки: винтовая - надёжная, не требует специальных инструментов для открывания
• Способ монтажа: на винты - крепится к стене, полу или другой поверхности с помощью болтов

Совместимость и монтаж

Ящик протяжной К656У2 600х600х200 IP54 (ЭТ) не имеет готовых вводов - все отверстия под трубы или кабели необходимо просверливать в процессе установки. Для этого используются стандартные свёрла по металлу. Уплотнители на крышке позволяют сохранить степень защиты даже после сверления. Монтаж осуществляется на четыре точки фиксации - рекомендуется использовать болты M8–M10 с шайбами. Корпус рассчитан на нагрузку от собственного веса и массы кабелей внутри - не предназначен для подвеса тяжёлого оборудования.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для защиты от внешних воздействий. Степень защиты IP54 соответствует ГОСТ 14254. Номинальное напряжение изоляции 1000 В гарантирует безопасность при работе в сетях до 1 кВ. Конструкция исключает случайное прикосновение к токоведущим частям при правильно выполненном монтаже.

Преимущества

• Антивандальное исполнение - трудно повредить или вскрыть без инструментов
• Порошковое покрытие - не требует окраски, служит десятки лет даже в агрессивной среде
• Резиновые уплотнения - обеспечивают постоянную защиту IP54 без необходимости замены при нормальной эксплуатации
• Высокая износостойкость - выдерживает многократные открытия крышки и перегрузки по кабелям
• Готовые отверстия под крепление - ускоряют установку и снижают вероятность ошибок

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не следует использовать в местах с температурой выше +40 C - возможен перегрев и снижение срока службы уплотнителей
• Отсутствие заводских вводов требует дополнительных работ при монтаже - нельзя просто “прикрутить” без подготовки отверстий
• Не рекомендован для взрывоопасных зон - не имеет взрывозащиты и не сертифицирован для АЗО

Примеры использования

• Протяжка силовых кабелей между распределительными щитами на заводе
• Точка ответвления для освещения вдоль технологического конвейера
• Обслуживание кабельной линии на открытой площадке в зимний период
• Подключение датчиков и автоматики в промышленных зданиях с повышенной запылённостью

Практические советы

• Перед монтажом проверьте посадочные места - размеры ящика 600×600 мм требуют свободного пространства минимум 650×650 мм вокруг
• При сверлении отверстий используйте масляное охлаждение - предотвращает нагрев стали и повреждение кромок
• Не затягивайте винты крышки слишком сильно - это может деформировать уплотнитель и нарушить IP54
• При использовании в сырых местах дополнительно смажьте резьбу винтов противокоррозийной смазкой
• Ящик протяжной К656У2 600х600х200 IP54 (ЭТ) совместим с любыми трубами и кабелями, подходящими по диаметру - учтите максимальный суммарный объем кабелей внутри (до 70% объёма)
