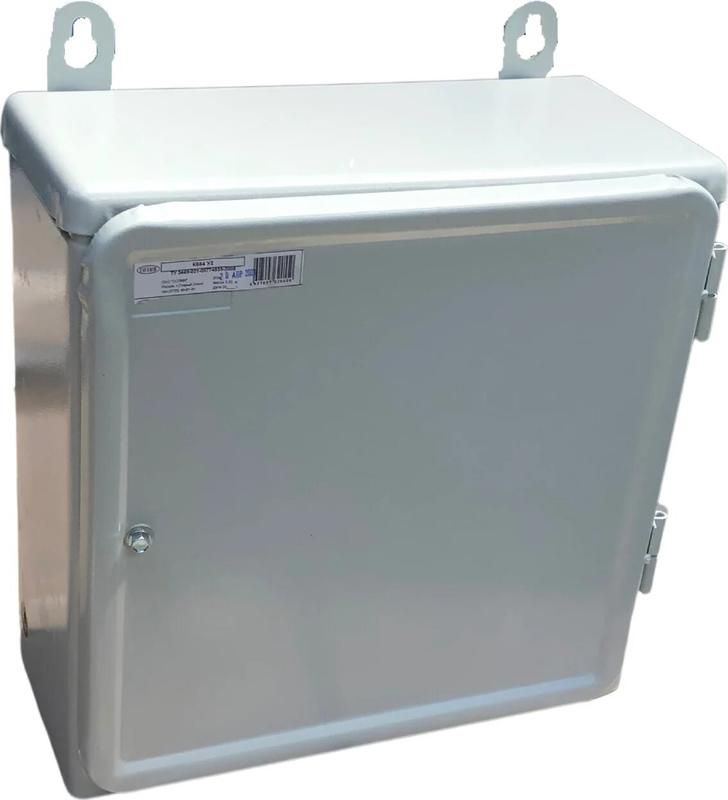

Ящик протяжной К656 У2 IP54 СОЭМИ Н0114702220 90002218

Ящик протяжной К656 У2 от СОЭМИ - металлический корпус с защитой IP54, предназначенный для протяжки, соединения и ответвления кабелей при монтаже электропроводки в трубах. Его прочная стальная конструкция и возможность самостоятельного сверления отверстий делают его надежным решением для сложных условий прокладки кабельных линий до 1000 В.

Назначение и область применения

Ящик протяжной К656 У2 используется при монтаже электрических сетей для временного или постоянного размещения точек соединения, ответвлений и протяжки кабелей внутри труб и каналов. Подходит для работы в помещениях, под навесом или в других зонах с контролируемой средой. Применяется в жилищном, промышленном и коммунальном строительстве - например, при прокладке силовых кабелей на заводах, в торговых центрах, офисных зданиях и многоэтажках.

Технические характеристики

• Материал: сталь толщиной 1 мм
• Покрытие: порошково-полимерное, серого цвета
• Форма: квадратная
• Габариты: 200 × 600 мм (длина × высота)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды с любых направлений
• Климатическое исполнение: У2 - допускается эксплуатация в умеренном климате при температуре от −25C до +40C, в закрытых или частично защищенных помещениях
• Механическая устойчивость: соответствие классу М2 по ГОСТ 17516-72 - выдерживает легкие удары и вибрации
• Срок службы: не менее 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ящик протяжной К656 У2 крепится на стену с помощью предварительно подготовленных отверстий или кронштейнов. Открытые стороны позволяют самостоятельно просверливать отверстия под трубы, кабели или гофру в нужных местах - это особенно удобно при изменении маршрута прокладки. Наличие резинового уплотнения обеспечивает герметичность после установки вводов. Для монтажа используются стандартные инструменты: перфоратор, сверла по металлу, шуруповерт. Диаметр отверстий под кабели и трубы выбирается пользователем - никаких фиксированных входов в комплекте нет.

Безопасность и стандарты

Произведён в соответствии с ТУ 3449-021-05774835-2008. Соответствует требованиям ГОСТ 17516-72 по механической устойчивости и ГОСТ по климатическим условиям У2. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной запылённости и возможного попадания влаги. Не предназначен для эксплуатации в агрессивных химических средах, на открытом воздухе без защиты от осадков или в условиях постоянного контакта с водой.

Преимущества

• Высокая долговечность благодаря стальному корпусу и антикоррозийному порошковому покрытию
• Гибкость в монтаже - отверстия можно делать в любом месте, что снижает риск переделок
• Надежная защита от пыли и влаги - IP54 позволяет использовать в большинстве промышленных и бытовых условиях
• Простота обслуживания - доступ к кабелям через открытую лицевую сторону
• Подтверждённый срок службы - более 25 лет при правильной эксплуатации

Ограничения применения

• Не подходит для установки на открытом воздухе без навеса или кожуха - не имеет защиты от дождя и прямого потока воды
• Запрещено применение в взрывоопасных зонах, в камерах с агрессивными газами или паром
• Не рассчитан на нагрузки выше 1000 В - не используйте для высоковольтных систем
• Толщина стали 1 мм обеспечивает прочность, но не рекомендует применение в условиях сильных ударов или давления

Примеры использования

• Разветвление кабелей в шахте лифта при прокладке силовой сети
• Точка соединения между двумя участками кабельной трассы в производственном цехе
• Временная точка протяжки кабеля при монтаже системы освещения в новом здании
• Установка в подвале или техническом этаже для доступа к кабелям при последующем ремонте

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабели были расположены так, чтобы не перегибался провод - радиус изгиба должен быть не меньше 10 диаметров кабеля
• При сверлении отверстий используйте свёрла по металлу с охлаждением - сталь 1 мм легко деформируется при перегреве
• После установки кабелей обязательно плотно закройте крышку и убедитесь, что резиновый уплотнитель не поврежден - это сохраняет IP54
• При использовании в сырых помещениях периодически проверяйте состояние покрытия - при появлении царапин или сколов заделайте их эпоксидной краской
• Ящик протяжной К656 У2 от СОЭМИ совместим с большинством стандартных кабельных вводов - выбирайте фланцевые или резьбовые элементы с наружным диаметром до 40 мм
